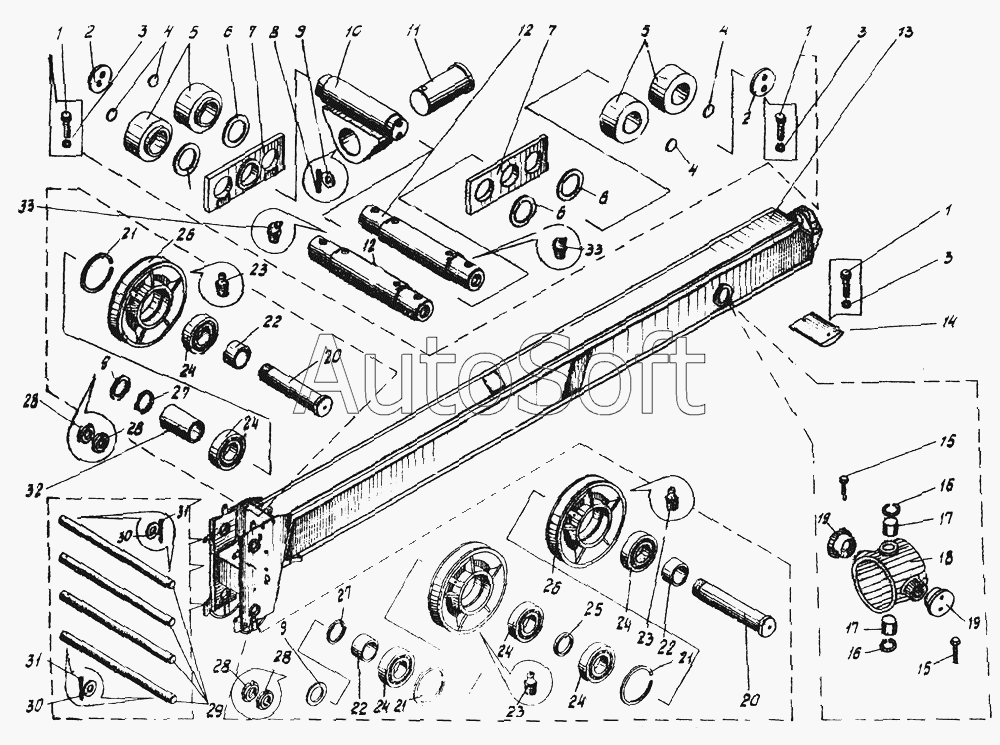

Каталог запасных частей к технике: Автокран КС-3576 (2002). Стрела телескопическая (секция стрелы) КС-3576.63.100
КС-3576.63.100
13
18
7
7
10
20
20
32
25
29
27
27
22
22
22
17
17
19
19
11
6
6
6
5
5
12
12
9
9
9
26
26
21
21
21
14
1
1
1
15
15
28
28
28
28
3
3
3
30
30
31
31
8
16
16
23
23
23
33
33
4
4
4
2
2
24
24
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.63.100 | К***0 | Стрела телескопическая | |
| 1 | Г***0 | Болт M8х16.46.019 | |
| 2 | С***5 | Шайба упорная 65.019 | |
| 3 | Г***0 | Шайба 4.65Г | |
| 4 | Г***1 | Заглушка 24.01.019 | |
| 5 | К***5 | Ролик | |
| 6 | K***3 | Проставка | |
| 7 | K***0 | Щека | |
| 8 | Г***9 | Шплинт 1,6x10 | |
| 9 | K***9 | Шайба | |
| 10 | K***1 | Каретка | |
| 11 | K***9 | Ось | |
| 12 | K***3 | Ось | |
| 13 | K***0 | Секция стрелы | |
| 14 | У***6 | Башмак | |
| 15 | Г***0 | Болт М12х45 | |
| 16 | Г***8 | Кольцо В-56 | |
| 17 | К***5 | Ось | |
| 18 | K***0 | Шарнир | |
| 19 | K***8 | Втулка | |
| 20 | K***2 | Шайба | |
| 21 | К***2 | Кольцо | |
| 22 | K***4 | Втулка | |
| 23 | Г***4 | Масленка 1.2.Ц6Хр | |
| 24 | Г***1 | Подшипник 60314 | |
| 25 | К***6 | Втулка | |
| 26 | K***1 | Блок | |
| 27 | K***2 | Втулка | |
| 28 | Г***0 | Гайка ВМ60х2.04.019 | |
| 29 | K***2 | Ось | |
| 30 | Г***8 | Шайба 4 | |
| 31 | Г***9 | Шплинт 1,6x10 | |
| 32 | K***4 | Втулка | |
| 33 | Г***4 | Масленка 1.2.Ц6Хр |
