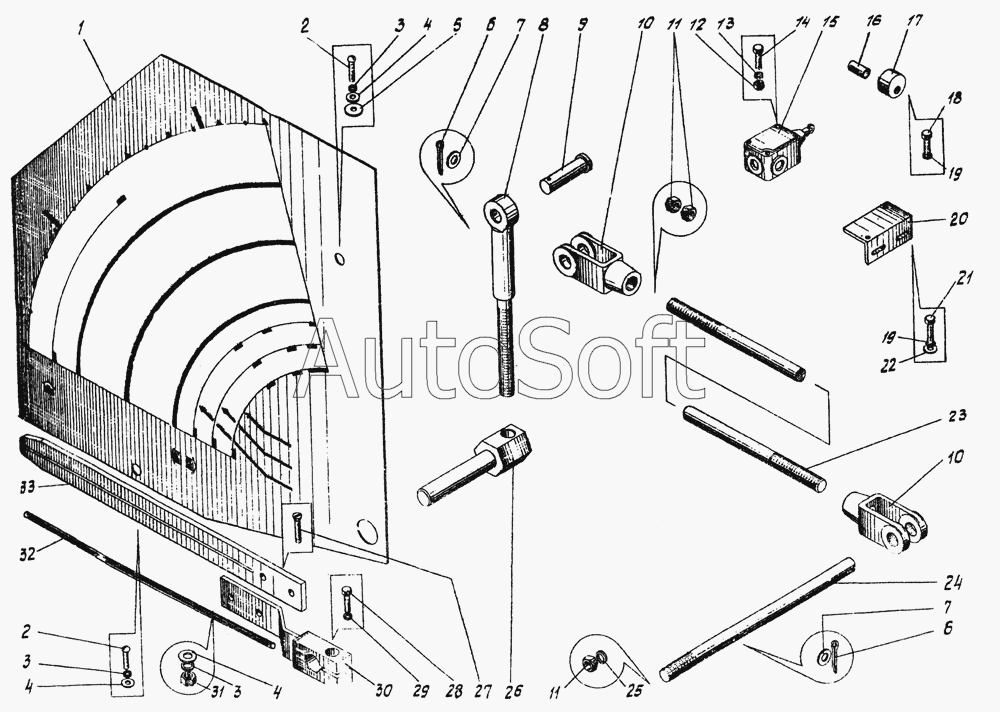

Каталог запасных частей к технике: Автокран КС-3576 (2002). Указатель грузоподъемности КС-3576.63.400
21
7
7
6
6
9
10
10
5
17
20
16
4
4
4
18
12
13
19
19
22
15
14
28
30
32
1
24
8
26
33
23
КС-3576.63.400
2
2
27
11
11
31
3
3
3
29
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.63.400 | К***0 | Указатель грузоподъемности | |
| 1 | К***1 | Таблица | |
| 2 | Г***0 | Винт B1 М4-8gх10 | |
| 3 | Г***0 | Шайба 4.65Г | |
| 4 | Г***0 | Шайба 16.02.019 | |
| 5 | С***2 | Кольцо прокладочное 5,8 | |
| 6 | Г***9 | Шплинт 1,6x10 | |
| 7 | Г***8 | Шайба 4 | |
| 8 | K***3 | Водило | |
| 9 | Г***0 | Ось 6-10в12х60.20.Ц9Хр | |
| 10 | С***7 | Вилка M10.019 | |
| 11 | Г***0 | Гайка M12 | |
| 12 | Г***0 | Гайка М6 | |
| 13 | Г***0 | Шайба 4.65Г | |
| 14 | Г***0 | Винт В1 М5-8gх45 | |
| 15 | В***8 | Выключатель | |
| 16 | К***3 | Втулка | |
| 17 | K***1 | Эксцентрик | |
| 18 | Г***0 | Болт М12х45 | |
| 19 | Г***0 | Шайба 4.65Г | |
| 20 | К***2 | Кронштейн | |
| 21 | Г***0 | Болт М12х45 | |
| 22 | Г***8 | Шайба 4 | |
| 23 | К***3 | Тяга | |
| 24 | К***2 | Ось | |
| 25 | Г***0 | Шайба 4.65Г | |
| 26 | К***2 | Ось | |
| 27 | Г***0 | Винт В1.М4-8gх14.46.016 | |
| 28 | Г***0 | Болт М12х45 | |
| 29 | Г***0 | Шайба 4.65Г | |
| 30 | К***0 | Кронштейн | |
| 31 | Г***0 | Гайка М6 | |
| 32 | К***0 | Стрелка | |
| 33 | К***1 | Стрелка |
