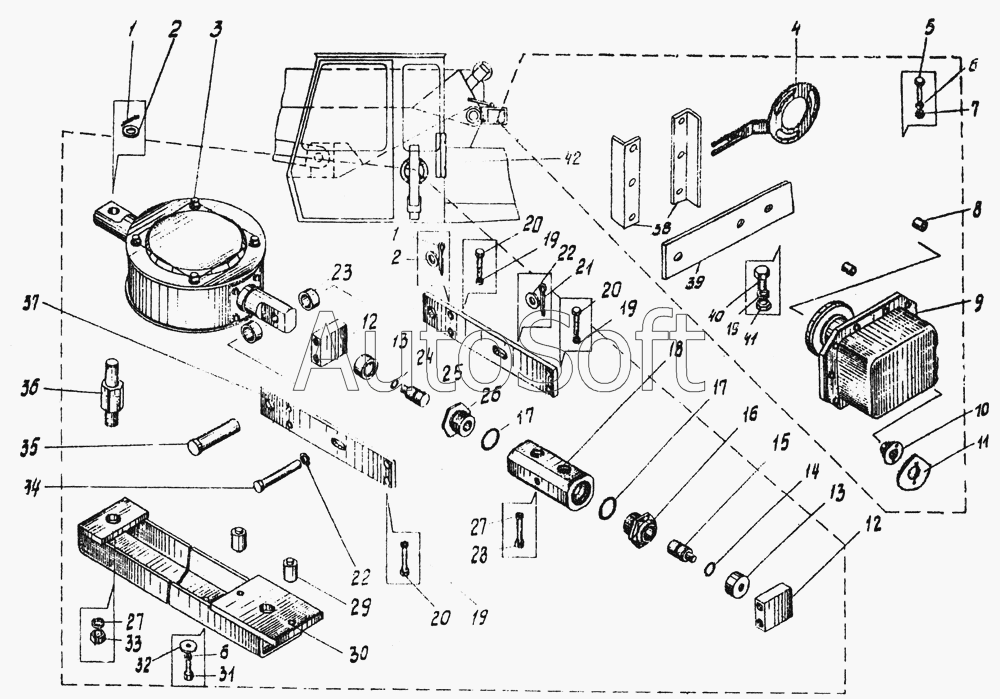

Каталог запасных частей к технике: Автокран КС-3576 (2002). Установка ограничителя грузоподъемности КС-3576-1.80.700
32
5
20
20
20
39
28
7
41
33
6
6
19
19
19
19
27
27
40
22
22
2
2
21
1
1
34
35
24
14
17
17
3
37
4
9
42
30
38
11
10
8
18
КС-3576-1.80.700
26
16
25
15
23
13
13
36
12
12
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| KС-3576-1.80.701 | K***1 | Пластина | |
| КС-3571.80.780-1-0 | К***0 | Привод датчика усилий | |
| КС-3576-1.80.700 | К***0 | Установка ограничителя грузоподъемности | |
| 1 | Г***9 | Шплинт 1,6x10 | |
| 2 | Г***8 | Шайба 4 | |
| 3 | Д***й | Датчик усилий | |
| 4 | K***1 | Рычаг | |
| 5 | Г***0 | Болт М12х45 | |
| 6 | Г***0 | Шайба 4.65Г | |
| 7 | Г***0 | Гайка M12 | |
| 8 | K***1 | Втулка | |
| 9 | K***1 | Датчик угла | |
| 10 | K***1 | Втулка | |
| 11 | K***1 | Кулачок | |
| 12 | K***8 | Пластина | |
| 13 | K***6 | Уплотнение | |
| 14 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 15 | K***2 | Плунжер | |
| 16 | K***2 | Штуцер | |
| 17 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 18 | K***1 | Корпус | |
| 19 | Г***0 | Шайба 4.65Г | |
| 20 | Г***0 | Болт М12х45 | |
| 21 | Г***9 | Шплинт 1,6x10 | |
| 22 | Г***8 | Шайба 4 | |
| 23 | K***5 | Кольцо | |
| 24 | Г***3 | Кольцо уплотнительное 011-015-25-2-2 | |
| 25 | K***1 | Плунжер | |
| 26 | K***1 | Штуцер | |
| 27 | Г***0 | Шайба 4.65Г | |
| 28 | Г***0 | Болт М12х45 | |
| 29 | K***9 | Ось | |
| 30 | K***0 | Рама | |
| 32 | Г***8 | Шайба 4 | |
| 33 | Г***0 | Гайка M12 | |
| 34 | Г***1 | Ось 22-8х5x20 | |
| 35 | Г***1 | Ось 22-8х5x20 | |
| 36 | K***7 | Ось | |
| 37 | K***2 | Пластина | |
| 38 | K***2 | Уголок | |
| 39 | Г***0 | Болт М12х45 | |
| 40 | Г***0 | Болт М12х45 | |
| 41 | Г***0 | Гайка M12 | |
| 42 | К***1 | Релейный блок |
