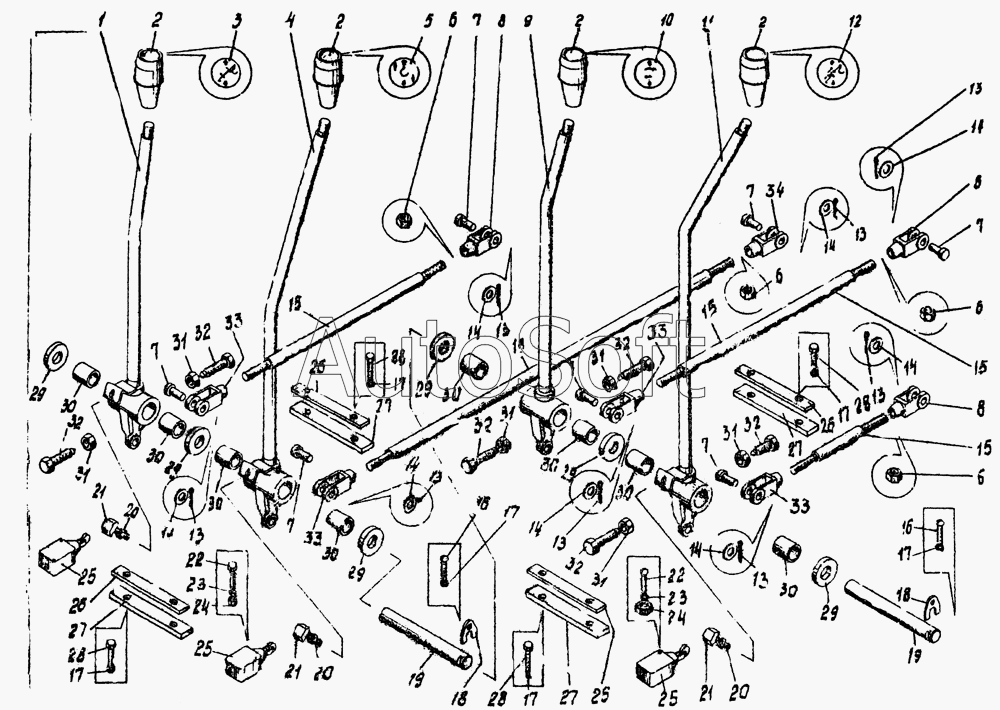

Каталог запасных частей к технике: Автокран КС-3576 (2002). Привод управления крановыми операциями КС-2573.70.000
КС-2573.70.000
9
1
4
11
21
21
21
34
5
2
2
2
2
19
19
12
10
3
15
15
15
15
15
33
33
33
33
27
27
27
27
29
29
29
29
29
29
29
26
26
26
26
18
18
30
30
30
30
30
30
30
30
8
8
8
25
25
25
22
22
16
16
32
32
32
32
32
32
24
24
20
20
20
6
6
6
6
31
31
31
31
31
31
23
23
17
17
17
17
17
17
14
14
14
14
14
14
14
14
13
13
13
13
13
13
13
13
7
7
7
7
7
7
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГОСТ 7798-70 | Г***0 | Болт М12х45 | |
| КС-2573.70.000 | К***0 | Привод управления крановыми операциями | |
| 1 | К***0 | Рычаг | |
| 2 | К***7 | Ручка | |
| 3 | K***1 | Табличка | |
| 4 | К***0 | Рычаг | |
| 5 | К***3 | Табличка | |
| 6 | Г***0 | Гайка M12 | |
| 7 | Г***0 | Ось 6-10в12х60.20.Ц9Хр | |
| 8 | С***0 | Вилка М10.4.019 | |
| 9 | K***0 | Рычаг | |
| 10 | K***1 | Табличка Табличка | |
| 11 | K***0 | Рычаг | |
| 12 | К***1 | Табличка | |
| 13 | Г***9 | Шплинт 1,6x10 | |
| 14 | Г***B | Шайба 8.01.08кп.019 | |
| 15 | К***1 | Тяга | |
| 16 | Г***0 | Винт B1 М4-8gх10 | |
| 17 | Г***0 | Шайба 4.65Г | |
| 18 | У***7 | Оседержатель | |
| 19 | К***8 | Ось | |
| 20 | Г***0 | Гайка M12 | |
| 21 | У***0 | Кулачок | |
| 22 | Г***0 | Винт B1 М4-8gх10 | |
| 23 | Г***0 | Шайба 4.65Г | |
| 24 | Г***0 | Гайка М6 | |
| 25 | В***2 | Выключатель | |
| 26 | У***4 | Планка | |
| 27 | У***2 | Прокладка | |
| 28 | М***0 | Болт | |
| 29 | У***3 | Сальник | |
| 30 | У***9 | Втулка | |
| 31 | Г***0 | Гайка M12 | |
| 32 | Г***0 | Винт M10x0,75x50.46.019 | |
| 33 | К***2 | Вилка | |
| 34 | K***2 | Вилка |
