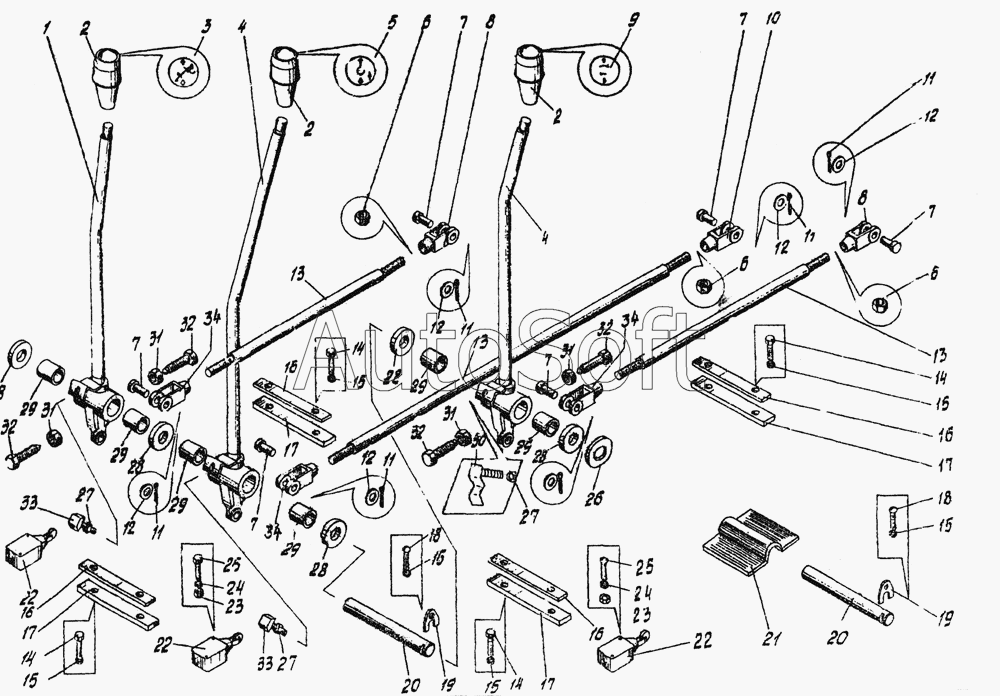

Каталог запасных частей к технике: Автокран КС-3576 (2002). Привод управления крановыми операциями КС-2573-1.70.000
КС-2573-1.70.000
30
1
4
4
33
33
10
5
2
2
2
20
20
9
3
26
21
28
28
28
28
28
17
17
17
17
16
16
16
16
19
19
29
29
29
29
29
29
13
13
13
34
34
34
14
14
14
14
25
25
18
18
32
32
32
32
27
27
27
31
31
31
31
6
6
6
23
23
24
24
15
15
15
15
15
15
12
12
12
12
12
11
11
11
11
11
11
7
7
7
7
7
7
8
8
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-2573-1.70.000 | К***0 | Приводы управления крановыми операциями | |
| 1 | K***0 | Рычаг | |
| 2 | К***7 | Ручка | |
| 3 | K***1 | Табличка | |
| 4 | K***0 | Рычаг | |
| 5 | К***3 | Табличка | |
| 6 | Г***0 | Гайка M12 | |
| 7 | Г***0 | Ось 6-10в12х60.20.Ц9Хр | |
| 8 | С***0 | Вилка М10.4.019 | |
| 9 | K***1 | Табличка Табличка | |
| 10 | К***2 | Вилка | |
| 11 | Г***9 | Шплинт 1,6x10 | |
| 11 | Г***9 | Шплинт 1,6x10 | |
| 12 | Г***8 | Шайба 4 | |
| 13 | К***1 | Тяга | |
| 14 | Г***0 | Болт М12х45 | |
| 15 | Г***0 | Шайба 4.65Г | |
| 16 | У***4 | Планка | |
| 17 | У***2 | Прокладка | |
| 18 | Г***0 | Винт B1 М4-8gх10 | |
| 19 | У***7 | Оседержатель | |
| 20 | У***1 | Ось | |
| 21 | K***8 | Щиток | |
| 22 | В***2 | Выключатель | |
| 23 | Г***0 | Гайка М6 | |
| 24 | Г***0 | Шайба 4.65Г | |
| 25 | Г***0 | Винт B1 М4-8gх10 | |
| 26 | K***6 | Шайба | |
| 27 | Г***0 | Гайка M12 | |
| 28 | У***3 | Сальник | |
| 29 | У***9 | Втулка | |
| 30 | К***0 | Кулачок | |
| 31 | Г***0 | Гайка M12 | |
| 32 | Г***4 | Винт BM10x50.14H.019 | |
| 33 | У***0 | Кулачок | |
| 34 | К***2 | Вилка |
