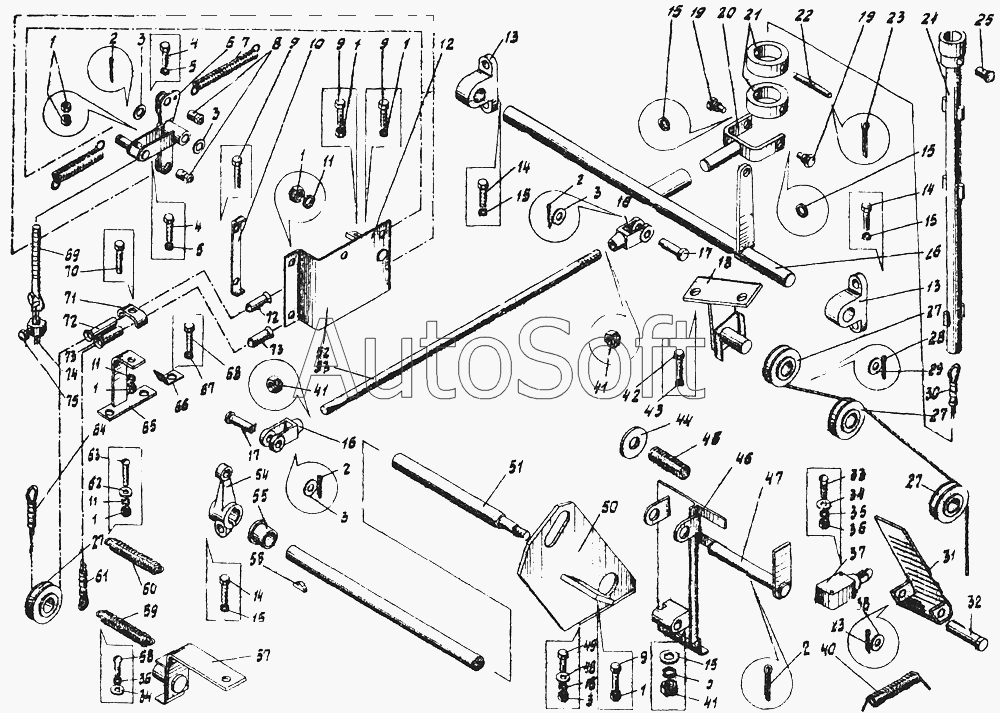

Каталог запасных частей к технике: Автокран КС-3576 (2002). Привод управления двигателем КС-3576.72.000
58
43
15
15
15
15
15
15
15
11
11
11
35
35
36
41
41
41
1
1
1
1
1
1
1
5
5
5
33
62
42
14
14
14
49
63
70
9
9
9
9
75
4
4
25
37
66
67
68
59
60
69
16
16
32
17
17
56
28
2
2
2
2
23
23
29
38
3
3
3
3
3
65
22
30
21
53
47
46
31
50
57
7
12
64
61
6
18
24
20
26
54
74
45
48
8
55
27
27
27
27
34
34
13
13
КС-3576.72.000
71
51
44
40
73
73
72
72
10
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.72.000 | К***0 | Привод управления двигателем | |
| 1 | Г***0 | Гайка M12 | |
| 2 | Г***9 | Шплинт 1,6x10 | |
| 3 | Г***8 | Шайба 4 | |
| 4 | Г***0 | Болт М12х45 | |
| 5 | Г***0 | Гайка M12 | |
| 6 | К***0 | Рычаг | |
| 7 | K***2 | Пружина | |
| 8 | К***9 | Втулка | |
| 9 | Г***0 | Болт М12х45 | |
| 10 | К***1 | Прижим | |
| 11 | Г***0 | Шайба 4.65Г | |
| 12 | K***0 | Кронштейн | |
| 13 | К***1 | Подшипник | |
| 14 | Г***0 | Болт М12х45 | |
| 15 | Г***0 | Шайба 4.65Г | |
| 16 | С***7 | Вилка M10.019 | |
| 17 | Г***0 | Ось 6-10в12х36.20.Ц9Хр | |
| 18 | К***0 | Кронштейн | |
| 19 | К***9 | Болт | |
| 20 | K***0 | Вилка | |
| 21 | К***3 | Кольцо | |
| 22 | К***7 | Ось | |
| 23 | Г***9 | Шплинт 1,6x10 | |
| 24 | К***0 | Труба | |
| 25 | Г***0 | Ось 6-10в12х60.20.Ц9Хр | |
| 26 | К***1 | Рычаг | |
| 27 | К***7 | Ролик | |
| 28 | Г***9 | Шплинт 1,6x10 | |
| 29 | Г***8 | Шайба 4 | |
| 30 | К***4 | Трос | |
| 31 | К***0 | Педаль | |
| 32 | K***1 | Ось | |
| 33 | Г***0 | Винт B1 М4-8gх10 | |
| 34 | К***5 | Шайба | |
| 35 | Г***0 | Шайба 4.65Г | |
| 36 | Г***0 | Гайка М6 | |
| 37 | В***8 | Выключатель ВПК-2111 ТУ 16-526.433-78 | |
| 38 | Г***8 | Шайба 4 | |
| 40 | К***2 | Пружина | |
| 41 | Г***0 | Гайка M12 | |
| 42 | Г***0 | Болт М12х45 | |
| 43 | Г***0 | Шайба 12.65Г.019 | |
| 44 | К***5 | Шайба | |
| 45 | К***3 | Пружина | |
| 46 | К***0 | Педаль | |
| 47 | К***0 | Фиксатор | |
| 48 | К***2 | Шайба | |
| 49 | Г***0 | Болт М12х45 | |
| 50 | К***0 | Кронштейн | |
| 51 | К***9 | Валик | |
| 53 | К***2 | Тяга | |
| 54 | K***0 | Рычаг | |
| 55 | К***8 | Втулка | |
| 56 | Г***0 | Шпонка сегм.6x10 | |
| 57 | К***2 | Кронштейн | |
| 58 | Г***3 | Винт M5x16.46.019 | |
| 59 | 2***1 | Пружина возвратная скобы останова двигателя 280-1108131 | |
| 60 | 2***6 | Пружина возвратная рычага регулятора 250-1108036 | |
| 61 | K***0 | Трос в сборе | |
| 62 | Г***8 | Шайба 4 | |
| 63 | Г***0 | Болт М12х45 | |
| 64 | K***1 | Трос в сборе | |
| 65 | K***0 | Кронштейн | |
| 66 | 2***6 | Кронштейн пружины возвратной 250-1408036 | |
| 67 | Ш***2 | Шайба диам. 10 252136-П2 | |
| 68 | Б***5 | Болт М10х45 201505 | |
| 69 | С***5 | Растяжка М8х127.03.019 | |
| 70 | Г***0 | Болт М12х45 | |
| 71 | К***7 | Прижим | |
| 72 | К***3 | Труба | |
| 73 | К***4 | Труба | |
| 74 | К***6 | Муфта | |
| 75 | Г***0 | Болт М12х45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
