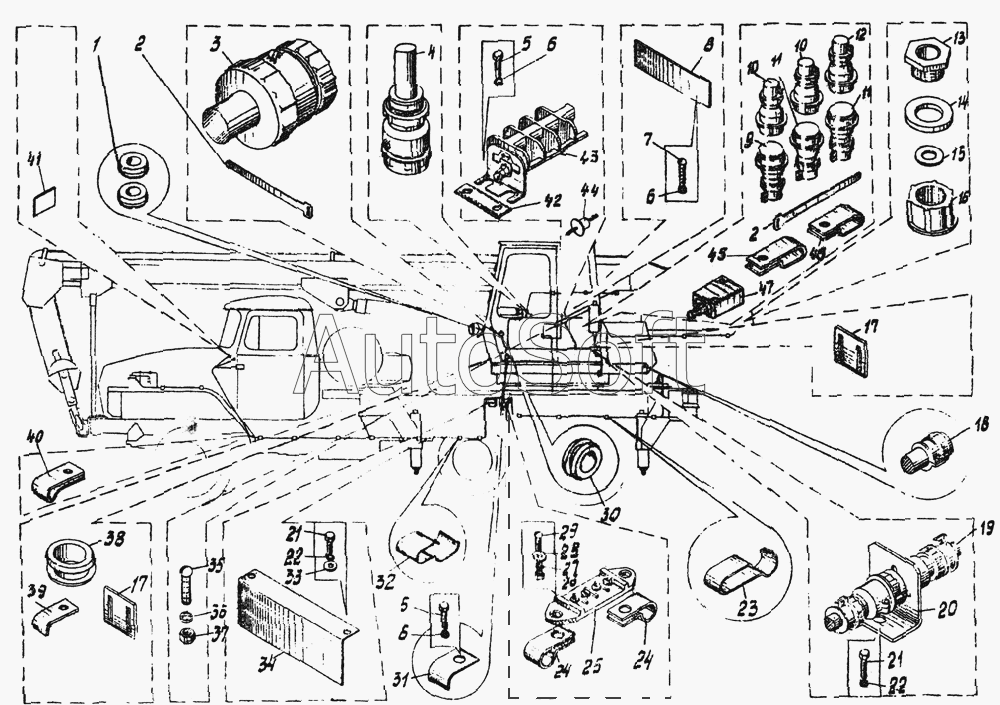

Каталог запасных частей к технике: Автокран КС-3576 (2002). Кабельная разводка КС-3576.80.600
38
26
26
37
27
6
6
6
22
22
22
28
28
33
14
1
30
36
25
43
9
10
10
11
11
12
19
18
3
4
47
44
17
17
41
15
32
8
20
34
39
45
46
24
24
40
31
КС-3576.80.000
42
23
2
2
16
13
21
21
35
29
7
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| KC-3562A.50.605 | K***5 | Скоба | |
| ГОСТ 17473-80 | Г***0 | Винт B1 М4-8gх10 | |
| ГОСТ 17473-80 | Г***0 | Винт B1 М4-8gх10 | |
| КС-3576.80.000 | К***0 | Кабельная разводка | |
| 1 | В***2 | Втулка изолирующая 10x2 | |
| 2 | К***2 | Бандаж коммутационный | |
| 3 | В***1 | Вставка ШР55ПК30НШ1 | |
| 4 | В***9 | Вставка ШР28У7НШ9 | |
| 5 | Г***0 | Винт B1 М4-8gх10 | |
| 6 | Г***0 | Шайба 4.65Г | |
| 7 | Г***0 | Винт В1.М6-8gх10.46.016 | |
| 8 | К***2 | Лист | |
| 9 | В***Н | Вставка ШР20П 2НШ6Н | |
| 10 | В***Н | Вставка ШР20П НГ8Н | |
| 11 | В***Н | Вставка ШР32П 10НГ1Н | |
| 12 | В***Н | Вставка ШР28П 7НГ9Н | |
| 13 | К***4 | Гайка | |
| 14 | К***4 | Кольцо прокладочное 14 | |
| 15 | К***8 | Шайба | |
| 16 | К***3 | Гнездо | |
| 17 | К***8 | Зажим-пряжка | |
| 18 | В***5 | Вставка ШР16ПК2ЭШ5 | |
| 19 | Р***8 | Разъем ШР20ПК4НШ8 | |
| 20 | K***3 | Кронштейн | |
| 21 | Г***0 | Болт М12х45 | |
| 22 | Г***8 | Шайба 4 | |
| 22 | Г***0 | Шайба 4.65Г | |
| 23 | К***1 | Прижим | |
| 24 | K***9 | Скоба | |
| 25 | П***8 | Панель 16.3728 | |
| 26 | Г***0 | Гайка M12 | |
| 26 | Г***0 | Гайка M12 | |
| 27 | Г***0 | Шайба 4.65Г | |
| 28 | Ш***6 | Шайба 5.01.016 | |
| 28 | Ш***6 | Шайба 6.01.016 | |
| 29 | Г***0 | Винт B1 М4-8gх10 | |
| 30 | В***6 | Втулка изолирующая 16x6 | |
| 31 | К***6 | Скоба | |
| 32 | К***1 | Прижим | |
| 33 | Ш***6 | Шайба 8.01.016 | |
| 34 | К***4 | Шток | |
| 35 | Г***0 | Винт B1 М4-8gх10 | |
| 36 | Г***0 | Гайка М6 | |
| 37 | Г***0 | Шайба 4.65Г | |
| 38 | В***0 | Втулка изолирующая 24x10 | |
| 39 | К***5 | Скоба | |
| 40 | K***1 | Хомут | |
| 41 | К***3 | Табличка | |
| 42 | K***1 | Планка | |
| 43 | Н***0 | Набор зажимов КБ1030 | |
| 44 | Д***6 | Диод Д226 | |
| 45 | К***6 | Скоба | |
| 46 | K***9 | Скоба | |
| 47 | В***2 | Выключатель ВПК 2111 АУ2 |
