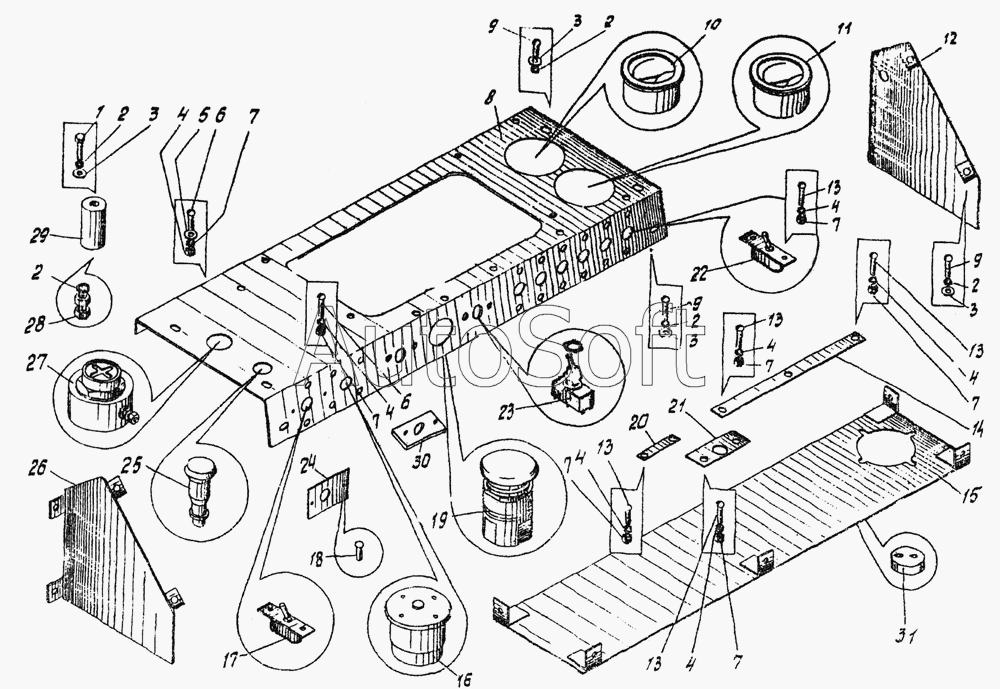

Каталог запасных частей к технике: Автокран КС-3576 (2002). Щиток приборов КС-3576.80.100
КС-3576.80.100
12
26
15
30
8
21
14
24
20
13
13
13
13
13
6
6
6
9
9
9
1
4
4
4
4
4
4
4
4
28
7
7
7
7
7
7
7
7
2
2
2
2
2
5
3
3
3
3
18
29
23
22
19
11
10
27
25
16
17
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3576.80.100 | К***0 | Щиток приборов | |
| 1 | Г***0 | Винт B1 М4-8gх10 | |
| 2 | Г***0 | Шайба 4.65Г | |
| 3 | Г***8 | Шайба 4 | |
| 4 | Г***0 | Гайка М6 | |
| 4 | Г***0 | Гайка М6 | |
| 5 | Г***8 | Шайба 4 | |
| 6 | Г***0 | Винт B1 М4-8gх10 | |
| 6 | Г***0 | Винт B1 М4-8gх10 | |
| 7 | Г***0 | Шайба 4.65Г | |
| 7 | Г***0 | Шайба 4.65Г | |
| 8 | К***2 | Панель | |
| 9 | Г***0 | Винт B1 М4-8gх10 | |
| 10 | Т***9 | Указатель температуры УК-171-01 | |
| 11 | Т***9 | Указатель давления масла УК-170-03 | |
| 12 | У***0 | Стенка правая | |
| 13 | Г***0 | Винт B1 М4-8gх10 | |
| 14 | К***5 | Табличка | |
| 15 | У***0 | Дно | |
| 16 | Р***4 | Реле перегрева РС-404 | |
| 17 | П***5 | Переключатель 2ППН-45 | |
| 18 | Г***0 | Заклепка 3x12.37 | |
| 19 | Т***6 | Кнопка КЕ-021 | |
| 20 | К***7 | Табличка | |
| 21 | К***1 | Табличка | |
| 22 | Т***3 | Выключатель В-45М | |
| 23 | У***У | Переключатель ТП1-2 | |
| 24 | К***6 | Табличка | |
| 25 | К***Л | Контрольная лампа ПД-20Л | |
| 26 | У***0 | Стенка левая | |
| 27 | К***0 | Контрольная спираль ОВ-65-2000 | |
| 28 | Г***0 | Гайка М6 | |
| 29 | Г***5 | Резистор ПЭВ-15-62ом | |
| 30 | K***1 | Табличка | |
| 31 | Р***К | Розетка 47К |
