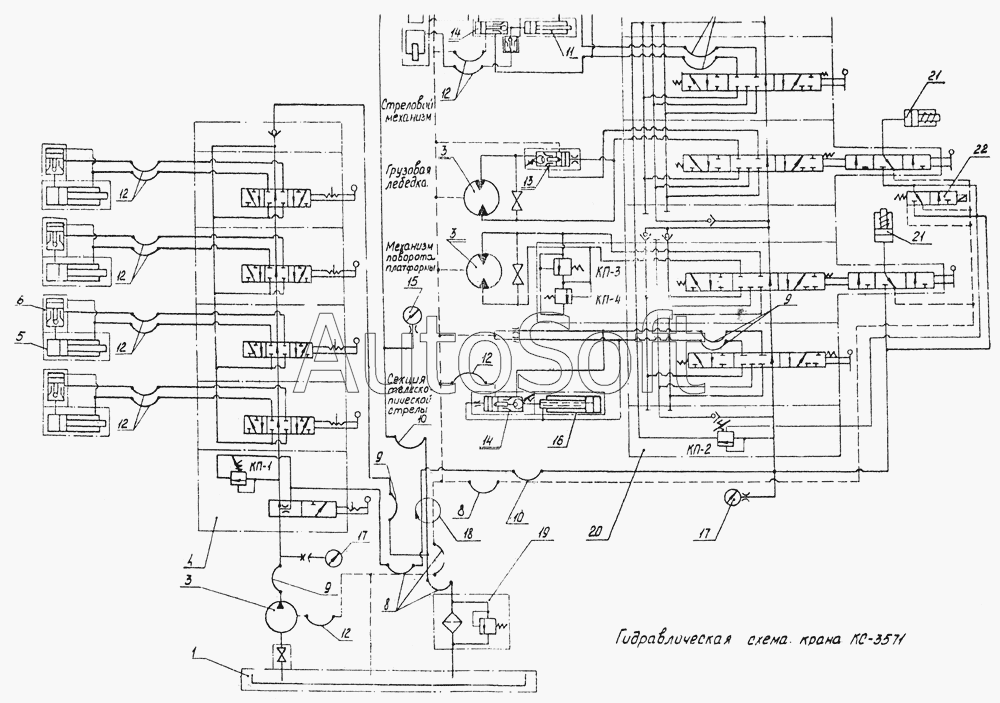

Каталог запасных частей к технике: Автокран КС-3571 (2002). Экспликация к гидравлической схеме КС-3571
КС-3571
1
3
3
3
4
5
6
8
8
9
9
10
10
11
12
12
12
12
12
12
12
13
14
14
15
16
17
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3571 | К***1 | Экспликация к гидравлической схеме | |
| 1 | K***0 | Бак масляный | |
| 3 | 2***Б | Гидромотор | |
| 4 | К***0 | Распределитель | |
| 5 | Ц***1 | Гидроцилиндр | |
| 6 | K***0 | Гидрозамок | |
| 8 | Т***5 | Рукав | |
| 9 | Т***5 | Рукав | |
| 10 | Т***5 | Рукав | |
| 11 | Ц***0 | Гидроцилиндр | |
| 12 | Т***4 | Рукав | |
| 13 | К***0 | Обратный управляемый клапан | |
| 14 | К***1 | Обратный управляемый клапан | |
| 15 | Г***2 | Манометр | |
| 16 | У***1 | Цилиндр | |
| 17 | Г***2 | Манометр | |
| 18 | К***0 | Соединение вращающееся | |
| 19 | У***0 | Фильтр линейный | |
| 20 | Р***0 | Распределитель | |
| 21 | К***0 | Гидроразмыкатель тормоза | |
| 22 | У***А | Распределитель с электрическим управлением |
