Каталог запасных частей к технике: Автокран КС-3571 (2002). Распределитель Р25.160-20.3-01-07А-10.4-06А-01-30
46
46
46
46
46
33
34
35
36
36
37
37
38
39
40
41
42
42
43
44
45
32
32
47
47
47
47
47
48
49
49
50
51
52
53
53
54
55
56
57
58
59
18
1
2
3
5
6
7
9
10
13
14
15
16
16
16
17
17
Р25.160-20.3-01-07А-10.4-06А-01-30
19
20
20
21
22
22
22
22
22
22
23
23
23
23
24
24
24
24
25
25
25
25
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
30
30
30
31
31

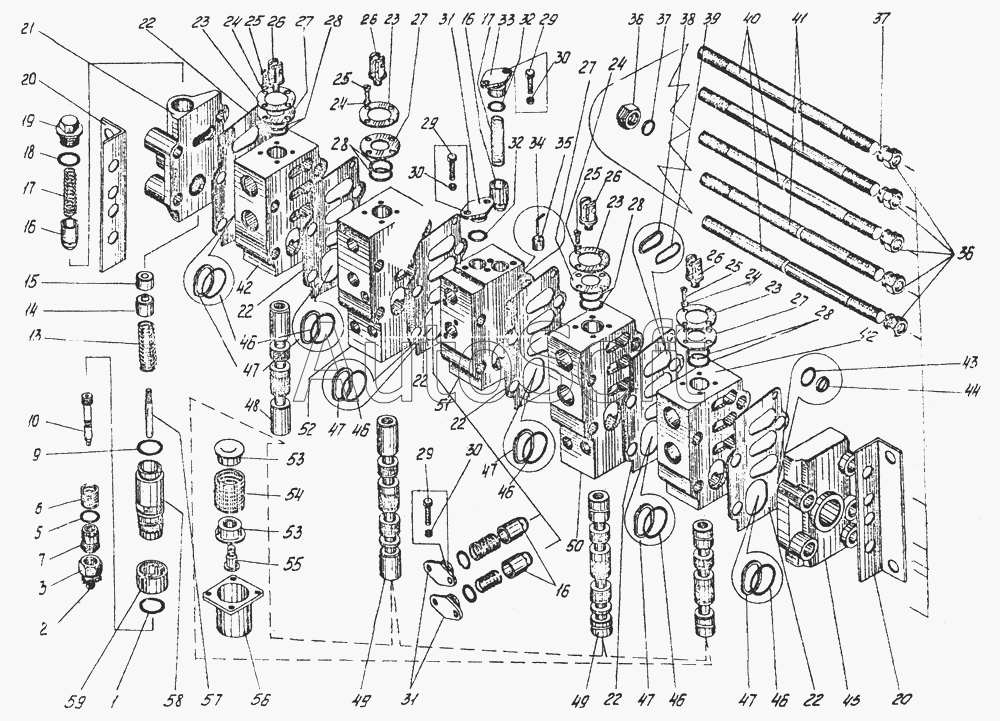

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р25.160-20.3-01-07А-10.4-06А-01-30 | Р***0 | Распределитель | |
| 1 | У***1 | Кольцо | |
| 2 | У***3 | Гайка | |
| 3 | У***4 | Штуцер | |
| 5 | У***1 | Кольцо | |
| 6 | У***7 | Пружина | |
| 7 | У***2 | Втулка | |
| 9 | У***1 | Кольцо | |
| 10 | У***7 | Поршень | |
| 13 | У***2 | Пружина | |
| 14 | У***7 | Клапан предохранительный | |
| 15 | У***А | Седло клапана | |
| 16 | У***3 | Клапан обратный | |
| 17 | У***3 | Пружина | |
| 18 | У***1 | Кольцо | |
| 19 | У***3 | Пробка | |
| 20 | У***1 | Кронштейн | |
| 21 | У***4 | Корпус | |
| 22 | У***1 | Пластина уплотнительная | |
| 23 | У***А | Шайба | |
| 24 | 6***0 | Шайба | |
| 25 | М***2 | Винт | |
| 26 | У***2 | Вилка | |
| 27 | У***2 | Грязесъемник | |
| 28 | H***3 | Кольцо | |
| 29 | М***0 | Болт | |
| 30 | 1***0 | Шайба | |
| 31 | У***2 | Заглушка | |
| 32 | У***7 | Кольцо | |
| 33 | У***3 | Заглушка | |
| 34 | У***4 | Вибратор | |
| 35 | У***4 | Демпфер | |
| 36 | M***6 | Гайка | |
| 37 | 1***0 | Шайба | |
| 38 | 9***1 | Кольцо | |
| 39 | У***3 | Бандаж | |
| 40 | У***3 | Шпилька | |
| 41 | У***4 | Шпилька | |
| 42 | У***2 | Корпус | |
| 43 | У***1 | Кольцо | |
| 44 | У***7 | Бандаж | |
| 45 | У***1 | Крышка сливная | |
| 46 | У***1 | Кольцо | |
| 47 | У***9 | Бандаж | |
| 48 | У***2 | Золотник | |
| 49 | У***2 | Золотник | |
| 50 | У***1 | Корпус | |
| 51 | У***1 | Корпус | |
| 52 | У***1 | Корпус | |
| 53 | У***2 | Шайба опорная | |
| 54 | У***2 | Пружина | |
| 55 | У***2 | Хвостовик | |
| 56 | У***А | Стакан | |
| 57 | У***6 | Плунжер | |
| 58 | У***6 | Колпачок | |
| 59 | У***5 | Гайка регулировочная |
