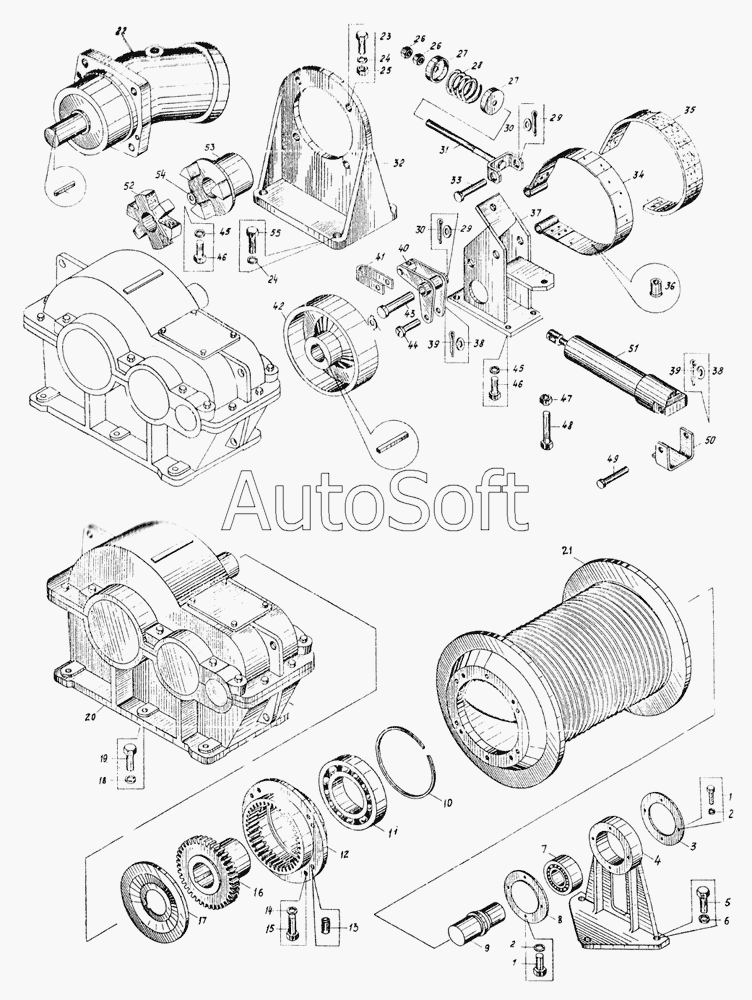

Каталог запасных частей к технике: Автокран КС-3571 (2002). Лебедка грузовая КС-3571.44.000 СБ
42
29
29
30
30
31
32
33
34
35
36
37
38
38
39
39
40
41
28
43
44
45
45
46
46
47
48
49
50
51
52
53
54
55
14
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
КС-3571.44.000СБ
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3571.44.000СБ | К***Б | Лебедка грузовая | |
| 1 | С***2 | Болт | |
| 2 | С***5 | Шайба 8.65Г.019 | |
| 3 | K***5 | Крышка | |
| 4 | К***1 | Кронштейн | |
| 5 | С***7 | Болт | |
| 6 | С***9 | Шайба | |
| 7 | 3***5 | Подшипник | |
| 8 | К***1 | Крышка | |
| 9 | K***3 | Ось | |
| 10 | С***9 | Кольцо | |
| 11 | 1***5 | Подшипник | |
| 12 | K***6 | Полумуфта зубчатая | |
| 13 | С***7 | Штифт цилиндрический | |
| 14 | С***7 | Шайба | |
| 15 | С***5 | Болт | |
| 16 | К***2 | Полумуфта зубчатая | |
| 17 | К***5 | Крышка | |
| 18 | С***0 | Шайба | |
| 19 | С***4 | Болт | |
| 20 | Р***2 | Редуктор | |
| 21 | К***1 | Барабан | |
| 22 | 2***Б | Гидромотор | |
| 23 | С***9 | Болт | |
| 24 | С***8 | Шайба | |
| 25 | С***7 | Гайка | |
| 26 | С***6 | Гайка | |
| 27 | K***2 | Тарелка | |
| 28 | K***1 | Пружина | |
| 29 | С***9 | Шплинт | |
| 30 | С***9 | Шайба | |
| 31 | К***Б | Тяга | |
| 32 | K***6 | Кронштейн | |
| 33 | С***4 | Ось | |
| 34 | К***Б | Лента тормозная | |
| 35 | K***2 | Накладка Лента | |
| 36 | С***5 | Заклепка трубчатая 6x8 | |
| 37 | К***Б | Кронштейн | |
| 38 | С***7 | Шайба | |
| 39 | С***8 | Шплинт | |
| 40 | К***Б | Рычаг | |
| 41 | K***6 | Скоба | |
| 42 | K***1 | Шкив | |
| 43 | C***0 | Ось | |
| 44 | С***5 | Ось | |
| 45 | С***7 | Шайба | |
| 46 | С***2 | Болт | |
| 47 | С***5 | Гайка | |
| 48 | С***1 | Винт | |
| 49 | С***0 | Ось | |
| 50 | К***6 | Основание | |
| 51 | К***0 | Гидроразмыкатель тормоза | |
| 52 | К***8 | Звездочка | |
| 53 | К***3 | Полумуфта | |
| 54 | K***9 | Шайба | |
| 55 | С***6 | Болт |
