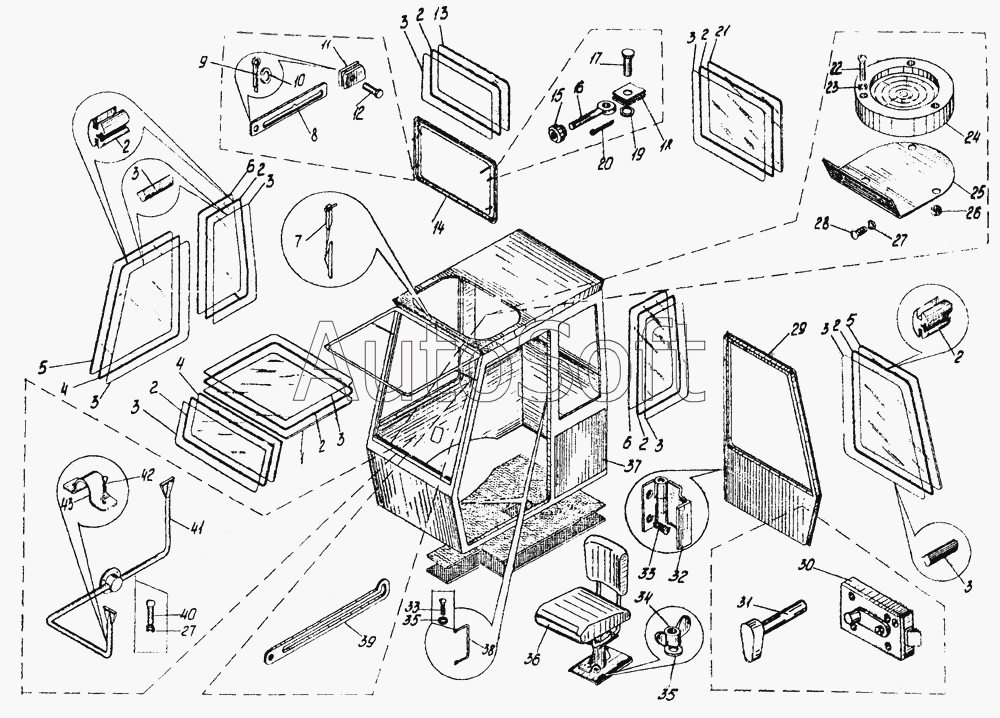

Каталог запасных частей к технике: Автокран КС-3571 (2002). Установка кабины КС-3571.42.000
33
33
23
24
25
26
27
27
28
29
30
31
32
22
34
35
35
36
37
38
39
40
41
42
43
11
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
5
5
6
6
7
8
9
10
КС-3571.42.000
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3571.42.000 | К***0 | Установка кабины | |
| 1 | У***8 | Стекло | |
| 2 | С***3 | Уплотнитель | |
| 3 | С***9 | Вкладыш | |
| 4 | У***3 | Стекло | |
| 5 | У***5 | Стекло | |
| 6 | У***6 | Стекло | |
| 7 | С***0 | Стеклоочиститель ручной | |
| 8 | У***2 | Планка | |
| 9 | С***4 | Шплинт | |
| 10 | С***5 | Шайба | |
| 11 | У***3 | Скоба | |
| 12 | С***9 | Ось | |
| 13 | У***4 | Стекло | |
| 14 | У***0 | Люк | |
| 15 | 7***9 | Гайка | |
| 16 | 7***9 | Болт | |
| 17 | С***4 | Ось | |
| 18 | У***5 | Скоба | |
| 19 | С***4 | Шайба | |
| 20 | С***7 | Шплинт | |
| 21 | У***3 | Стекло | |
| 22 | С***1 | Винт | |
| 23 | С***3 | Шайба | |
| 24 | K***0 | Креномер | |
| 25 | K***0 | Кронштейн | |
| 26 | С***3 | Гайка | |
| 27 | С***4 | Шайба | |
| 28 | С***6 | Винт | |
| 29 | У***0 | Дверь | |
| 30 | У***0 | Замок | |
| 31 | У***1 | Ключ | |
| 32 | У***0 | Петля | |
| 33 | С***0 | Болт | |
| 34 | С***5 | Гайка | |
| 35 | С***6 | Шайба | |
| 36 | 1***5 | Сидение | |
| 37 | У***5 | Кабина | |
| 38 | У***0 | Поручень | |
| 39 | К***5 | Направляющая | |
| 40 | С***2 | Болт | |
| 41 | K***0 | Система обогрева стекол | |
| 42 | С***2 | Винт | |
| 43 | K***3 | Скоба |
