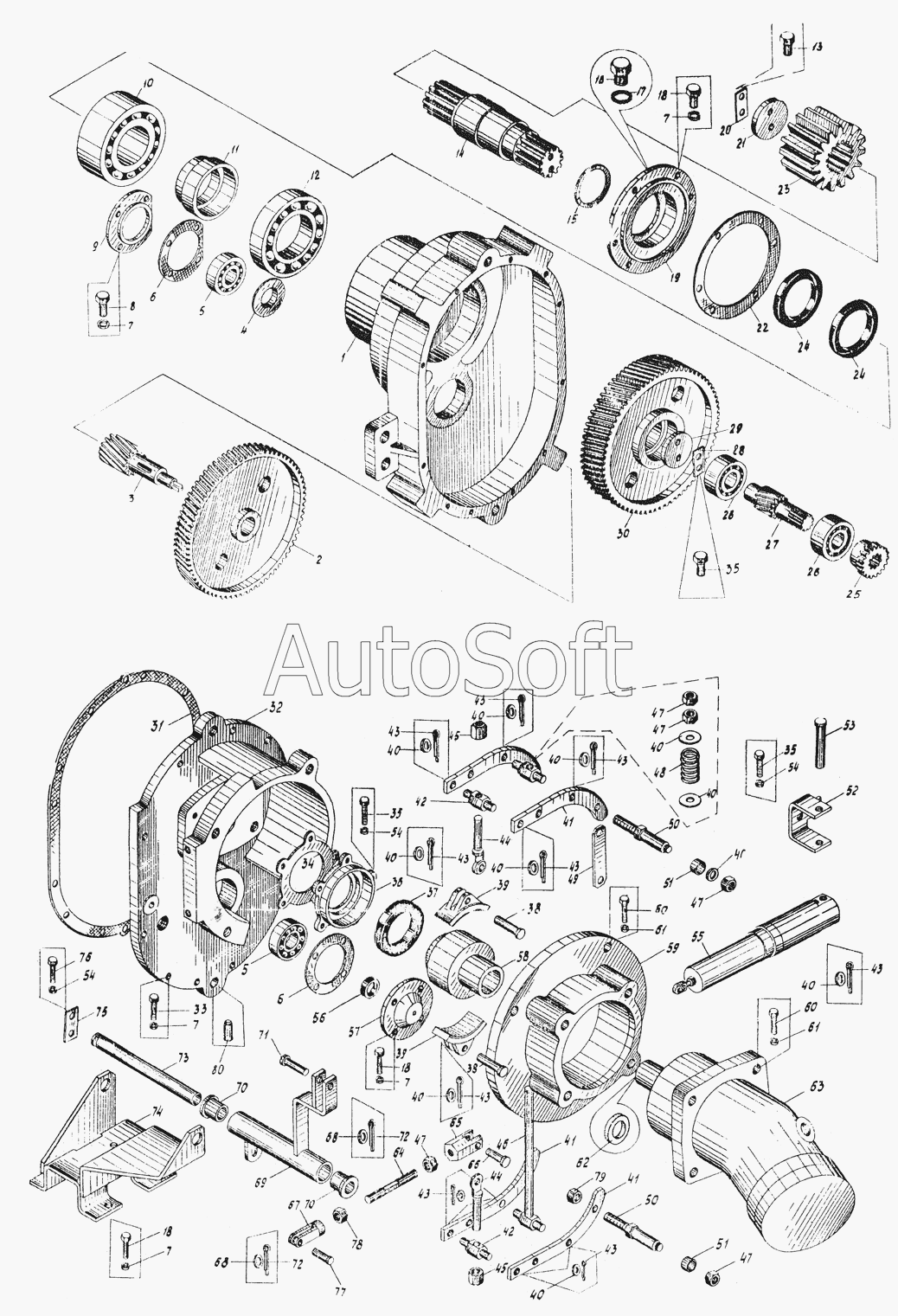

Каталог запасных частей к технике: Автокран КС-3571 (2002). Механизм поворота У3515.45
50
50
60
60
59
58
57
56
55
54
54
54
53
52
51
51
61
61
49
48
47
47
47
47
47
46
45
45
44
44
43
43
43
43
43
43
43
43
43
42
42
41
41
41
71
80
79
78
77
76
75
74
73
72
72
40
40
40
40
40
40
40
40
40
40
40
70
70
69
68
68
67
66
65
64
63
62
10
19
18
18
18
17
16
15
14
13
12
11
20
9
8
7
7
7
7
7
6
6
5
5
4
3
2
1
30
39
39
38
38
37
36
35
35
33
33
32
31
У3515.45
29
28
27
26
26
25
24
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| У3515.45 | У***5 | Механизм поворота | |
| 1 | K***1 | Нижняя часть корпуса | |
| 2 | K***2 | Колесо зубчатое | |
| 3 | K***4 | Вал-шестерня | |
| 4 | K***4 | Маслоотражатель | |
| 5 | 3***5 | Подшипник | |
| 6 | K***5 | Прокладка | |
| 7 | С***6 | Шайба 10.65Г.019 | |
| 8 | С***0 | Болт | |
| 9 | K***9 | Крышка | |
| 10 | 3***5 | Подшипник | |
| 11 | K***5 | Втулка | |
| 12 | 2***5 | Подшипник | |
| 13 | С***2 | Болт | |
| 14 | K***2 | Вал | |
| 15 | K***3 | Шайба регулировочная | |
| 16 | К***3 | Пробка | |
| 17 | K***9 | Прокладка | |
| 18 | С***1 | Болт | |
| 19 | K***6 | Крышка | |
| 20 | С***6 | Планка закрепительная | |
| 21 | С***6 | Шайба упорная 70 | |
| 22 | K***7 | Прокладка | |
| 23 | K***1 | Шестерня | |
| 24 | С***5 | Манжета | |
| 25 | K***3 | Полумуфта внутренняя | |
| 26 | 1***5 | Подшипник | |
| 27 | K***9 | Вал-шестерня | |
| 28 | С***4 | Планка закрепительная | |
| 29 | С***4 | Шайба упорная 60 | |
| 30 | К***6 | Колесо зубчатое | |
| 31 | К***5 | Прокладка | |
| 32 | К***9 | Верхняя часть корпуса | |
| 33 | С***3 | Болт | |
| 34 | К***3 | Пробка | |
| 35 | С***3 | Болт | |
| 36 | К***1 | Крышка | |
| 37 | С***4 | Манжета | |
| 38 | К***7 | Ось | |
| 39 | К***Б | Колодка | |
| 40 | С***7 | Шайба | |
| 41 | К***6 | Рычаг | |
| 42 | K***5 | Траверса | |
| 43 | С***0 | Шплинт | |
| 44 | К***4 | Тяга | |
| 45 | К***3 | Гайка специальная | |
| 46 | К***Б | Тяга | |
| 47 | С***6 | Гайка | |
| 48 | К***6 | Пружина | |
| 49 | K***2 | Планка | |
| 50 | К***5 | Ось | |
| 51 | К***6 | Втулка | |
| 52 | К***6 | Основание | |
| 53 | С***0 | Ось | |
| 54 | С***5 | Шайба 8.65Г.019 | |
| 55 | К***0 | Гидроразмыкатель тормоза | |
| 56 | С***5 | Манжета | |
| 57 | К***3 | Крышка | |
| 58 | K***4 | Шкив тормозной | |
| 59 | К***5 | Фланец | |
| 60 | С***5 | Болт | |
| 61 | С***8 | Шайба | |
| 62 | К***1 | Кольцо | |
| 63 | 2***Б | Гидромотор | |
| 64 | K***9 | Шток | |
| 65 | K***2 | Вилка | |
| 66 | K***3 | Ось | |
| 67 | К***1 | Вилка | |
| 68 | С***6 | Шайба | |
| 69 | К***Б | Рычаг | |
| 70 | K***3 | Втулка | |
| 71 | С***3 | Ось | |
| 72 | С***8 | Шплинт | |
| 73 | К***8 | Ось | |
| 74 | К***Б | Кронштейн | |
| 75 | К***9 | Планка | |
| 76 | С***2 | Болт | |
| 77 | С***0 | Ось | |
| 78 | С***6 | Гайка | |
| 79 | С***7 | Гайка | |
| 80 | С***8 | Штифт |
