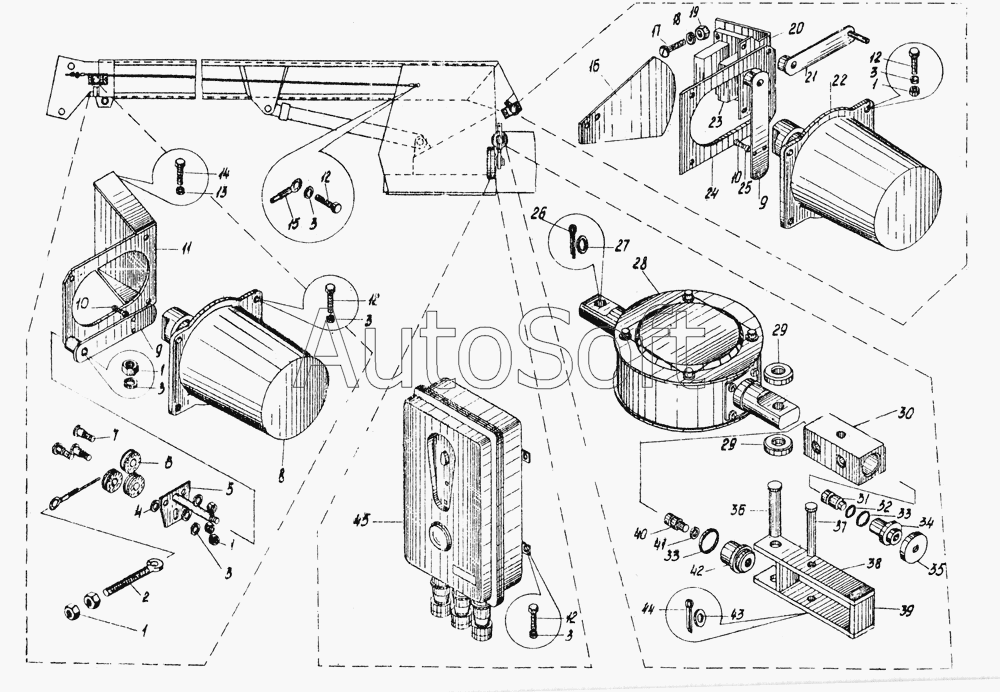

Каталог запасных частей к технике: Автокран КС-3571 (2002). Установка ограничителя грузоподъемности КС-3571.51.700
35
24
25
26
27
28
29
29
30
31
32
33
33
34
23
36
37
38
39
40
41
42
43
44
45
12
12
12
12
1
1
1
1
2
3
3
3
3
3
3
4
5
6
7
8
9
9
10
11
КС-3571.51.700
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3571.51.700 | К***0 | Установка ограничителя грузоподъемности | |
| 1 | M***0 | Гайка | |
| 2 | K***2 | Винт | |
| 3 | 8***0 | Шайба | |
| 4 | 8***8 | Шайба | |
| 5 | K***0 | Державка | |
| 6 | К***1 | Ролик | |
| 7 | K***3 | Ось | |
| 8 | Д***ы | Датчик длины | |
| 9 | K***0 | Рычаг | |
| 10 | M***2 | Винт | |
| 11 | K***0 | Кронштейн | |
| 12 | M***0 | Болт | |
| 13 | 1***0 | Шайба | |
| 14 | M***0 | Болт | |
| 15 | K***0 | Струна | |
| 16 | К***6 | Пластина | |
| 17 | М***2 | Винт | |
| 18 | 4***0 | Шайба | |
| 19 | М***0 | Гайка | |
| 20 | K***5 | Кронштейн | |
| 21 | K***0 | Тяга | |
| 22 | Д***а | Датчик вылета | |
| 23 | К***ь | Конечный выключатель | |
| 24 | K***5 | Кронштейн | |
| 25 | 5***0 | Шайба | |
| 26 | 4***6 | Шплинт | |
| 27 | 1***8 | Шайба | |
| 28 | Д***й | Датчик усилий | |
| 29 | K***5 | Кольцо | |
| 30 | K***1 | Корпус | |
| 31 | K***2 | Плунжер | |
| 32 | 0***3 | Кольцо | |
| 33 | 0***3 | Кольцо | |
| 34 | K***2 | Штуцер | |
| 35 | K***6 | Уплотнение | |
| 36 | 2***1 | Ось | |
| 37 | 2***1 | Ось | |
| 38 | K***2 | Пластина | |
| 39 | K***8 | Пластина | |
| 40 | K***1 | Плунжер | |
| 41 | 0***3 | Кольцо | |
| 42 | K***1 | Штуцер | |
| 43 | 1***8 | Шайба | |
| 44 | 2***6 | Шплинт | |
| 45 | Б***я | Блок управления |
