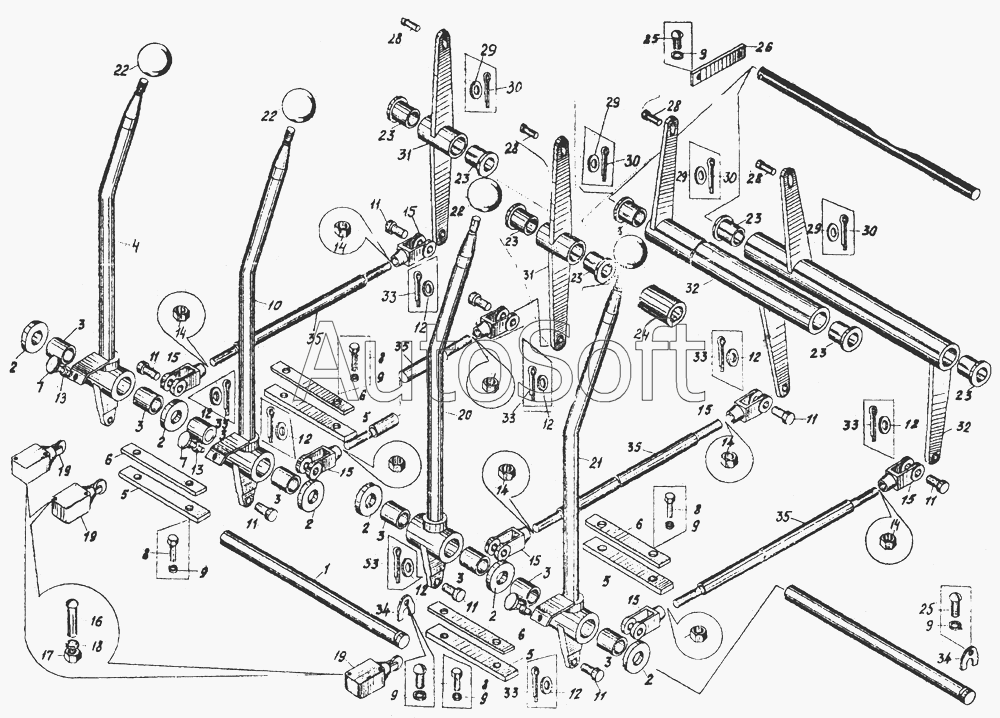

Каталог запасных частей к технике: Автокран КС-3571 (2002). Приводы управления рабочими операциями КС-3562А.71.000 СБ
КС-3562А.71.000СБ
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
5
5
5
6
6
6
6
7
7
8
8
8
8
9
9
9
9
9
9
9
10
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
16
17
18
19
19
19
20
21
22
22
22
23
23
23
23
23
23
23
23
24
25
25
26
28
28
28
28
29
29
29
29
30
30
30
30
31
31
32
32
33
33
33
33
33
33
33
34
34
35
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-3562А.71.000СБ | К***Б | Приводы управления рабочими операциями | |
| 1 | K***3 | Ось | |
| 2 | K***6 | Сальник | |
| 3 | К***4 | Втулка | |
| 4 | К***Б | Рычаг | |
| 5 | K***5 | Прокладка | |
| 6 | К***7 | Планка | |
| 7 | K***Б | Кулачок | |
| 8 | M***0 | Болт | |
| 9 | 8***0 | Шайба | |
| 10 | K***Б | Рычаг | |
| 11 | 2***1 | Ось | |
| 12 | 1***8 | Шайба | |
| 13 | M***0 | Гайка | |
| 14 | М***0 | Гайка | |
| 15 | M***9 | Вилка | |
| 16 | М***2 | Винт | |
| 17 | М***0 | Гайка | |
| 18 | 5***0 | Шайба | |
| 19 | В***1 | Выключатель | |
| 20 | K***0 | Рычаг | |
| 21 | K***0 | Рычаг | |
| 22 | К***6 | Ручка | |
| 23 | К***3 | Втулка | |
| 24 | K***1 | Втулка | |
| 25 | M***2 | Винт | |
| 26 | К***9 | Планка | |
| 27 | К***3 | Ось | |
| 28 | 2***1 | Ось | |
| 29 | 8***8 | Шайба | |
| 30 | 2***6 | Шплинт | |
| 31 | K***0 | Рычаг | |
| 32 | K***0 | Рычаг | |
| 33 | 2***6 | Шплинт | |
| 34 | K***2 | Оседержатель | |
| 35 | K***4 | Тяга |
