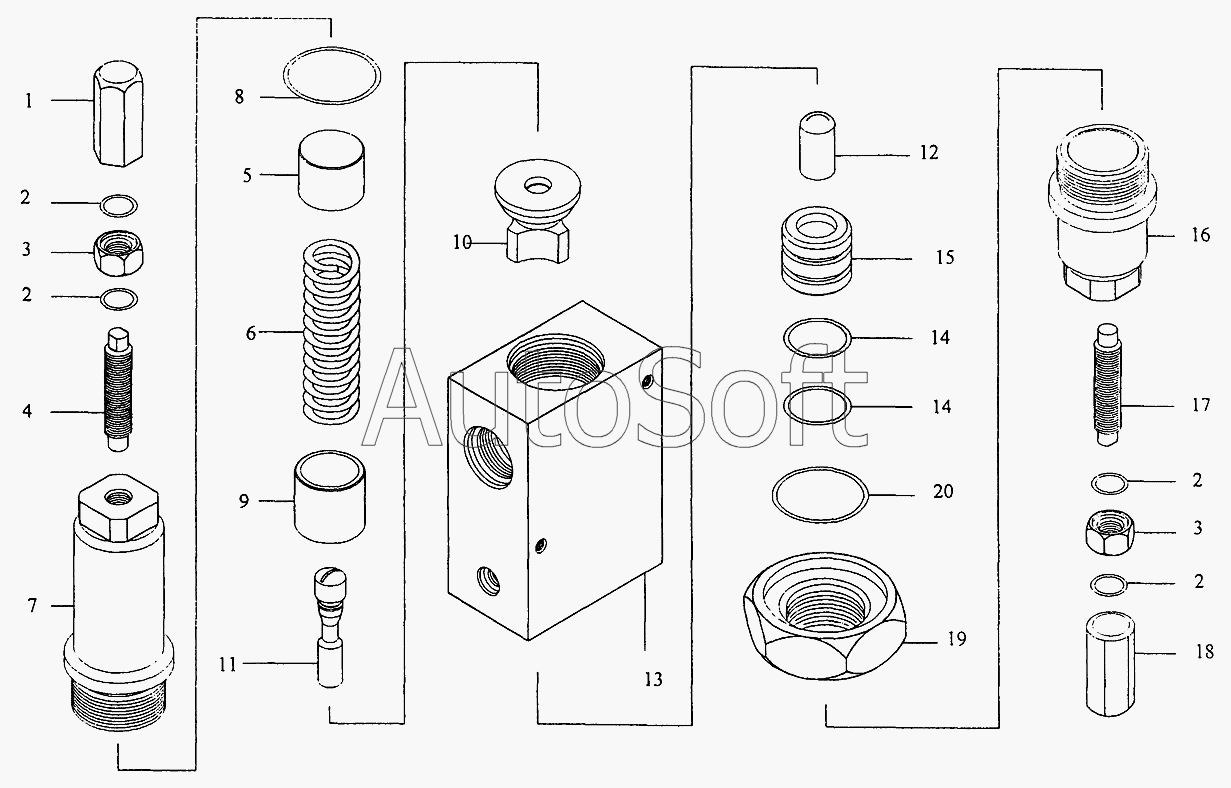

Каталог запасных частей к технике: Автокран КС-35714 (2002). Клапан обратный управляемый КС-3577.84.700-1
1
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***6 | Колпачок | |
| 2 | [***] | Кольцо 015-019-25-2-2 ГОСТ9833-73 | |
| 3 | К***8 | Гайка | |
| 4 | К***3 | Винт | |
| 5 | К***2 | Шайба | |
| 6 | К***9 | Пружина | |
| 7 | К***1 | Стакан | |
| 8 | [***] | Кольцо 045-050-30-2-2 ГОСТ9833-73 | |
| 9 | К***1 | Поршень | |
| 10 | К***1 | Клапан | |
| 11 | К***5 | Золотник | |
| 12 | К***4 | Толкатель | |
| 13 | К***4 | Корпус | |
| 14 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 15 | К***1 | Поршень | |
| 16 | К***1 | Штуцер | |
| 17 | К***3 | Винт | |
| 18 | К***1 | Колпачок | |
| 19 | К***1 | Гайка | |
| 20 | К***1 | Шайба |
