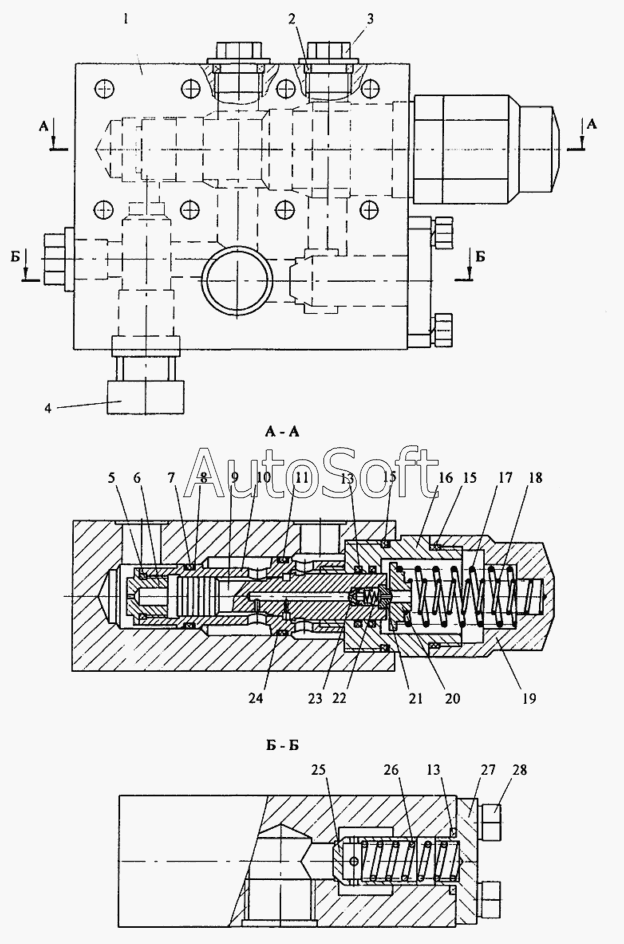

Каталог запасных частей к технике: Автокран КС-35714 (2002). Гидроблок уравновешивания У3.20.10.000-2
15
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
15
15
13
13
13
13
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***2 | Корпус | |
| 2 | [***] | Кольцо 021-025-25-2-2 ГОСТ9833-73 | |
| 3 | У***1 | Пробка | |
| 4 | [***] | Гидроклапан предохранительный КП20-250-40-ОС | |
| 5 | [***] | Кольцо 025-028-30-2-2 ГОСТ9833-73 | |
| 6 | У***2 | Втулка | |
| 7 | У***7 | Кольцо | |
| 8 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 9 | У***4 | Золотник | |
| 10 | У***3 | Гильза | |
| 11 | [***] | Кольцо 038-042-30-2-2 ГОСТ9833-73 | |
| 13 | [***] | Кольцо 028-032-25-2-2 ГОСТ9833-73 | |
| 13 | У***1 | Кольцо | |
| 15 | [***] | Кольцо 045-050-30-2-2 ГОСТ9833-73 | |
| 15 | У***9 | Кольцо | |
| 16 | У***9 | Проставка | |
| 17 | У***2 | Пружина | |
| 18 | У***3 | Пружина | |
| 19 | У***4 | Пробка | |
| 20 | У***8 | Тарелка | |
| 21 | У***7 | Упор | |
| 22 | У***1 | Пружина | |
| 23 | У***6 | Клапан | |
| 24 | У***8 | Кольцо | |
| 25 | У***1 | Клапан | |
| 26 | У***4 | Пружина | |
| 27 | У***2 | Фланец | |
| 28 | [***] | Болт М10-8gх30.46.20.019 ГОСТ7798-70 |
