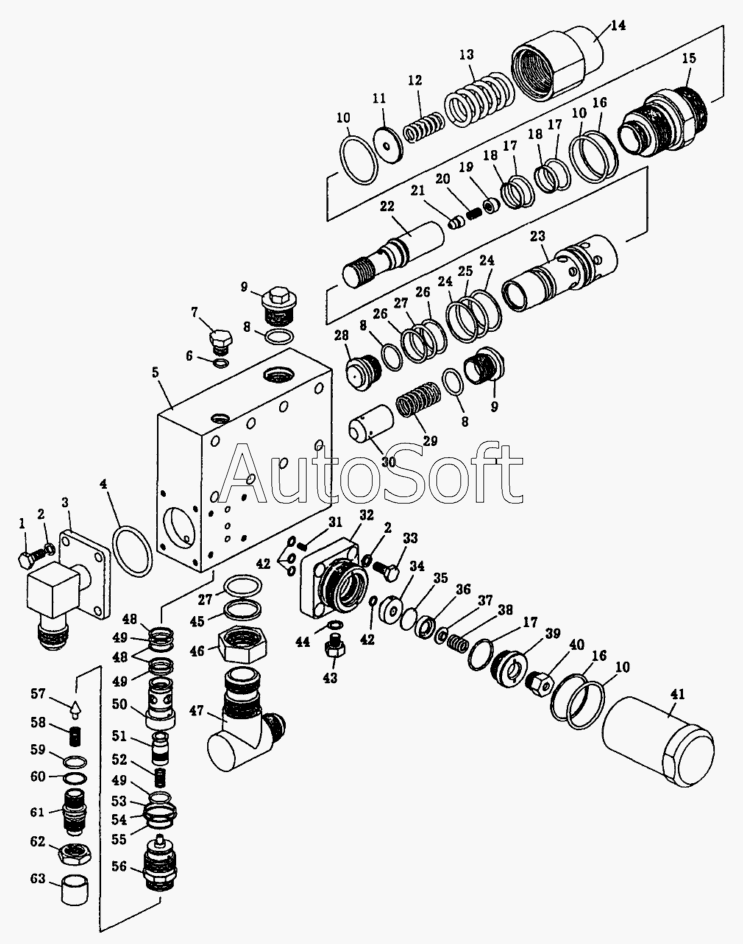

Каталог запасных частей к технике: Автокран КС-35714 (2002). Гидроблок уравновешивания У3.20.10.000
1
2
2
3
4
5
6
7
8
8
8
9
9
10
10
10
11
12
13
14
15
16
16
17
17
17
18
18
19
20
21
22
23
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
48
49
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 2 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 3 | У***0 | Фланец в сборе | |
| 4 | [***] | Кольцо 046-052-36-2-2 ГОСТ9833-73 | |
| 5 | У***1 | Корпус | |
| 6 | [***] | Кольцо 011-015-25-2-2 ГОСТ9833-73 | |
| 7 | К***9 | Пробка | |
| 8 | [***] | Кольцо 023-028-30-2-2 ГОСТ9833-73 | |
| 9 | У***1 | Пробка | |
| 10 | [***] | Кольцо 045-050-30-2-2 ГОСТ9833-73 | |
| 11 | У***8 | Тарелка | |
| 12 | У***3 | Пружина | |
| 13 | У***2 | Пружина | |
| 14 | У***4 | Пробка | |
| 15 | У***9 | Проставка | |
| 16 | У***9 | Кольцо | |
| 17 | [***] | Кольцо 028-032-25-2-2 ГОСТ9833-73 | |
| 18 | У***1 | Кольцо | |
| 19 | У***7 | Упор | |
| 20 | У***1 | Пружина | |
| 21 | У***6 | Клапан | |
| 22 | У***4 | Золотник | |
| 23 | У***3 | Гильза | |
| 24 | У***8 | Кольцо | |
| 25 | [***] | Кольцо 038-042-30-2-2 ГОСТ9833-73 | |
| 26 | У***7 | Кольцо | |
| 27 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 28 | У***2 | Втулка | |
| 29 | У***4 | Пружина | |
| 30 | У***3 | Клапан | |
| 31 | У***7 | Дроссель | |
| 32 | У***1 | Корпус | |
| 33 | [***] | Винт В.М8-8gх20.46.20.019 ГОСТ17473-80 | |
| 34 | У***3 | Седло | |
| 35 | У***1 | Пластина | |
| 36 | У***2 | Манжета | |
| 37 | У***3 | Упор | |
| 38 | У***5 | Пружина | |
| 39 | У***4 | Втулка | |
| 40 | У***6 | Стакан | |
| 41 | У***2 | Крышка | |
| 42 | [***] | Кольцо 007-010-19-2-2 ОСТ 9833-73 | |
| 43 | У***8 | Пробка | |
| 44 | У***5 | Шайба | |
| 45 | К***2 | Шайба | |
| 46 | К***1 | Гайка | |
| 47 | К***4 | Угольник | |
| 48 | 5***6 | Кольцо защитное | |
| 49 | [***] | Кольцо 019-022-19-2-2 ГОСТ18829-73 | |
| 50 | 5***1 | Втулка клапана | |
| 51 | 5***2 | Клапан | |
| 52 | 5***9 | Пружина | |
| 53 | [***] | Кольцо 028-032-25-2-2 ГОСТ18829-73 | |
| 54 | 5***4 | Кольцо защитное | |
| 55 | 5***5 | Кольцо запорное | |
| 56 | 5***3 | Втулка | |
| 57 | 6***3 | Клапан | |
| 58 | 6***7 | Пружина | |
| 59 | [***] | Кольцо 018-022-25-2-2 ГОСТ18829-73 | |
| 60 | 5***7 | Кольцо защитное | |
| 61 | 5***8 | Винт регулировочный | |
| 62 | [***] | Гайка М20х1.5-6Н.04.029 ГОСТ2526-70 | |
| 63 | 5***0 | Пробка |
