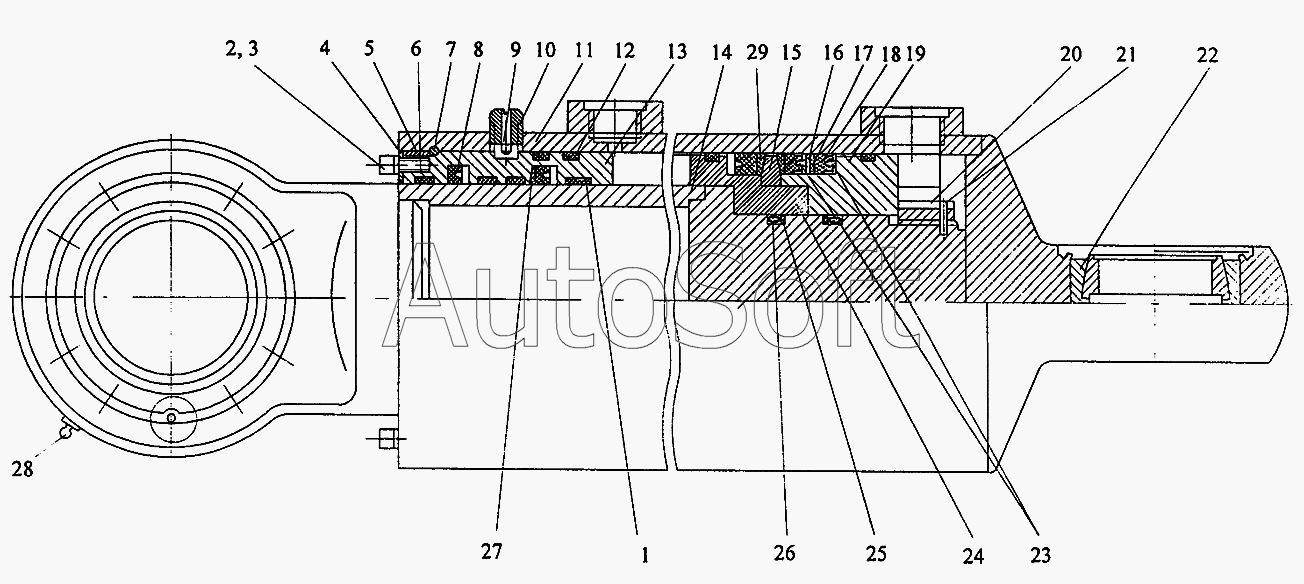

Каталог запасных частей к технике: Автокран КС-35714 (2002). Гидроцилиндр КС-4572А.63.400-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***5 | Лента | |
| 2 | [***] | Винт ВМ6-8gх10.46.019 ГОСТ17473-80 | |
| 3 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 4 | К***8 | Кольцо | |
| 5 | К***6 | Сальник | |
| 6 | Ц***4 | Грязесъемник | |
| 7 | Ц***1 | Кольцо | |
| 8 | [***] | Манжета МК-180x160x10 | |
| 9 | Ц***1 | Штифт | |
| 10 | Ц***1 | Винт | |
| 11 | К***0 | Корпус | |
| 12 | [***] | Кольцо 190-200-46-2-2 ГОСТ9833-73 | |
| 13 | К***1 | Крышка | |
| 14 | К***1 | Шток | |
| 15 | К***2 | Кольцо проставное | |
| 16 | К***2 | Кольцо защитное | |
| 17 | Ц***1 | Шайба защитная | |
| 18 | [***] | Манжета МК-200х180x10 | |
| 19 | К***2 | Поршень II | |
| 20 | К***2 | Гайка | |
| 21 | К***3 | Кольцо стопорное | |
| 22 | Ш***1 | Подшипник ГОСТ3635-78 | |
| 23 | К***2 | Кольцо упорное | |
| 24 | К***2 | Поршень I | |
| 25 | Ц***0 | Шайба защитная | |
| 26 | [***] | Кольцо 110-120-58-2-2 ГОСТ9833-73 | |
| 27 | К***8 | Кольцо | |
| 28 | [***] | Масленка 1.2.Ц6Хр ГОСТ19853-74 | |
| 29 | К***4 | Кольцо защитное |
