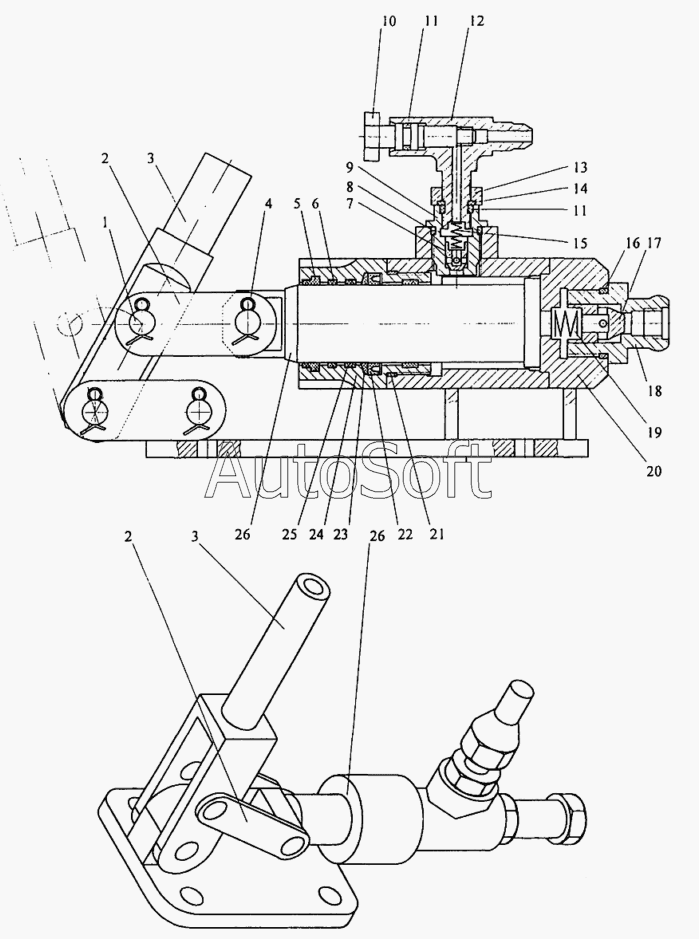

Каталог запасных частей к технике: Автокран КС-35714 (2002). Насос ручной КС-45717.83.700-1
14
26
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
11
10
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Ось | |
| 2 | К***1 | Серьга | |
| 3 | К***1 | Палец | |
| 4 | [***] | Шплинт 3,2x20.016 ГОСТ397-79 | |
| 5 | [***] | Грязесъемник 2-40 ГОСТ24811-81 | |
| 6 | [***] | Кольцо 040-045-30-2-2 ГОСТ9833-73 | |
| 7 | К***1 | Клапан | |
| 8 | [***] | Кольцо 021-025-25-2-2 ГОСТ9833-73 | |
| 9 | К***1 | Штуцер | |
| 10 | К***5 | Игла | |
| 11 | [***] | Кольцо 011-015-25-2-2 ГОСТ9833-73 | |
| 12 | К***1 | Корпус | |
| 13 | К***8 | Гайка | |
| 14 | К***9 | Шайба | |
| 15 | У***1 | Пружина | |
| 16 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 17 | К***2 | Клапан | |
| 18 | К***1 | Штуцер | |
| 19 | К***1 | Пружина | |
| 20 | К***1 | Основание | |
| 21 | [***] | Кольцо 050-055-30-2-2 ГОСТ9833-73 | |
| 22 | [***] | Манжета 1-50x40-6 ГОСТ14896-84 | |
| 23 | К***4 | Кольцо защитное | |
| 24 | К***1 | Втулка направляющая | |
| 25 | К***1 | Вкладыш опорный | |
| 26 | К***1 | Плунжер |
