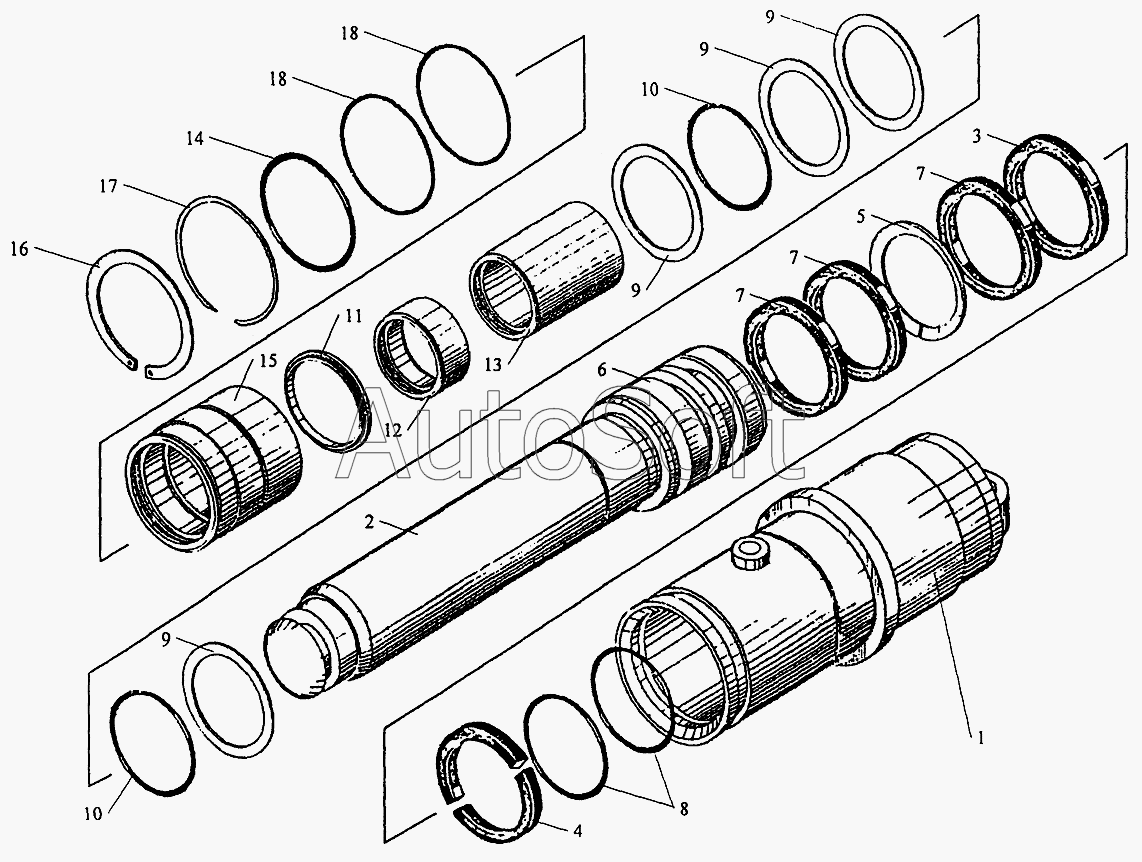

Каталог запасных частей к технике: Автокран КС-35714 (2002). Гидроцилиндр КС-35714.31.200
1
2
3
4
5
6
7
7
7
8
9
9
9
9
10
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Корпус | |
| 2 | К***1 | Шток | |
| 3 | К***2 | Манжетодержатель | |
| 4 | К***3 | Сегмент | |
| 5 | К***4 | Кольцо защитное | |
| 6 | К***5 | Поршень | |
| 7 | [***] | Манжета 1-100x80-6 ГОСТ14896-84 | |
| 8 | [***] | Кольцо 058-064-36-2-2 ГОСТ9833-73 | |
| 9 | К***9 | Шайба защитная | |
| 10 | [***] | Кольцо 080-090-58-2-2 ГОСТ9833-73 | |
| 11 | [***] | Грязесъемник 2-80 ГОСТ24811-81 | |
| 12 | К***6 | Кольцо | |
| 13 | [***] | Кольцо опорно-направляющее штоковое Е22-080-30-3.0 | |
| 14 | К***7 | Кольцо | |
| 15 | К***8 | Втулка | |
| 16 | К***1 | Кольцо | |
| 17 | К***2 | Кольцо | |
| 18 | [***] | Кольцо 095-100-25-2-2 ГОСТ9833-73 |
