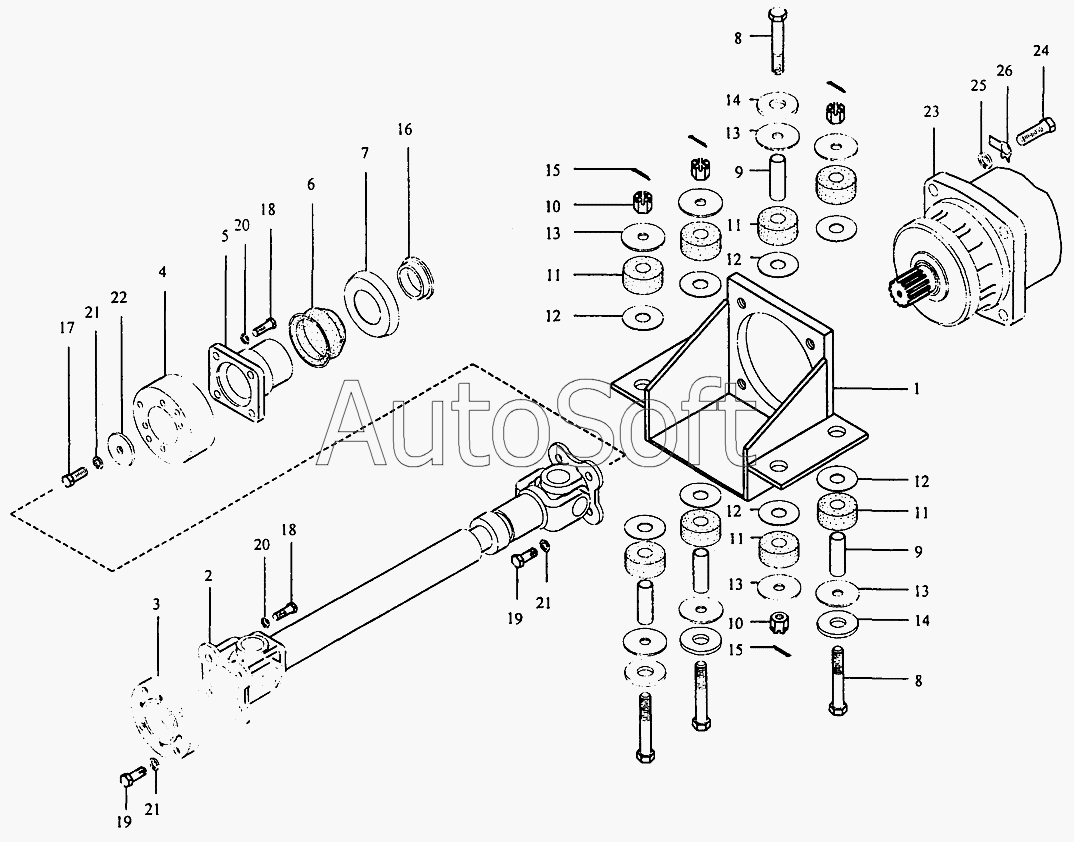

Каталог запасных частей к технике: Автокран КС-35714 (2002). Привод насоса КС-3574.14.000
14
14
26
25
24
23
22
21
21
21
20
20
19
19
18
18
17
16
15
15
1
13
13
13
13
12
12
12
12
11
11
11
11
10
10
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Кронштейн | |
| 2 | [***] | Вал карданный УАЗ-451Д | |
| 3 | К***1 | Проставка | |
| 4 | К***1 | Проставка | |
| 5 | К***7 | Фланец | |
| 6 | К***4 | Муфта | |
| 7 | К***8 | Отбойный диск | |
| 8 | [***] | Болт 2М16-8gх100.46.20.019 ГОСТ7798-70 | |
| 9 | К***1 | Втулка | |
| 10 | [***] | Гайка М16.5.019 ГОСТ5918-73 | |
| 11 | К***5 | Подушка | |
| 12 | К***6 | Шайба | |
| 13 | К***7 | Шайба | |
| 14 | К***1 | Шайба | |
| 15 | [***] | Шплинт 4x25.019 ГОСТ397-79 | |
| 16 | К***7 | Втулка | |
| 17 | [***] | Болт М12-8gх30.46.20.019 ГОСТ7796-70 | |
| 18 | К***2 | Болт | |
| 19 | К***3 | Болт | |
| 20 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 21 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 22 | К***6 | Шайба | |
| 23 | [***] | Насос 310.3.112-13У1 | |
| 24 | [***] | Болт М16-8gх50.46.20.019 ГОСТ7796-70 | |
| 25 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 26 | [***] | Шайба 16.01.019 ГОСТ13463-77 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
