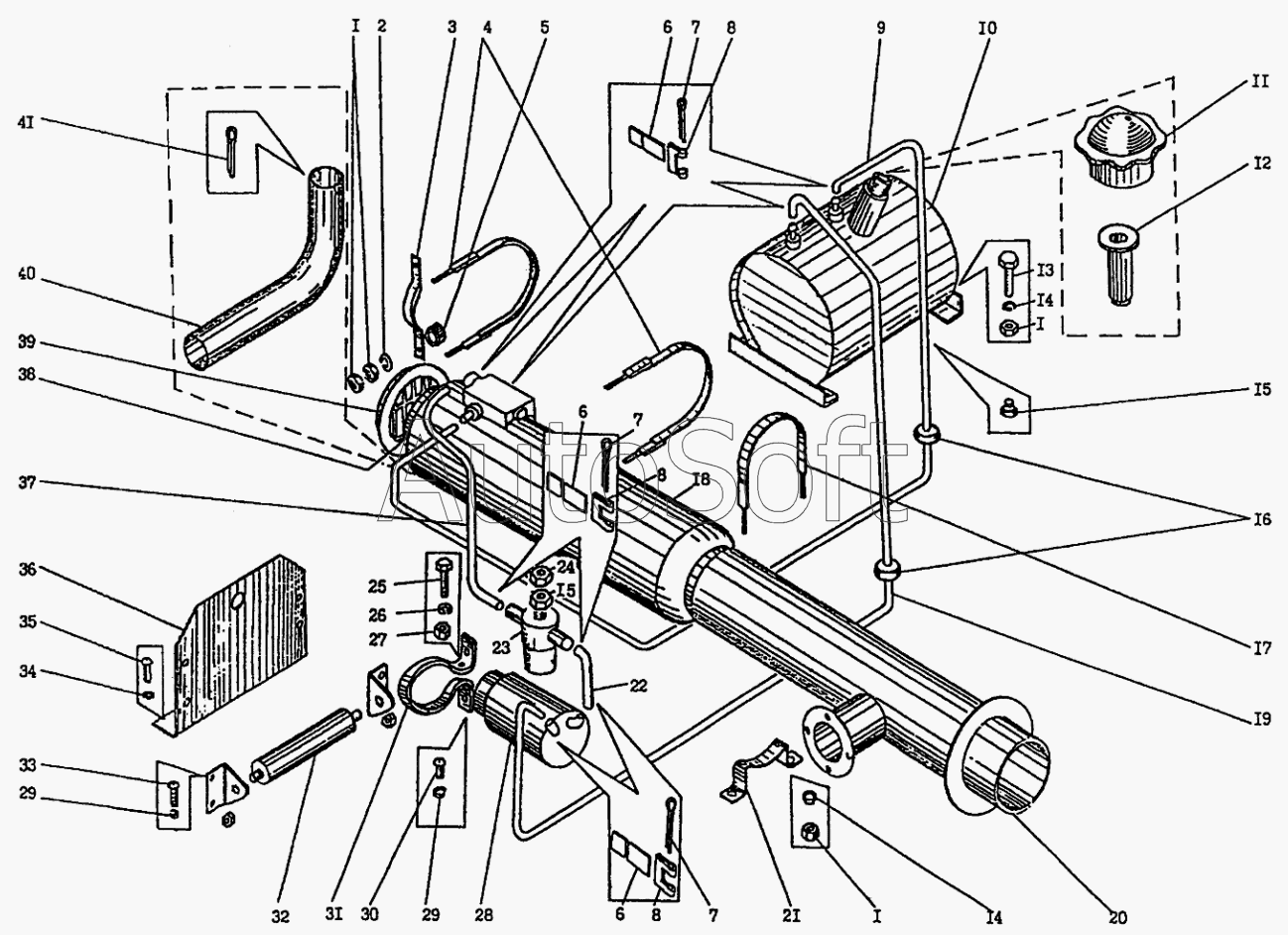

Каталог запасных частей к технике: Автокран КС-35714 (2002). Установка отопителя КС35714.55.000
32
22
23
24
25
26
27
28
29
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
3
4
5
6
6
6
7
7
7
8
8
8
9
10
1
1
1
12
13
14
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М8-7Н.5.019 ГОСТ5915-70 | |
| 2 | [***] | Шайба 8.02.Ст3пс.019 ГОСТ11371-78 | |
| 3 | К***7 | Скоба | |
| 4 | К***0 | Хомут | |
| 5 | К***8 | Втулка | |
| 6 | К***5 | Лента 5-1x160-3 | |
| 7 | [***] | Шплинт 4x18.016 ГОСТ397-79 | |
| 8 | К***6 | Пряжка | |
| 9 | К***1 | Рукав 6x14-10 (L=750мм) | |
| 10 | К***0 | Бензобак | |
| 11 | К***0 | Крышка горловины в сборе | |
| 12 | К***0 | Фильтр в сборе | |
| 13 | [***] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 14 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 15 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 16 | [***] | Втулка изолирующая 16х10 | |
| 17 | К***0 | Хомут | |
| 18 | 0***4 | Отопительная установка | |
| 19 | К***2 | Рукав 6x14-10 (L=950мм) | |
| 20 | К***1 | Воздуховод | |
| 21 | К***2 | Скоба | |
| 22 | К***2 | Рукав 6x14-10 | |
| 23 | 9***0 | Бензоотстойник | |
| 24 | [***] | Гайка М8х1-7Н.5.019 ГОСТ5915-70 | |
| 25 | 2***9 | Винт М6-6gх22.222528-П29 | |
| 26 | [***] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 27 | [***] | Гайка М6-6Н ОСТ 37.001.124-75 | |
| 28 | Б***0 | Бензонасос | |
| 29 | [***] | Шайба 4.65Г.016 ГОСТ6402-70 | |
| 30 | [***] | Винт М4-8gх16.46.016 ГОСТ17473-80 | |
| 31 | 0***0 | Кронштейн бензонасоса | |
| 32 | 0***0 | Электросопротивление 0,65 Ом | |
| 33 | 8***9 | Винт М4х5 | |
| 34 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 35 | [***] | Винт М6-8gх12.46.019 ГОСТ17473-80 | |
| 36 | К***1 | Кронштейн | |
| 37 | К***3 | Рукав 6x14-10 | |
| 38 | К***1 | Труба | |
| 39 | К***6 | Крышка | |
| 40 | К***9 | Труба | |
| 41 | [***] | Шплинт 5x63.016 ГОСТ397-79 |
