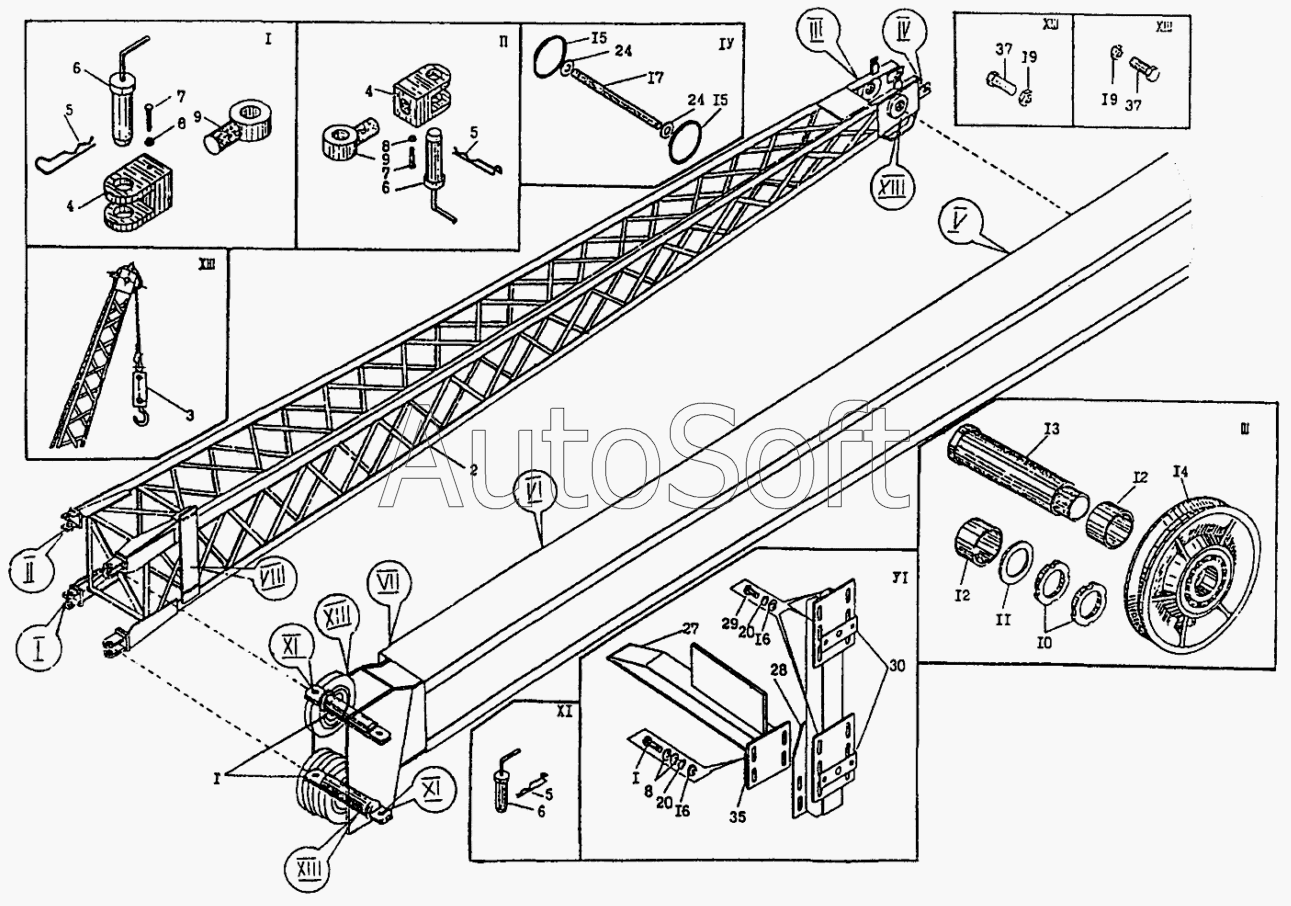

Каталог запасных частей к технике: Автокран КС-35714 (2002). Установка гуська КС-35714.62.000
14
37
37
35
30
29
28
27
24
24
20
20
19
19
17
16
16
15
15
1
1
13
12
12
11
10
9
9
8
8
8
7
7
6
6
6
5
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М16-8gх50.46.019 ГОСТ7798-70 | |
| 2 | К***0 | Гусек в сборе | |
| 3 | К***0 | Подвеска крюковая | |
| 4 | К***8 | Вилка | |
| 5 | К***2 | Держатель | |
| 6 | К***0 | Фиксатор | |
| 7 | [***] | Винт М10-8gх50.14Н.019 ГОСТ1483-84 | |
| 8 | [***] | Гайка М10-7Н.04.019 ГОСТ5915-70 | |
| 9 | К***9 | Рым-болт | |
| 10 | [***] | Гайка М60х2-7Н.04.019 ГОСТ11871-88 | |
| 11 | К***9 | Шайба | |
| 12 | К***4 | Втулка | |
| 13 | К***3 | Ось | |
| 14 | К***0 | Блок в сборе | |
| 15 | К***1 | Кольцо | |
| 16 | [***] | Шайба 16.02Вст3пс.019 ГОСТ11371-78 | |
| 17 | К***2 | Ось | |
| 19 | [***] | Гайка М16-7Н.04.019 ГОСТ5916-70 | |
| 20 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 24 | [***] | Шайба 16.02.Ст4пс.019 ГОСТ11371-78 | |
| 27 | К***0 | Кронштейн | |
| 28 | К***4 | Кронштейн | |
| 29 | [***] | Болт М16-8gх30.46.019 ГОСТ7798-70 | |
| 30 | К***2 | Прокладка | |
| 35 | К***1 | Планка | |
| 37 | [***] | Болт М16-8gх40.46.20.019 ГОСТ7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
