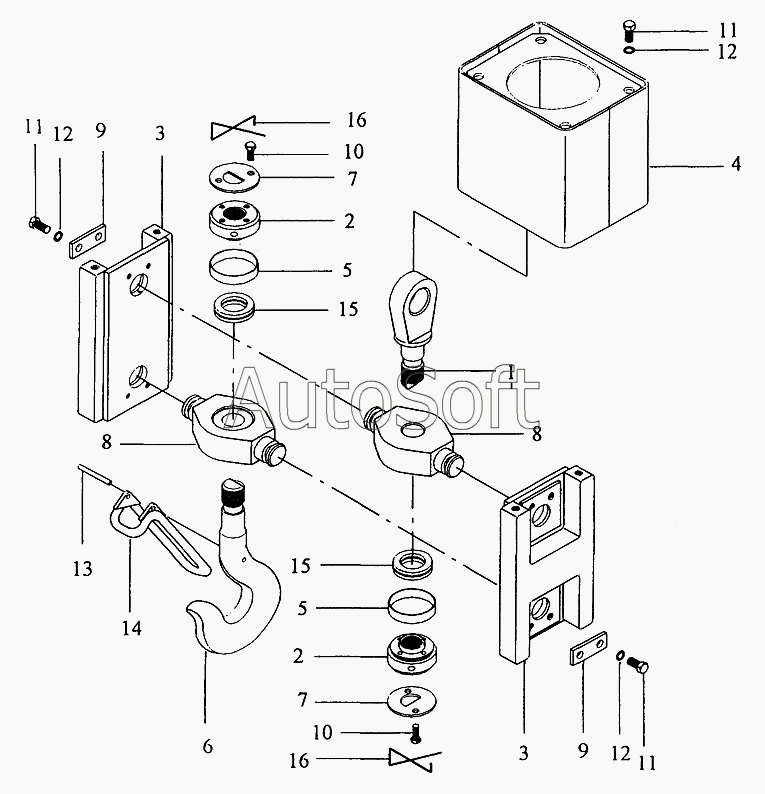

Каталог запасных частей к технике: Автокран КС-35714 (2002). Подвеска крюковая КС-3577А.66.300
1
2
2
3
3
4
5
5
6
7
7
8
8
9
9
10
10
11
11
11
12
12
12
13
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Тяга | |
| 2 | К***4 | Гайка | |
| 3 | К***0 | Щека | |
| 4 | К***0 | Кожух | |
| 5 | К***2 | Кольцо | |
| 6 | К***3 | Крюк | |
| 7 | К***4 | Шайба | |
| 8 | К***6 | Траверса | |
| 9 | У***4 | Оседержатель | |
| 10 | [***] | Болт 3М8-8gх20.46.019 ГОСТ7798-70 | |
| 11 | [***] | Болт М10-8gх20.46.019 ГОСТ7798-70 | |
| 12 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 13 | [***] | Штифт 6h11x55.66.019 ГОСТ10774-80 | |
| 14 | [***] | Скоба 10-2/1 ГОСТ12840-80 | |
| 15 | 8***7 | Подшипник ГОСТ6874-75 | |
| 16 | [***] | Проволока 2,0-0-С ГОСТ3282-74 (L=0,16м) |
