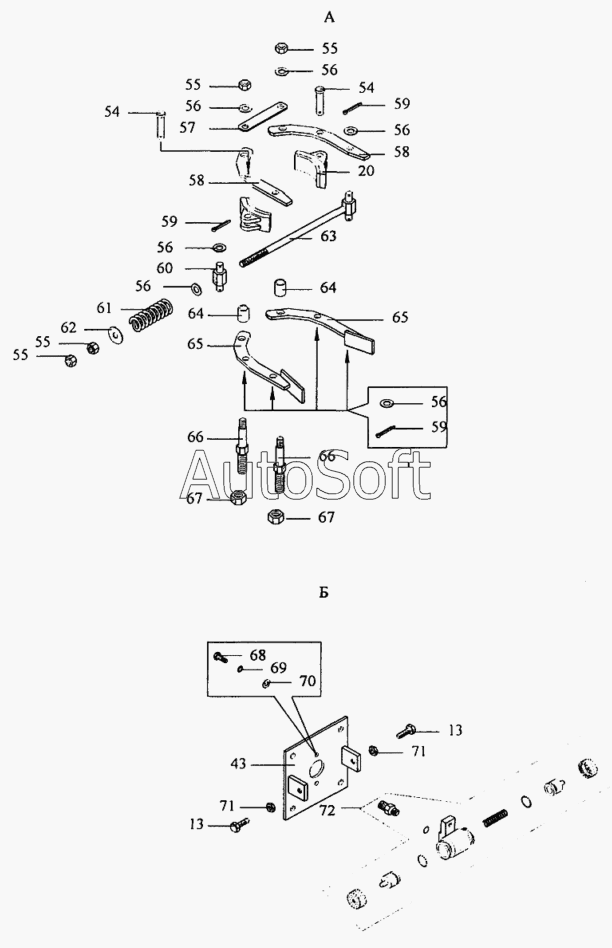

Каталог запасных частей к технике: Автокран КС-35714 (2002). Механизм поворота КС-3577-1.28.000-1
62
72
71
71
70
69
68
67
67
66
66
65
65
64
64
63
13
13
61
60
59
59
59
58
58
57
56
56
56
56
56
56
55
55
55
55
54
54
43
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | [***] | Болт М10-8gх30.46.20.019 ГОСТ7798-70 | |
| 20 | К***0 | Колодка | |
| 43 | К***1 | Кронштейн | |
| 54 | К***8 | Ось | |
| 55 | [***] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 56 | [***] | Шайба 12.01.08кп.019 ГОСТ11371-78 | |
| 57 | К***3 | Планка | |
| 58 | К***1 | Рычаг | |
| 59 | [***] | Шплинт 4x32.016 ГОСТ397-79 | |
| 60 | К***6 | Траверса | |
| 61 | К***7 | Пружина | |
| 62 | К***4 | Шайба | |
| 63 | К***0 | Тяга | |
| 64 | К***9 | Втулка | |
| 65 | К***0 | Рычаг в сборе | |
| 66 | К***8 | Ось | |
| 67 | [***] | Гайка М16-6Н.5.019 ГОСТ5915-70 | |
| 68 | [***] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 69 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 70 | [***] | Шайба 8.01.08кп.019 ГОСТ11371-78 | |
| 71 | [***] | Гайка М10-6Н.04.019 ГОСТ5916-70 | |
| 72 | К***0 | Размыкатель тормоза |
