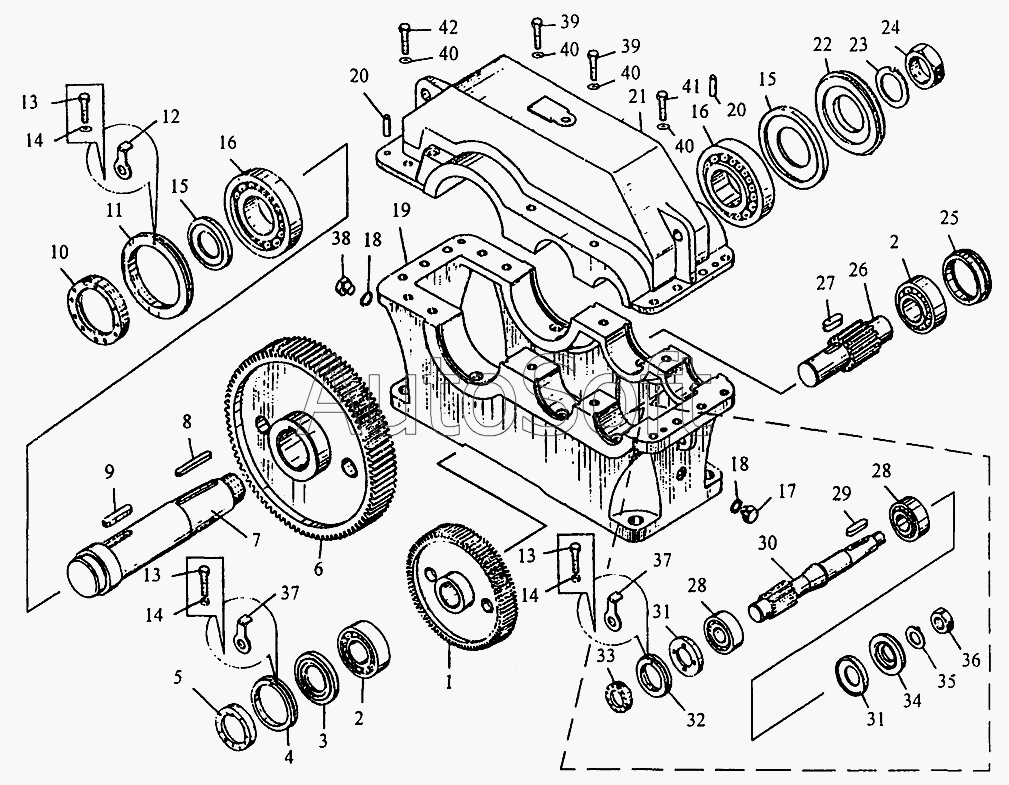

Каталог запасных частей к технике: Автокран КС-35714 (2002). Редуктор КС-35714.26.700
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
14
15
15
16
16
17
18
18
19
20
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
37
38
39
39
40
40
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***4 | Колесо зубчатое | |
| 2 | 7***1 | Подшипник | |
| 3 | К***9 | Шайба нажимная | |
| 4 | К***7 | Крышка | |
| 5 | К***8 | Винт регулировочный | |
| 6 | К***6 | Колесо зубчатое | |
| 7 | К***7 | Вал выходной | |
| 8 | К***3 | Шпонка | |
| 9 | К***1 | Шпонка | |
| 10 | К***6 | Винт регулировочный | |
| 11 | К***5 | Крышка | |
| 12 | К***1 | Замок | |
| 13 | [***] | Болт М6-8gх16.46.20.019 ГОСТ7798-70 | |
| 14 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 15 | К***4 | Шайба нажимная | |
| 16 | 7***8 | Подшипник | |
| 17 | К***8 | Пробка | |
| 18 | К***1 | Прокладка | |
| 19 | К***1 | Корпус | |
| 20 | [***] | Штифт 2.10x45 ГОСТ3129-70 | |
| 21 | К***2 | Крышка | |
| 22 | К***3 | Крышка | |
| 23 | К***3 | Шайба | |
| 24 | К***1 | Гайка | |
| 25 | К***1 | Крышка | |
| 26 | К***5 | Вал-шестерня | |
| 27 | К***5 | Шпонка | |
| 28 | 7***8 | Подшипник | |
| 29 | К***2 | Шпонка | |
| 30 | К***3 | Вал-шестерня | |
| 31 | К***1 | Шайба нажимная | |
| 32 | К***8 | Крышка | |
| 33 | К***2 | Винт регулировочный | |
| 34 | К***9 | Крышка | |
| 35 | К***2 | Шайба | |
| 36 | [***] | Гайка М24х2-7М.5.019 ГОСТ5915-70 | |
| 37 | К***3 | Замок | |
| 38 | К***2 | Пробка | |
| 39 | К***3 | Болт | |
| 40 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 41 | К***1 | Болт | |
| 42 | [***] | Болт М16-8gх50.46.20.019 ГОСТ7796-70 |
