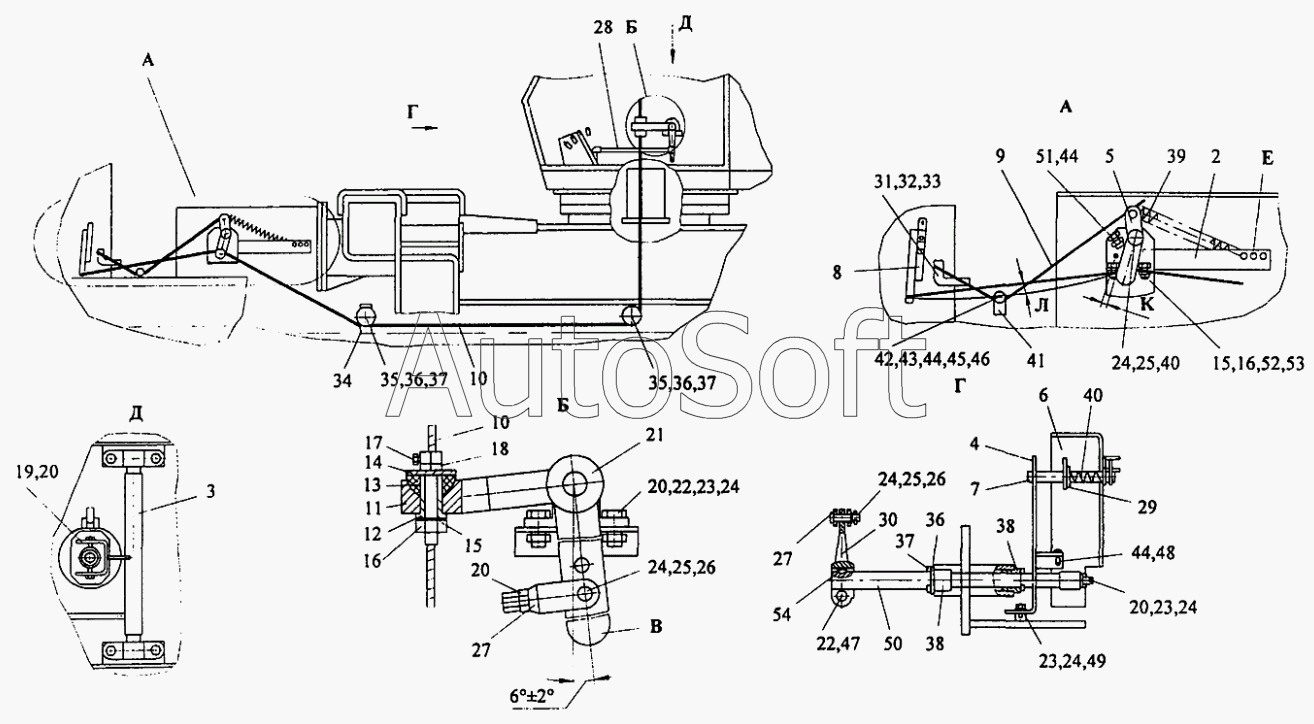

Каталог запасных частей к технике: Автокран КС-35715 (2002). Привод управления двигателем КС-35715.72.000
42
29
30
31
32
33
34
35
35
36
36
36
37
37
37
38
38
39
40
40
41
28
43
44
44
44
45
46
47
48
49
50
51
52
53
54
15
15
2
3
4
5
6
7
8
9
10
10
11
12
13
14
16
16
17
18
19
20
20
20
20
21
22
22
23
23
23
24
24
24
24
24
24
25
25
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Кронштейн | |
| 5 | К***1 | Рычаг | |
| 6 | К***0 | Педаль | |
| 7 | К***0 | Фиксатор | |
| 8 | К***0 | Рычаг | |
| 9 | К***0 | Трос в сборе | |
| 10 | К***1 | Трос | |
| 11 | К***1 | Кольцо | |
| 12 | К***2 | Втулка | |
| 13 | К***3 | Опора сферическая | |
| 14 | К***4 | Шайба | |
| 15 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 16 | [***] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 17 | [***] | Болт М6-8gх16.46.20.019 ГОСТ7798-70 | |
| 18 | К***1 | Винт | |
| 19 | К***3 | Болт | |
| 20 | [***] | Гайка М10-7Н.5.019 ГОСТ5915-70 | |
| 21 | К***1 | Подшипник | |
| 22 | [***] | Болт М10-8gх30.46.20.019 ГОСТ7798-70 | |
| 23 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 24 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 25 | [***] | Шплинт 2,5х25.016 ГОСТ397-79 | |
| 26 | [***] | Ось 6-10в12х36.20.Ц9хр ГОСТ9650-80 | |
| 27 | У***1 | Вилка | |
| 28 | К***7 | Тяга | |
| 29 | К***5 | Шайба | |
| 30 | К***8 | Рычаг | |
| 31 | К***5 | Шайба | |
| 32 | [***] | Винт В.М5-8gх12.46.019 ГОСТ17473-80 | |
| 33 | [***] | ГайкаМ5-7Н.04.15.01 ГОСТ5916-70 | |
| 34 | К***0 | Кронштейн | |
| 35 | К***7 | Ролик | |
| 36 | [***] | Шайба 20.02Ст3пс.019 ГОСТ11371-78 | |
| 37 | [***] | Шплинт 4х40.016 ГОСТ397-79 | |
| 38 | К***8 | Втулка | |
| 39 | К***1 | Пружина | |
| 40 | К***3 | Пружина | |
| 41 | К***5 | Уголок | |
| 42 | К***3 | Ось | |
| 43 | К***4 | Ролик | |
| 44 | [***] | Гайка М8-7Н.5.019 ГОСТ5915-70 | |
| 45 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 46 | [***] | Шайба 8.01.08кп.019 ГОСТ11371-78 | |
| 47 | [***] | Шайба 12.01.08кп.019 ГОСТ11371-78 | |
| 48 | [***] | Болт М8-8gх30.46.20.019 ГОСТ7798-70 | |
| 49 | [***] | Болт М10-8gх25.46.20.019 ГОСТ7798-70 | |
| 50 | К***9 | Валик | |
| 51 | [***] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 52 | У***2 | Кольцо | |
| 53 | [***] | Болт М12-8gх30.46.20.019 ГОСТ7798-70 | |
| 54 | [***] | Шпонка сегментная 6х10 ГОСТ2471-80 |
