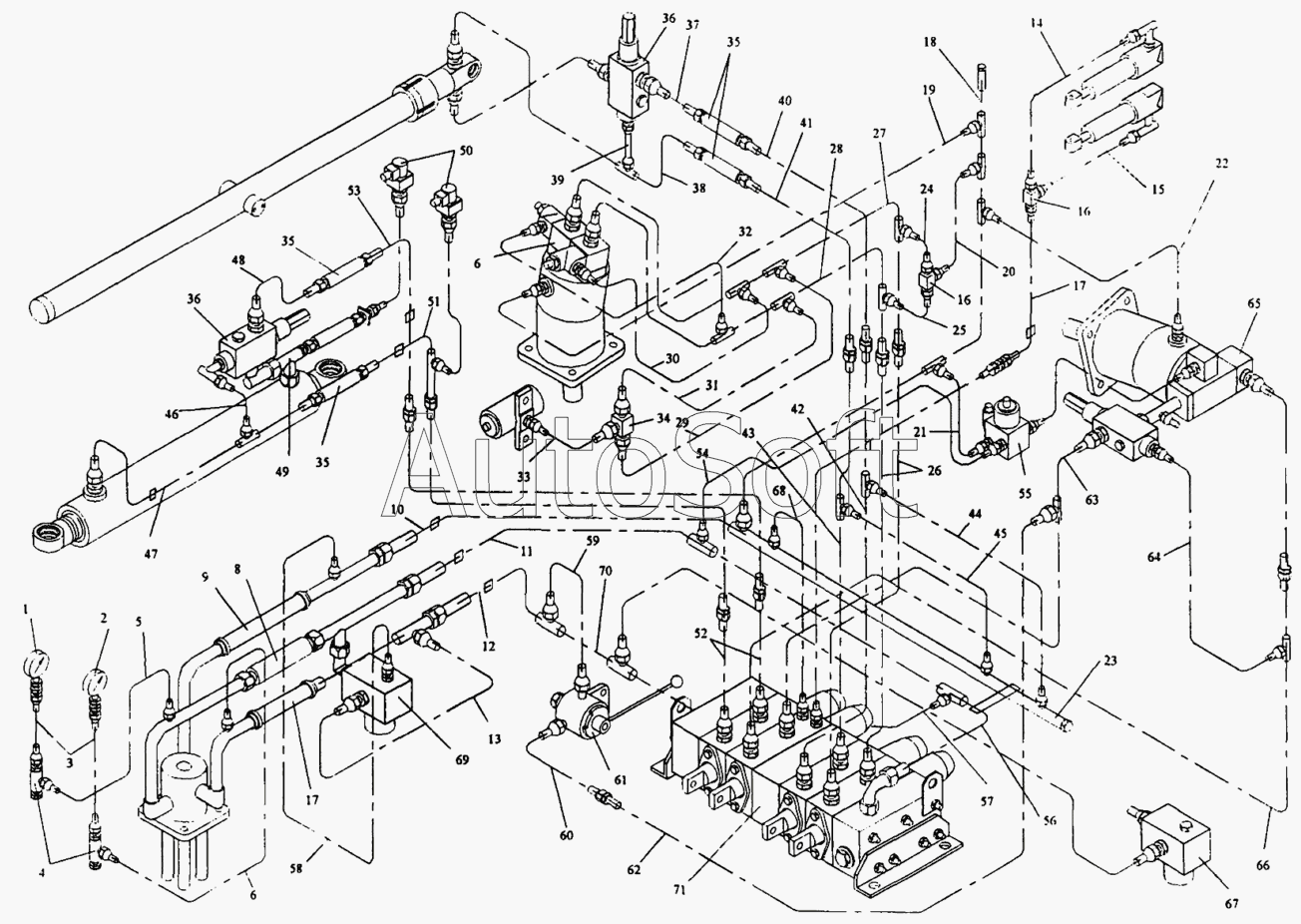

Каталог запасных частей к технике: Автокран КС-35715 (2002). Гидрооборудование поворотной части
47
55
54
53
52
51
50
50
49
48
55
46
45
44
43
42
41
40
39
64
71
70
69
69
68
67
66
65
38
63
62
61
60
59
58
57
56
10
19
18
17
17
16
16
15
14
13
12
11
20
9
8
6
6
5
4
3
2
29
37
36
36
35
35
35
34
33
32
31
30
1
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Манометр МТП-1М-25 МПа | |
| 2 | [***] | Манометр МТП-1М-1,6 МПа | |
| 3 | К***1 | Труба в сборе | |
| 4 | К***0 | Вентиль | |
| 5 | К***9 | Труба в сборе | |
| 6 | К***0 | Труба в сборе | |
| 7 | К***5 | Рукав | |
| 8 | [***] | Рукав РВД 25-25-580-У | |
| 9 | К***6 | Рукав | |
| 10 | К***9 | Труба в сборе | |
| 11 | К***0 | Труба в сборе | |
| 12 | К***0 | Труба в сборе | |
| 13 | К***2 | Труба в сборе | |
| 14 | К***0 | Труба в сборе | |
| 15 | К***3 | Труба в сборе | |
| 16 | К***9 | Тройник | |
| 17 | К***1 | Труба в сборе | |
| 18 | К***0 | Труба в сборе | |
| 19 | К***7 | Труба в сборе | |
| 20 | К***5 | Труба в сборе | |
| 21 | К***8 | Труба в сборе | |
| 22 | К***3 | Труба в сборе | |
| 23 | К***0 | Труба в сборе | |
| 24 | К***2 | Труба в сборе | |
| 25 | К***3 | Труба в сборе | |
| 26 | К***2 | Труба в сборе | |
| 27 | К***0 | Труба в сборе | |
| 28 | К***0 | Труба в сборе | |
| 29 | К***7 | Труба в сборе | |
| 30 | К***4 | Труба в сборе | |
| 31 | К***1 | Труба в сборе | |
| 32 | К***3 | Труба в сборе | |
| 33 | К***0 | Труба в сборе | |
| 34 | К***1 | Клапан "ИЛИ" | |
| 35 | [***] | Рукав РВД 12-21-650-У1 | |
| 36 | К***1 | Клапан обратный управляемый | |
| 37 | К***0 | Труба в сборе | |
| 38 | К***1 | Труба в сборе | |
| 39 | К***0 | Труба в сборе | |
| 40 | К***0 | Труба в сборе | |
| 41 | К***1 | Труба в сборе | |
| 42 | К***0 | Труба в сборе | |
| 43 | К***1 | Труба в сборе | |
| 44 | К***6 | Труба в сборе | |
| 45 | К***7 | Труба в сборе | |
| 46 | К***7 | Труба в сборе | |
| 47 | К***0 | Труба в сборе | |
| 48 | К***0 | Труба в сборе | |
| 49 | К***0 | Тройник | |
| 50 | [***] | Датчик давления МД250Т ТУ МД-Т-6 | |
| 50 | [***] | Преобразователь давления | |
| 51 | К***0 | Труба в сборе | |
| 52 | К***0 | Труба в сборе | |
| 53 | К***1 | Труба в сборе | |
| 54 | К***3 | Труба в сборе | |
| 55 | Г***2 | Гидрораспределитель | |
| 55 | У***1 | Комплект ЗИП с гидрораспределителем | |
| 56 | К***0 | Труба в сборе | |
| 57 | К***2 | Труба в сборе | |
| 58 | К***8 | Труба в сборе | |
| 59 | К***2 | Труба в сборе | |
| 60 | К***0 | Труба в сборе | |
| 61 | К***0 | Кран-дроссель | |
| 62 | К***2 | Труба в сборе | |
| 63 | К***0 | Труба в сборе | |
| 64 | К***5 | Труба в сборе | |
| 65 | У***2 | Гидроблок уравновешивания | |
| 66 | К***0 | Труба в сборе | |
| 67 | К***5 | Термометр | |
| 68 | К***0 | Труба в сборе | |
| 69 | У***0 | Гидроблок | |
| 69 | У***1 | Гидроблок | |
| 70 | К***0 | Труба в сборе | |
| 71 | У***1 | Гидрораспределитель секционный |
