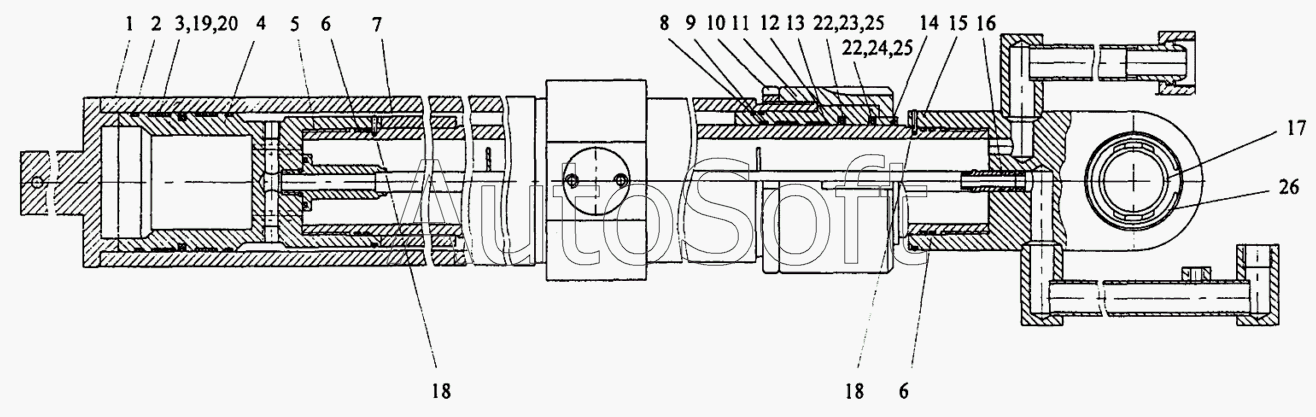

Каталог запасных частей к технике: Автокран КС-35715 (2002). Гидроцилиндр КС-35714.63.900-04
14
26
25
25
24
23
22
22
20
19
18
18
17
16
15
1
13
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Цилиндр | |
| 2 | У***3 | Кольцо опорное | |
| 3 | [***] | Манжета 1-125х105-6 ГОСТ14896-84 | |
| 4 | К***0 | Поршень в сборе | |
| 5 | К***3 | Шток | |
| 6 | [***] | Кольцо 090-096-36-2-2 ГОСТ9833-73 | |
| 7 | К***4 | Проставка | |
| 8 | [***] | Кольцо 120-125-30-2-2 ГОСТ9833-73 | |
| 9 | У***2 | Кольцо опорное | |
| 10 | К***5 | Контргайка | |
| 11 | К***6 | Гайка | |
| 12 | К***2 | Втулка направляющая | |
| 13 | У***2 | Кольцо опорное | |
| 14 | [***] | Грязесъемник 2-100 ГОСТ24811-81 | |
| 15 | К***0 | Проушина в сборе | |
| 16 | [***] | Кольцо 014-018-25-2-2 ГОСТ9833-73 | |
| 17 | 1***5 | Подшипник ГОСТ3635-78 | |
| 18 | К***3 | Кольцо стопорное | |
| 19 | К***2 | Кольцо защитное | |
| 20 | К***7 | Манжетодержатель | |
| 21 | К***1 | Фланец | |
| 22 | [***] | Манжета 1-120х100-6 ГОСТ14896-84 | |
| 23 | К***8 | Кольцо защитное | |
| 24 | К***9 | Кольцо защитное | |
| 25 | К***7 | Кольцо упорное | |
| 26 | [***] | Кольцо В85 ГОСТ13943-86 |
