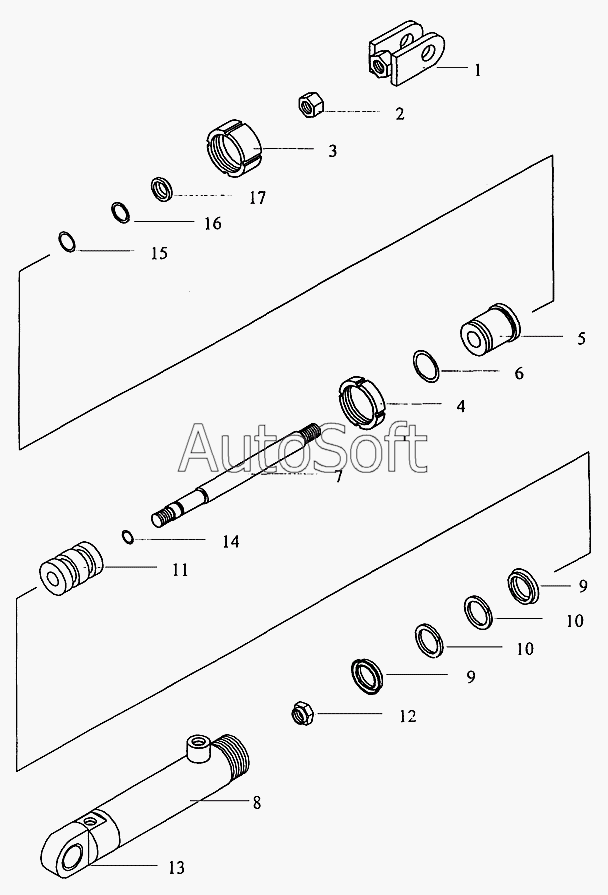

Каталог запасных частей к технике: Автокран КС-35715 (2002). Гидроцилиндр КС-3577А.35.020
9
9
17
16
15
14
13
12
11
10
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Проушина | |
| 2 | [***] | Гайка М16х1,5-7Н.5.019 ГОСТ5915-70 | |
| 3 | К***2 | Гайка | |
| 4 | К***4 | Гайка | |
| 5 | К***1 | Крышка | |
| 6 | [***] | Кольцо уплотнительное 032-040-46-2-2 ГОСТ9833-73 | |
| 7 | К***1 | Шток | |
| 8 | К***0 | Корпус | |
| 9 | [***] | Манжета 1-40х30-6 ГОСТ14896-84 | |
| 10 | К***7 | Кольцо защитное | |
| 11 | К***1 | Поршень | |
| 12 | К***8 | Гайка | |
| 13 | К***9 | Втулка | |
| 14 | [***] | Кольцо уплотнительное 013-017-25-2-2 ГОСТ9833-73 | |
| 15 | [***] | Кольцо уплотнительное 020-025-30-2-2 ГОСТ9833-73 | |
| 16 | К***2 | Кольцо защитное | |
| 17 | К***3 | Грязесъемник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
