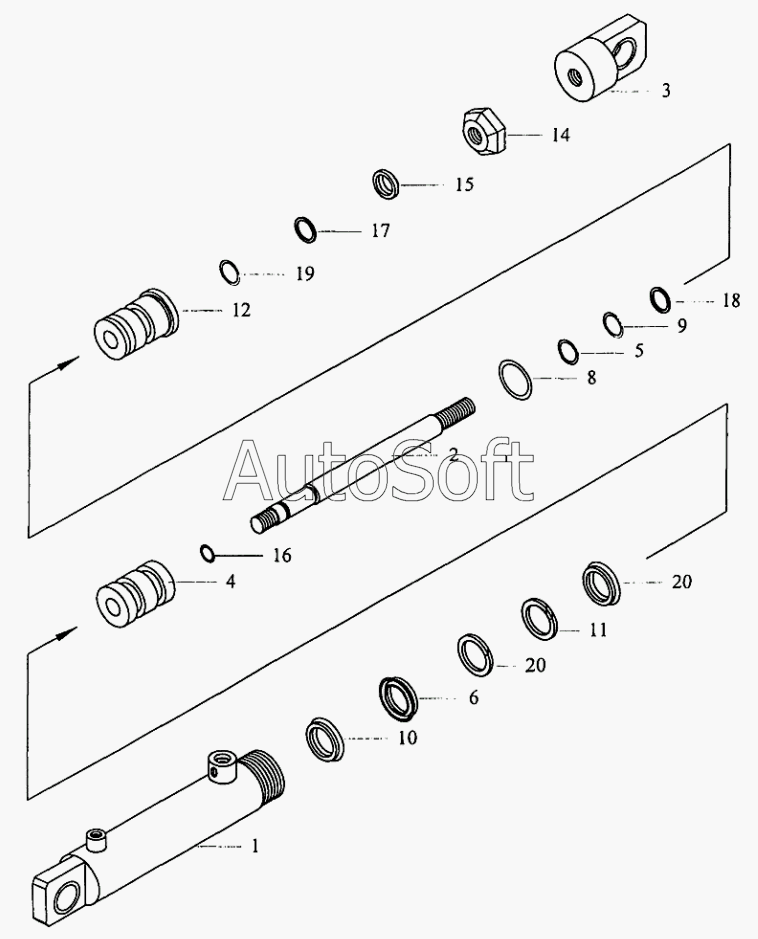

Каталог запасных частей к технике: Автокран КС-35715 (2002). Гидроцилиндр КС-3574.31.300-1
11
20
20
19
18
17
16
15
14
12
1
10
9
8
7
6
5
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Гильза в сборе | |
| 2 | К***1 | Шток | |
| 3 | К***1 | Проушина | |
| 5 | К***4 | Шайба регулировочная | |
| 6 | К***1 | Манжетодержатель | |
| 7 | К***1 | Поршень | |
| 8 | К***1 | Кольцо стопорное | |
| 9 | К***1 | Кольцо пружинное | |
| 10 | К***1 | Сегмент | |
| 11 | К***1 | Кольцо защитное | |
| 12 | К***1 | Крышка | |
| 14 | [***] | Гайка М30х1,5-7Н.04.019 ГОСТ11871-88 | |
| 15 | [***] | Грязесъемник 2-40 ГОСТ24811-81 | |
| 16 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 17 | [***] | Кольцо 040-045-30-2-2 ГОСТ9833-73 | |
| 18 | [***] | Кольцо 055-063-46-2-2 ГОСТ9833-73 | |
| 19 | [***] | Манжета 1-51х40-6 ГОСТ14896-84 | |
| 20 | [***] | Манжета 1-63-х48-6 ГОСТ14896-84 |
