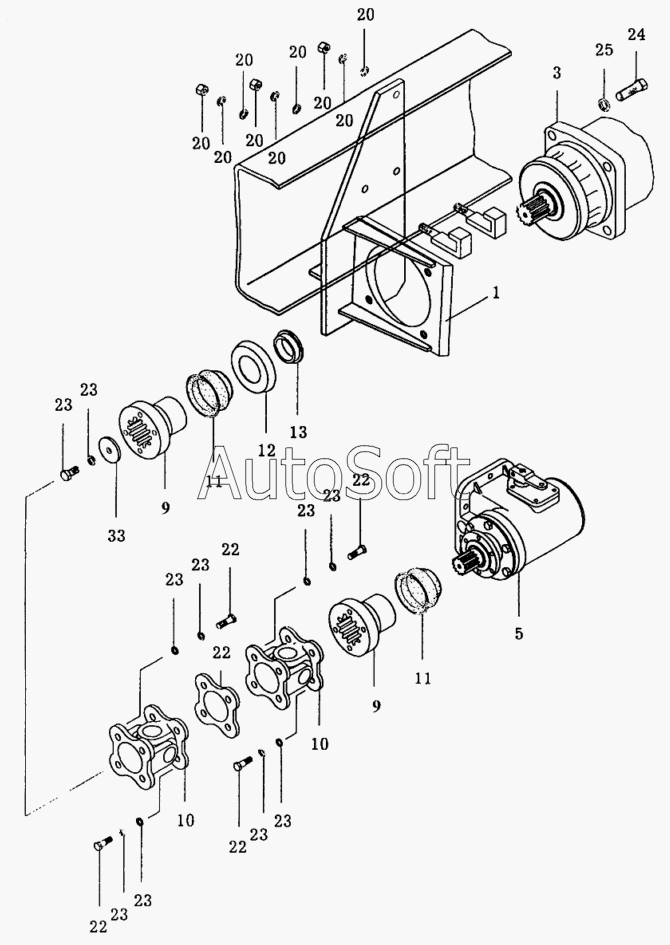

Каталог запасных частей к технике: Автокран КС-35715 (2002). Привод насоса КС-35715.14.000
11
11
22
13
12
1
11
11
10
10
9
9
9
9
5
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Кронштейн | |
| 3 | 3***4 | Гидронасос | |
| 5 | К***0 | Коробка отбора мощности | |
| 6 | [***] | Болт М12х1,25-8gх40.46.019 ГОСТ7798-70 | |
| 7 | [***] | Гайка М12х1,25-7Н.5.019 ГОСТ5915-70 | |
| 8 | [***] | Шайба 12.65Г ГОСТ6402-70 | |
| 9 | К***1 | Фланец | |
| 9 | К***7 | Фланец | |
| 10 | К***0 | Кардан | |
| 11 | К***4 | Муфта | |
| 11 | К***4 | Муфта защитная | |
| 12 | К***8 | Отбойный диск | |
| 13 | К***7 | Втулка | |
| 17 | [***] | Шайба 16.65Г ГОСТ6402-70 | |
| 18 | [***] | Гайка М16-7Н.5.019 ГОСТ5915-70 | |
| 19 | К***1 | Шайба | |
| 20 | [***] | Болт М16-8gх50.46.019 ГОСТ7798-70 | |
| 21 | [***] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 22 | К***8 | Пластина | |
| 33 | К***1 | Прижим | |
| 33 | К***0 | Прижим |
