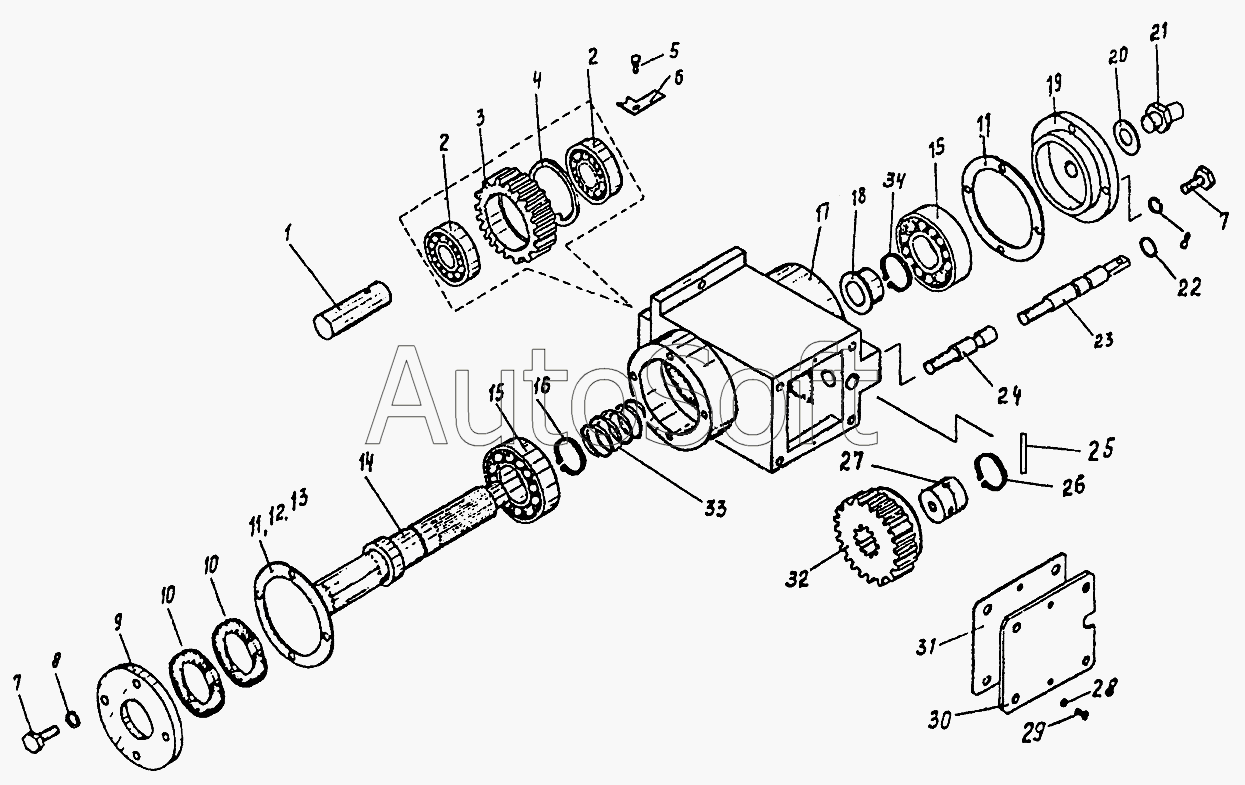

Каталог запасных частей к технике: Автокран КС-35715 (2002). Коробка отбора мощности КС-35715.14.100
1
2
2
3
4
5
6
7
7
8
8
9
10
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***5 | Ось | |
| 2 | 4***6 | Подшипник ГОСТ8338-75 | |
| 3 | К***5 | Колесо зубчатое | |
| 4 | [***] | Кольцо В70 ГОСТ13943-86 | |
| 5 | [***] | Болт М6-8gх20.46.019 ГОСТ7798-70 | |
| 6 | [***] | Шайба 6.01.019 ГОСТ13463-77 | |
| 7 | [***] | Болт М8-8gх25.46.20.019 ГОСТ7798-70 | |
| 8 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 9 | К***1 | Крышка | |
| 10 | [***] | Манжета 1.2-50х70-1 ГОСТ8752-79 | |
| 11 | К***2 | Прокладка | |
| 12 | К***9 | Прокладка | |
| 13 | К***1 | Прокладка | |
| 14 | К***3 | Вал | |
| 15 | 3***Л | Подшипник ГОСТ8338-75 | |
| 16 | [***] | Кольцо В90 ГОСТ13943-86 | |
| 17 | К***1 | Корпус | |
| 18 | К***9 | Втулка | |
| 19 | К***8 | Крышка | |
| 20 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 21 | К***6 | Штуцер | |
| 22 | [***] | Кольцо 025-030-30-2-2 ГОСТ9833-73 | |
| 23 | К***5 | Поршень | |
| 24 | К***4 | Толкатель | |
| 25 | К***1 | Штифт | |
| 26 | [***] | Кольцо 56.016 ГОСТ2833-77 | |
| 27 | К***2 | Втулка | |
| 28 | К***8 | Шайба | |
| 29 | [***] | Болт М6-8gх16.46.20.019 ГОСТ7798-70 | |
| 30 | К***6 | Крышка | |
| 31 | К***7 | Прокладка | |
| 32 | К***7 | Колесо зубчатое | |
| 33 | К***1 | Пружина | |
| 34 | [***] | Кольцо В40 ГОСТ13942-86 |
