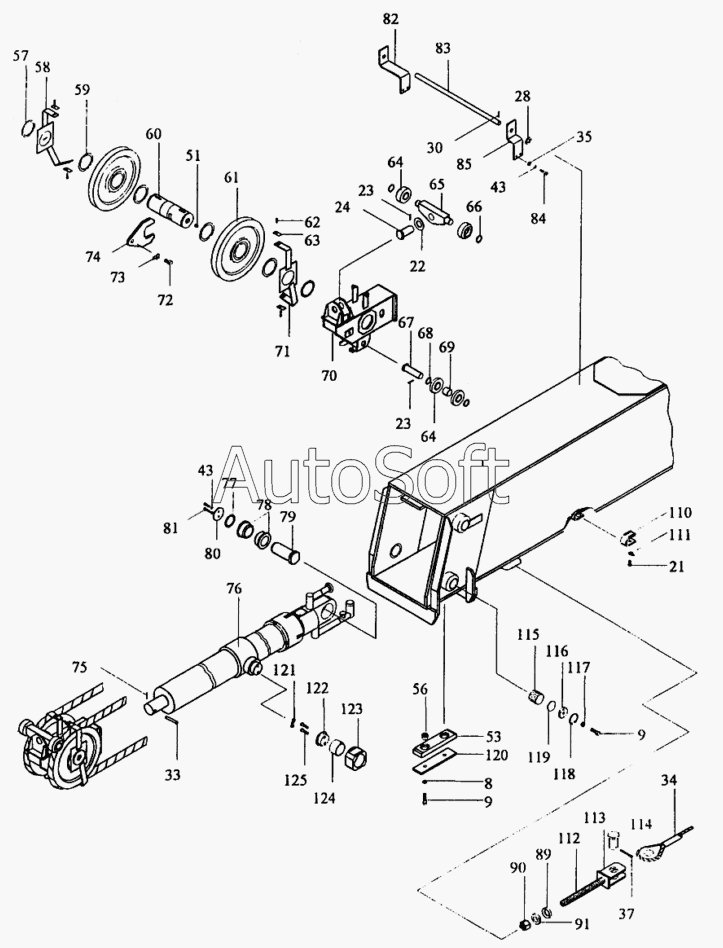

Каталог запасных частей к технике: Автокран КС-35715 (2002). Установка телескопической стрелы КС-35714.63.000
81
110
91
90
89
85
84
83
82
111
80
79
78
77
76
75
74
73
112
113
114
115
116
117
118
119
120
121
122
123
124
125
57
9
9
21
22
23
23
24
28
30
33
34
35
37
43
43
51
53
56
8
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-35714.63.600-1 | К***1 | Секция средняя | |
| 8 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 9 | [***] | Болт М16-8gх40.66.019 ГОСТ7798-70 | |
| 21 | [***] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 22 | [***] | Шайба 36.02.Ст3пс.019 ГОСТ11371-78 | |
| 23 | [***] | Шплинт 5х50.019 ГОСТ397-79 | |
| 24 | К***5 | Ось | |
| 28 | [***] | Шайба 20.02.Ст3пс.019 ГОСТ11371-78 | |
| 30 | [***] | Шплинт 4х28.016 ГОСТ397-79 | |
| 33 | К***9 | Ось | |
| 34 | К***0 | Канат | |
| 35 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 37 | [***] | Шплинт 8х71.019 ГОСТ397-79 | |
| 43 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 51 | [***] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 53 | К***1 | Накладка | |
| 56 | К***1 | Гайка | |
| 57 | [***] | Кольцо В80 ГОСТ13940-86 | |
| 58 | К***0 | Ограждение | |
| 59 | К***7 | Прокладка | |
| 60 | К***8 | Ось | |
| 61 | К***0 | Блок | |
| 62 | [***] | Болт М8-8gх16.46.019 ГОСТ7798-70 | |
| 63 | К***5 | Планка отгибная | |
| 64 | К***3 | Ролик | |
| 65 | К***7 | Траверса | |
| 66 | [***] | Кольцо В30 ГОСТ13942-86 | |
| 67 | К***1 | Ось | |
| 68 | К***2 | Втулка | |
| 69 | К***1 | Втулка | |
| 70 | К***0 | Кронштейн | |
| 71 | К***1 | Ограждение | |
| 72 | [***] | Болт М16-8gх30.46.019 ГОСТ7798-70 | |
| 73 | [***] | Шайба 16.01.019 ГОСТ13463-77 | |
| 74 | К***2 | Оседержатель | |
| 75 | [***] | Шплинт 3,2х25.016 ГОСТ397-79 | |
| 76 | К***4 | Гидроцилиндр | |
| 77 | К***5 | Шайба | |
| 78 | К***1 | Втулка | |
| 79 | К***8 | Ось | |
| 80 | У***1 | Шайба упорная | |
| 81 | [***] | Болт М10-8gх25.46.019 ГОСТ7798-70 | |
| 82 | К***0 | Кронштейн | |
| 83 | К***8 | Ось | |
| 84 | [***] | Болт М10-8gх20.46.019 ГОСТ7798-70 | |
| 85 | К***7 | Кронштейн | |
| 89 | К***6 | Шайба | |
| 90 | К***9 | Гайка | |
| 91 | К***7 | Шайба | |
| 110 | К***0 | Скоба | |
| 111 | [***] | Шайба 12.01.019 ГОСТ13463-77 | |
| 112 | К***1 | Тяга | |
| 113 | К***0 | Кронштейн | |
| 114 | К***9 | Ось | |
| 115 | К***1 | Упор | |
| 116 | К***1 | Шайба | |
| 117 | [***] | Гайка М16-7Н.04.15.019 ГОСТ5916-70 | |
| 118 | [***] | Кольцо В56 ГОСТ13943-86 | |
| 119 | К***1 | Лист | |
| 120 | К***1 | Подошва | |
| 121 | [***] | Проволока 1,0-0-С ГОСТ3282-74 (L=4м) | |
| 122 | К***1 | Втулка | |
| 123 | К***1 | Втулка | |
| 124 | К***1 | Втулка | |
| 125 | [***] | Болт 3М12-8gх45.46.20.019 ГОСТ7798-70 |
