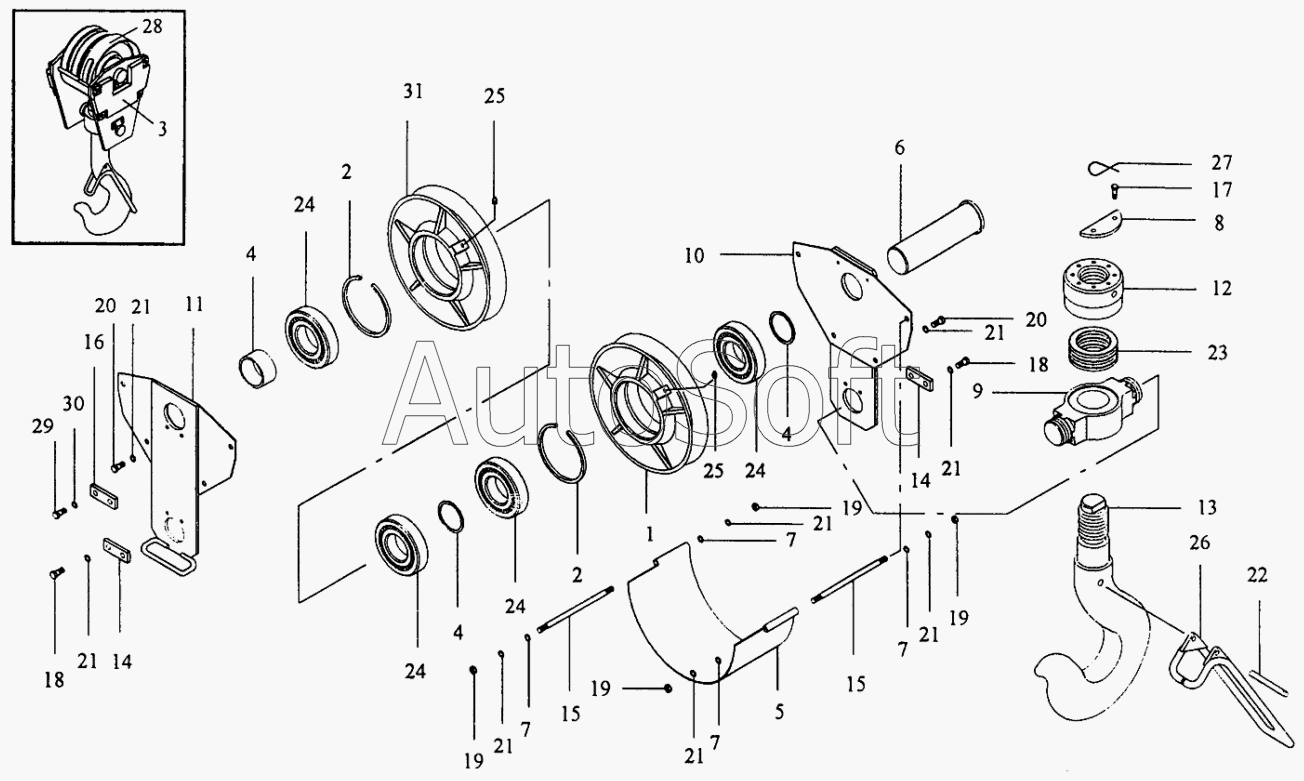

Каталог запасных частей к технике: Автокран КС-35715 (2002). Подвеска крюковая КС-3578.63.300
16
31
30
29
28
27
26
25
25
24
24
24
24
23
22
21
21
21
21
21
21
21
21
20
20
19
19
19
19
18
18
17
1
15
15
14
14
13
12
11
10
9
8
7
7
7
7
6
5
4
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***3 | Блок | |
| 2 | У***7 | Кольцо | |
| 3 | К***1 | Груз | |
| 4 | К***1 | Втулка | |
| 5 | К***4 | Кожух | |
| 6 | К***2 | Ось | |
| 7 | У***2 | Кольцо | |
| 8 | К***3 | Планка | |
| 9 | К***5 | Траверса | |
| 10 | К***3 | Обойма | |
| 11 | К***0 | Обойма | |
| 12 | К***0 | Гайка | |
| 13 | К***4 | Крюк | |
| 14 | У***1 | Оседержатель | |
| 15 | К***5 | Шпилька | |
| 16 | У***3 | Оседержатель | |
| 17 | [***] | Болт 3М10-8gх20.46.019 ГОСТ7798-70 | |
| 18 | [***] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 19 | [***] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 20 | [***] | Болт М12-8gх40.46.019 ГОСТ7798-70 | |
| 21 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 22 | [***] | Штифт 12х120.3.6.019 ГОСТ10774-80 | |
| 23 | 8***6 | Подшипник ГОСТ7872-89 | |
| 24 | 6***4 | Подшипник ГОСТ7242-81 | |
| 25 | [***] | Масленка 1.2.В1 ГОСТ19853-74 | |
| 26 | [***] | Замок 18-2 ГОСТ12840-80 | |
| 27 | [***] | Проволока 2-1 ГОСТ3282-74 (L=215мм) | |
| 28 | К***0 | Кожух | |
| 29 | [***] | Болт М12-8gх25.46.019 ГОСТ7798-70 | |
| 30 | [***] | Шайба 16.65Г.019 РОСТ 6402-70 | |
| 31 | У***3 | Блок |
