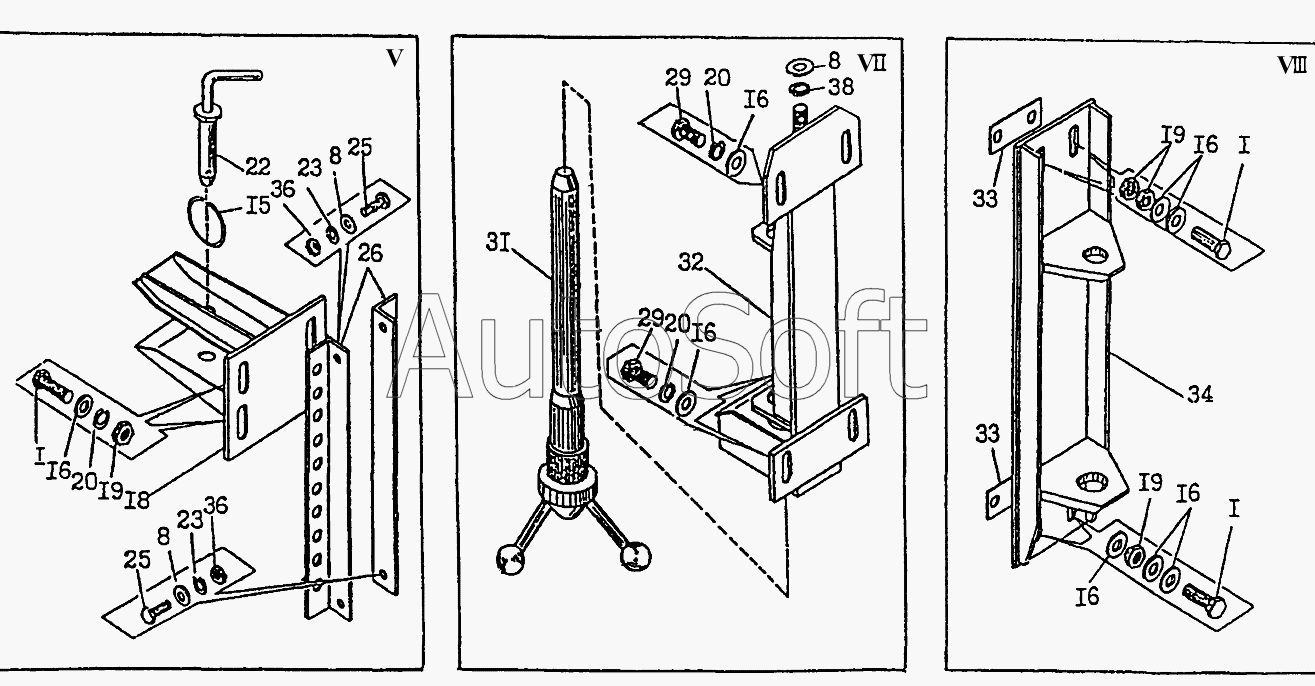

Каталог запасных частей к технике: Автокран КС-35715 (2002). Установка гуська КС-35714.62.000
23
23
38
36
36
34
33
33
32
31
29
29
26
25
25
1
1
1
22
20
20
20
19
19
19
18
16
16
16
16
16
16
15
8
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М16-8gх50.46.019 ГОСТ7798-70 | |
| 8 | [***] | Гайка М10-7Н.04.019 ГОСТ5915-70 | |
| 15 | К***1 | Кольцо | |
| 16 | [***] | Шайба 16.02Вст3пс.019 ГОСТ11371-78 | |
| 18 | К***4 | Кронштейн | |
| 19 | [***] | Гайка М16-7Н.04.019 ГОСТ5916-70 | |
| 20 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 21 | [***] | Болт М16-8gх45.46.019 ГОСТ 7798-70 | |
| 22 | К***0 | Палец | |
| 23 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 25 | [***] | Болт М10-8gх30.46.019 ГОСТ7798-70 | |
| 26 | К***4 | Уголок | |
| 29 | [***] | Болт М16-8gх30.46.019 ГОСТ7798-70 | |
| 31 | К***2 | Ось | |
| 32 | К***0 | Кронштейн | |
| 33 | К***4 | Планка | |
| 34 | К***0 | Кронштейн | |
| 36 | К***6 | Оседержатель | |
| 38 | У***5 | Кольцо |
