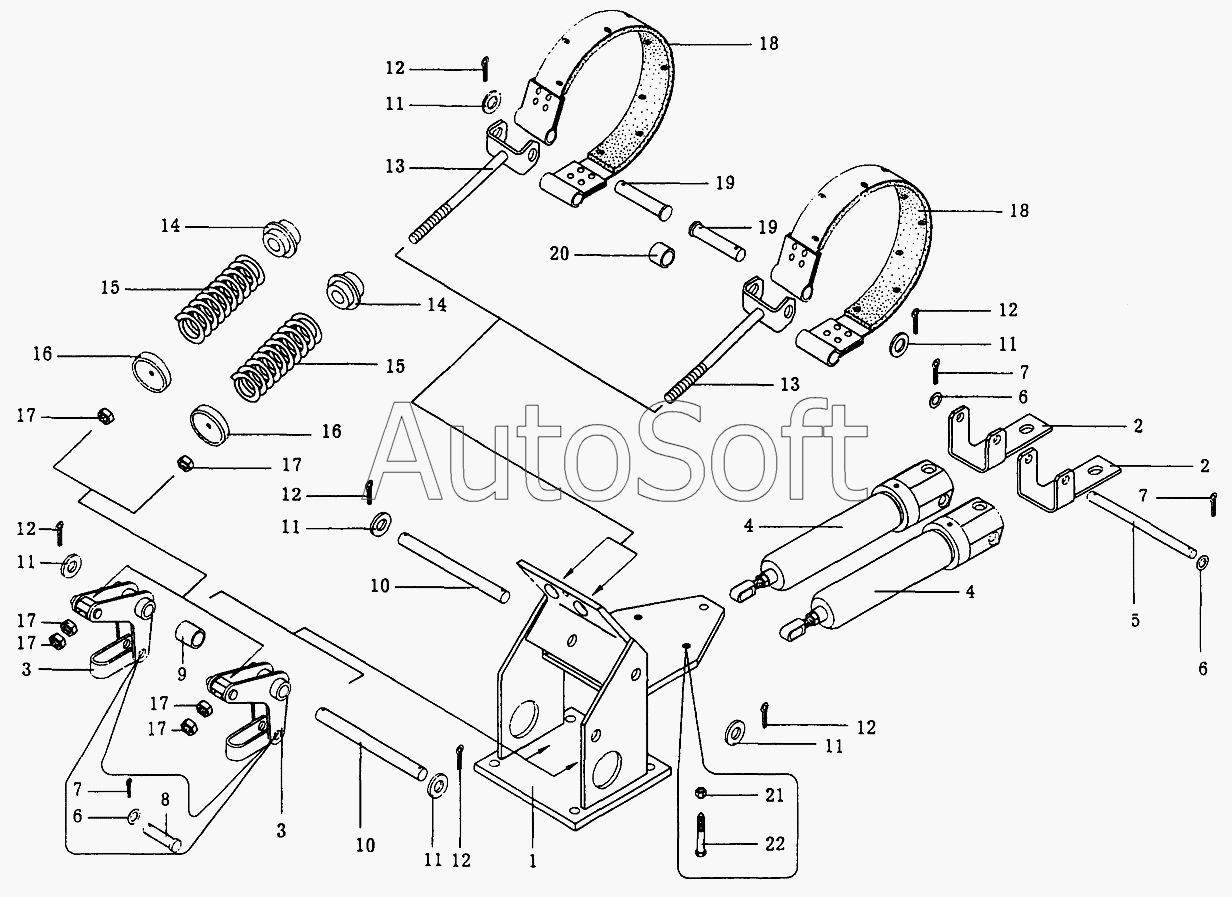

Каталог запасных частей к технике: Автокран КС-35715 (2002). Тормоз КС-3577.26.500-01
12
12
12
12
12
12
22
21
20
19
19
18
18
17
17
17
17
17
17
16
16
15
15
14
14
13
13
1
11
11
11
11
11
11
10
10
9
8
7
7
7
6
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Кронштейн | |
| 2 | К***5 | Основание | |
| 3 | К***0 | Рычаг | |
| 4 | К***1 | Размыкатель тормоза | |
| 5 | [***] | Ось 12х12х180.45.Ц9хр ГОСТ9650-80 | |
| 6 | [***] | Шайба 12.01.08кп.019 ГОСТ11371-78 | |
| 7 | [***] | Шплинт 3,2х20.016 ГОСТ397-79 | |
| 8 | [***] | Ось 6-12в12х50.20.Ц9хр ГОСТ9650-80 | |
| 9 | К***6 | Кольцо | |
| 10 | [***] | Ось 1,2-16х180.45.Ц9хр ГОСТ9650-80 | |
| 11 | [***] | Шайба 16.02Ст3пс.019 ГОСТ11371-78 | |
| 12 | [***] | Шплинт 4,0х25.016 ГОСТ397-79 | |
| 13 | К***0 | Тяга | |
| 14 | К***8 | Втулка | |
| 15 | К***1 | Пружина | |
| 16 | К***2 | Тарелка | |
| 17 | [***] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 18 | К***0 | Лента тормозная | |
| 19 | [***] | Ось 6-16в12х80.45.Ц9хр ГОСТ9650-80 | |
| 20 | К***7 | Кольцо | |
| 21 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 22 | [***] | Винт ВМ10-8gх50.14Н.019 ГОСТ1483-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
