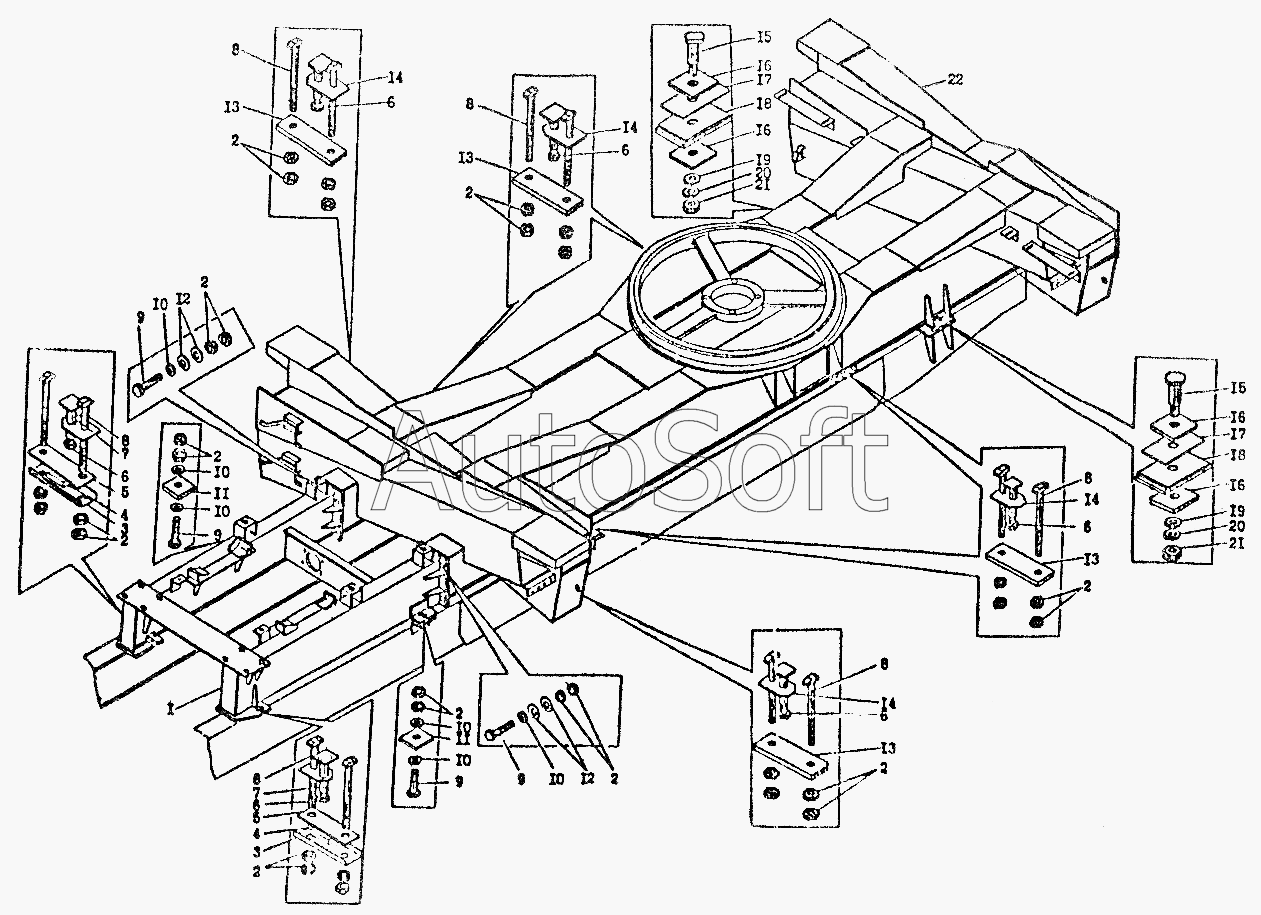

Каталог запасных частей к технике: Автокран КС-3574 (2002). Установка рамы КС-3574К.30.000
12
12
22
21
21
20
20
19
19
18
18
17
17
16
16
16
16
15
15
14
14
14
14
13
13
13
13
1
11
11
10
10
10
10
10
10
9
9
9
9
8
8
8
8
8
7
7
6
6
6
6
6
6
6
5
5
4
4
3
3
2
2
2
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Надрамник | |
| 2 | [***] | Гайка М20х1,5-7Н.5.019 ГОСТ5915-70 | |
| 3 | К***1 | Обойма | |
| 4 | К***5 | Амортизатор | |
| 5 | К***2 | Планка | |
| 6 | [***] | Болт М20-8gх50.46.019 ГОСТ7798-70 | |
| 7 | К***0 | Распорка | |
| 8 | К***2 | Болт | |
| 9 | К***9 | Болт | |
| 10 | [***] | Шайба 20.02.Ст3пс.019 ГОСТ11371-78 | |
| 11 | К***4 | Прокладка | |
| 12 | К***8 | Прокладка | |
| 13 | К***3 | Планка | |
| 14 | К***0 | Распорка | |
| 15 | К***8 | Болт | |
| 16 | К***9 | Шайба | |
| 17 | К***6 | Прокладка | |
| 18 | К***0 | Проставка | |
| 19 | [***] | Шайба 24.02.Ст3пс.019 ГОСТ11371-78 | |
| 20 | [***] | Шайба 24.65Г.019 ГОСТ6402-70 | |
| 21 | [***] | Гайка М24-7Н.5.019 ГОСТ5915-70 | |
| 22 | К***0 | Рама |
