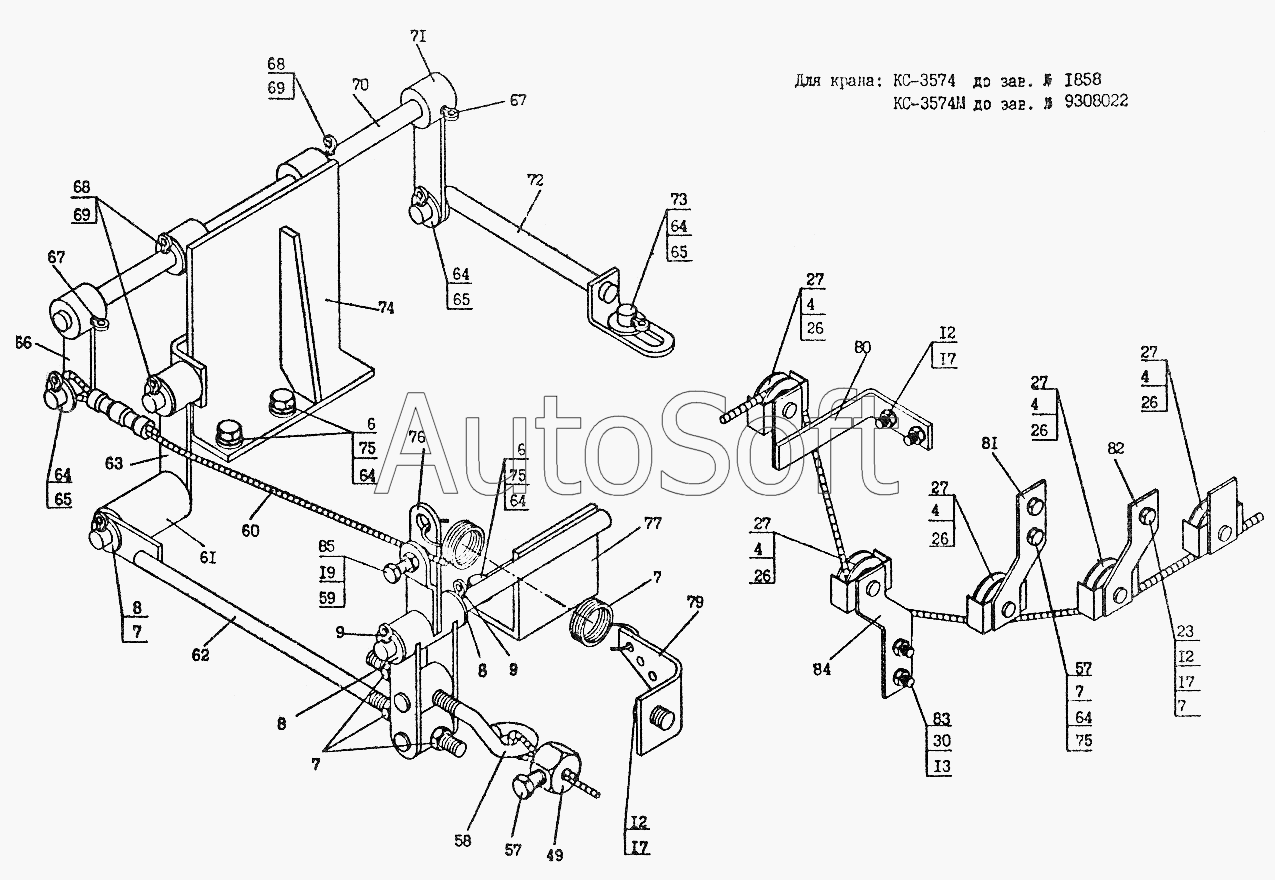

Каталог запасных частей к технике: Автокран КС-3574 (2002). Приводы управления двигателем КС-3574.72.000 КС-3574.72.000-02
75
75
75
65
65
65
66
67
67
68
68
69
69
70
71
72
73
74
64
64
64
64
64
64
76
77
78
79
80
81
82
83
84
85
27
27
27
27
27
6
6
7
7
7
7
8
8
8
9
9
12
12
12
13
17
17
17
19
23
26
26
26
26
26
4
4
4
4
4
30
49
57
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | [***] | Шайба 20.02.ВСт3пс.019 ГОСТ11371-78 | |
| 6 | [***] | Болт М8-8gх30.46.20.019 ГОСТ7798-70 | |
| 7 | [***] | Гайка М8-7Н.5.019 ГОСТ5915-70 | |
| 8 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 9 | [***] | Шплинт 2,5х25.016 ГОСТ397-79 | |
| 12 | [***] | Гайка М10-7Н.5.019 ГОСТ5915-70 | |
| 13 | [***] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 17 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 19 | [***] | Болт М6-8gх16.46.20.019 ГОСТ7798-70 | |
| 23 | [***] | Болт М10-8gх30.46.20.019 ГОСТ7798-70 | |
| 26 | [***] | Шплинт 4х36.016 ГОСТ397-79 | |
| 27 | К***7 | Ролик | |
| 30 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 49 | К***6 | Муфта | |
| 57 | [***] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 58 | У***0 | Растяжка | |
| 59 | [***] | Гайка М6-7Н.5.019 ГОСТ5915-70 | |
| 60 | К***0 | Трос в сборе | |
| 61 | К***2 | Втулка | |
| 62 | К***1 | Тяга | |
| 63 | К***0 | Рычаг | |
| 64 | [***] | Шайба 8.01.08кп.019 ГОСТ11371-78 | |
| 65 | [***] | Шплинт 2,0х16.016 ГОСТ397-79 | |
| 66 | К***1 | Рычаг | |
| 67 | [***] | Шплинт 5,0х36.019 ГОСТ397-79 | |
| 68 | [***] | Шайба 12.01.08кп.019 ГОСТ11371-78 | |
| 69 | [***] | Шплинт 3,2х25.016 ГОСТ397-79 | |
| 70 | К***1 | Вал | |
| 71 | К***0 | Рычаг | |
| 72 | К***1 | Тяга | |
| 73 | К***6 | Ось | |
| 74 | К***0 | Кронштейн | |
| 75 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 76 | К***1 | Рычаг | |
| 77 | К***0 | Кронштейн | |
| 78 | К***4 | Пружина | |
| 79 | К***3 | Кронштейн | |
| 80 | К***1 | Кронштейн | |
| 81 | К***0 | Кронштейн | |
| 82 | К***0 | Кронштейн | |
| 83 | [***] | Болт М12-8gх30.46.20.019 ГОСТ7798-70 | |
| 84 | К***0 | Кронштейн | |
| 85 | К***9 | Втулка |
