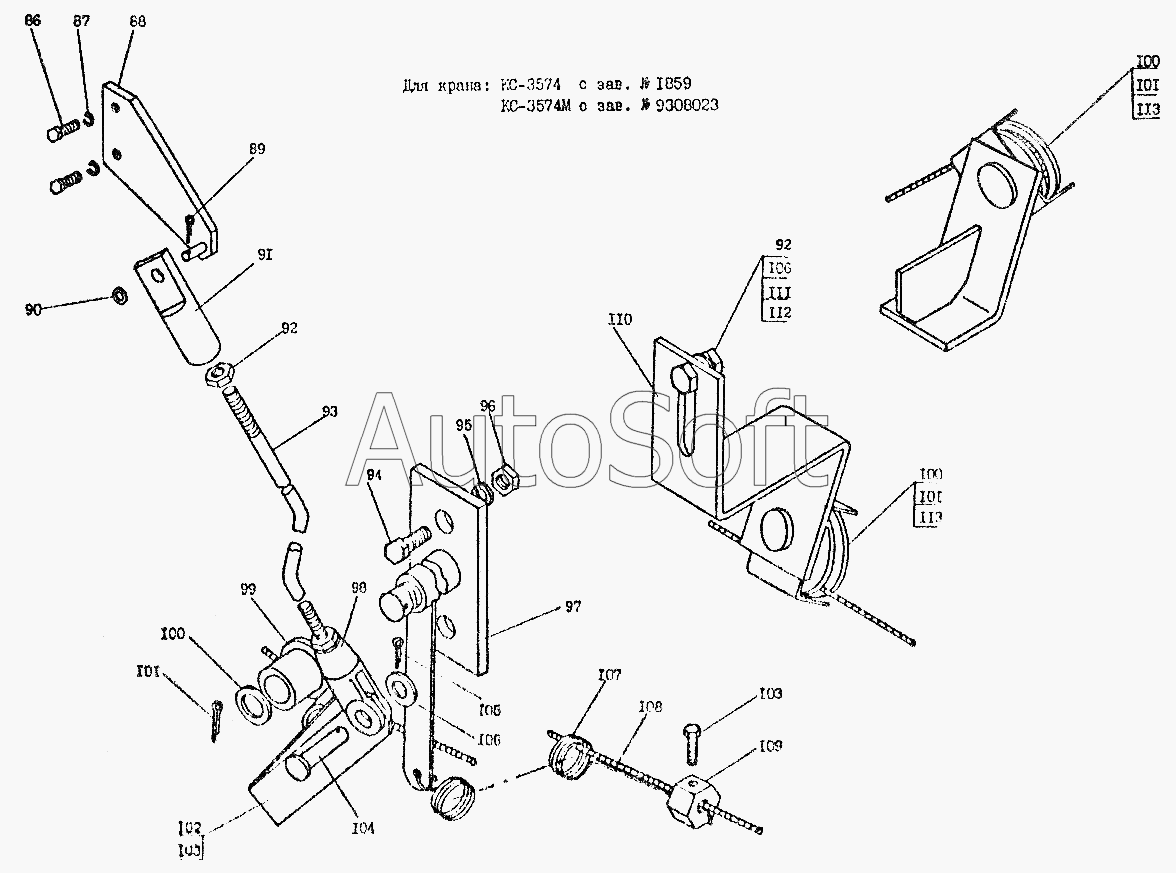

Каталог запасных частей к технике: Автокран КС-3574 (2002). Приводы управления двигателем КС-3574.72.000 КС-3574.72.000-03
86
87
88
89
90
91
92
92
93
94
95
96
97
98
99
100
100
100
101
101
101
102
103
103
104
105
106
106
107
108
109
110
111
112
113
113
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86 | [***] | Болт М8х25 | |
| 87 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 88 | К***0 | Кронштейн | |
| 89 | [***] | Шплинт 2х16.016 ГОСТ397-79 | |
| 90 | [***] | Шайба 8.01.08кп.019 ГОСТ11371-78 | |
| 91 | К***8 | Наконечник | |
| 92 | [***] | Гайка М10-7Н.5.019 ГОСТ5915-70 | |
| 93 | К***6 | Тяга | |
| 94 | [***] | Болт М12-8gх30.46.20.019 ГОСТ7798-70 | |
| 95 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 96 | [***] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 97 | К***0 | Кронштейн | |
| 98 | У***1 | Вилка | |
| 99 | К***8 | Втулка | |
| 100 | [***] | Шайба 20.02ВСт.3пс.019 ГОСТ11371-78 | |
| 101 | [***] | Шплинт 4х38.016 ГОСТ397-79 | |
| 102 | К***0 | Рычаг | |
| 103 | [***] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 104 | [***] | Ось 6-10в12х36.20.ц9хр ГОСТ9650-80 | |
| 105 | [***] | Шплинт 2,5х25.016 ГОСТ397-79 | |
| 106 | [***] | Шайба 10.01.08кп.019 ГОСТ11371-78 | |
| 107 | К***7 | Пружина | |
| 108 | К***5 | Трос | |
| 109 | К***6 | Муфта | |
| 110 | К***0 | Кронштейн | |
| 111 | [***] | Болт М10-8gх30.46.20.019 ГОСТ7798-70 | |
| 112 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 113 | К***7 | Ролик |
