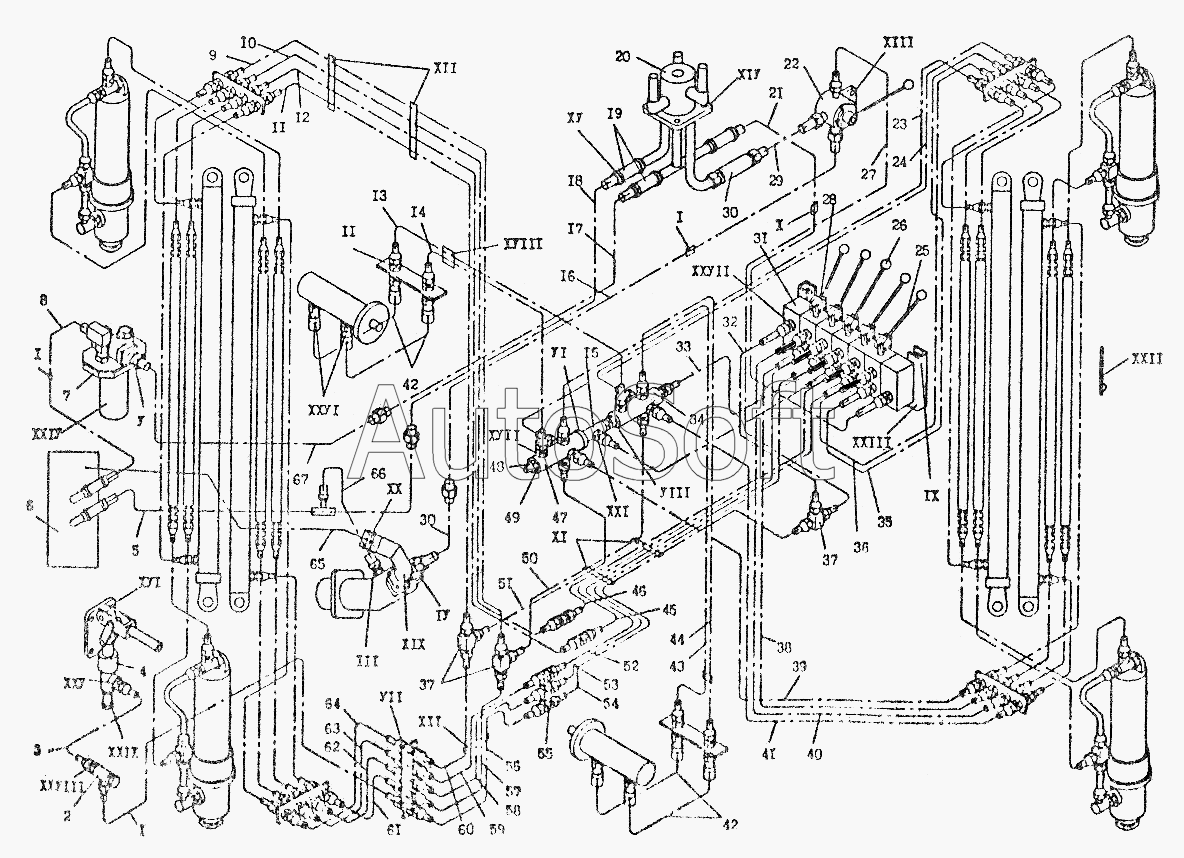

Каталог запасных частей к технике: Автокран КС-3574 (2002). Гидрооборудование неповоротной части КС-3574.83.000-3
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***4 | Труба в сборе | |
| 2 | К***0 | Вентиль | |
| 3 | К***5 | Труба в сборе | |
| 4 | К***0 | Насос ручной | |
| 5 | К***1 | Труба в сборе | |
| 6 | К***0 | Гидробак | |
| 7 | У***0 | Фильтр линейный | |
| 8 | К***1 | Труба в сборе | |
| 9 | К***7 | Труба в сборе | |
| 10 | К***9 | Труба в сборе | |
| 11 | К***6 | Труба в сборе | |
| 12 | К***1 | Труба в сборе | |
| 13 | К***9 | Труба в сборе | |
| 14 | К***2 | Труба в сборе | |
| 15 | К***0 | Гидрозамок односторонний | |
| 16 | К***3 | Труба в сборе | |
| 17 | К***2 | Труба в сборе | |
| 18 | К***1 | Труба в сборе | |
| 19 | [***] | Рукав 32х43-1,6 ГОСТ10362-76 | |
| 19 | К***8 | Рукав | |
| 20 | К***1 | Соединение вращающееся | |
| 21 | К***3 | Труба в сборе | |
| 22 | У***9 | Кран двухходовой | |
| 23 | К***3 | Труба в сборе | |
| 24 | К***2 | Труба в сборе | |
| 25 | К***3 | Рукоятка | |
| 26 | У***5 | Ручка шаровая | |
| 27 | К***3 | Труба в сборе | |
| 28 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 29 | К***1 | Труба в сборе | |
| 30 | Р***У | Рукав | |
| 31 | У***0 | Гидрораспределитель | |
| 32 | К***1 | Труба в сборе | |
| 33 | К***2 | Труба в сборе | |
| 34 | К***3 | Коллектор | |
| 35 | К***6 | Труба в сборе | |
| 36 | К***7 | Труба в сборе | |
| 37 | К***9 | Тройник | |
| 38 | К***1 | Труба в сборе | |
| 39 | К***4 | Труба в сборе | |
| 40 | К***0 | Труба в сборе | |
| 41 | К***1 | Труба в сборе | |
| 42 | Р***У | Рукав высокого давления | |
| 43 | К***3 | Труба в сборе | |
| 44 | К***0 | Труба в сборе | |
| 45 | К***0 | Труба в сборе | |
| 46 | К***6 | Труба в сборе | |
| 47 | К***3 | Коллектор | |
| 48 | [***] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 49 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 50 | К***6 | Труба в сборе | |
| 51 | К***3 | Труба в сборе | |
| 52 | К***7 | Труба в сборе | |
| 53 | К***4 | Труба в сборе | |
| 54 | К***2 | Труба в сборе | |
| 55 | К***3 | Штуцер | |
| 56 | К***3 | Труба в сборе | |
| 57 | К***8 | Труба в сборе | |
| 58 | К***5 | Труба в сборе | |
| 59 | К***8 | Труба в сборе | |
| 60 | К***4 | Труба в сборе | |
| 61 | К***9 | Труба в сборе | |
| 62 | К***6 | Труба в сборе | |
| 63 | К***9 | Труба в сборе | |
| 64 | К***5 | Труба в сборе | |
| 65 | [***] | Рукав 63х77,5-0,3 ГОСТ10362-76(L=1380мм) | |
| 65 | К***1 | Рукав | |
| 66 | [***] | Рукав 12х20-1,6 ГОСТ10362-76 (L=400мм) | |
| 66 | К***7 | Рукав | |
| 67 | К***1 | Труба в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
