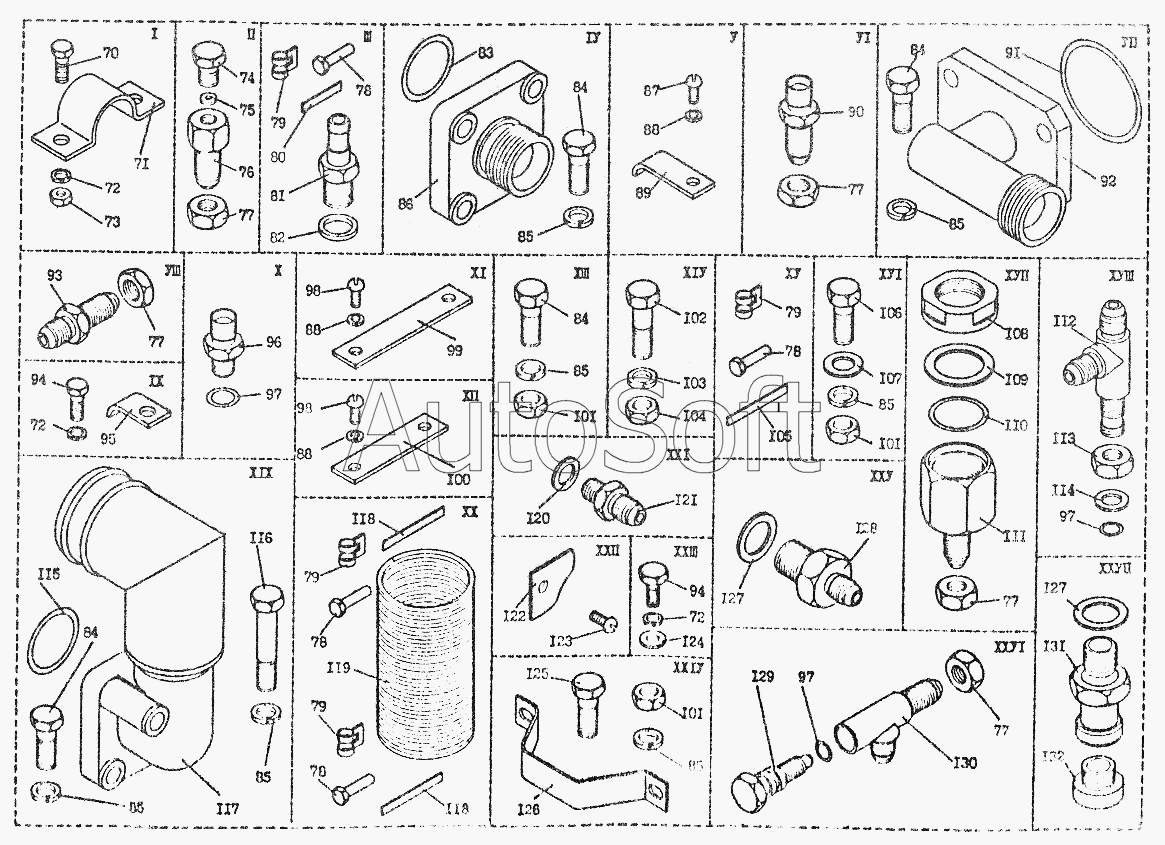

Каталог запасных частей к технике: Автокран КС-3574 (2002). Гидрооборудование неповоротной части КС-3574.83.000-1
70
71
72
72
72
73
74
75
76
77
77
77
77
77
78
78
78
78
79
79
79
79
80
81
82
83
84
84
84
84
85
85
85
85
85
85
85
86
87
88
88
88
89
90
91
92
93
94
94
95
96
97
97
97
98
98
99
100
101
101
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
118
119
120
121
122
123
124
125
127
127
128
128
129
130
131
132
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70 | [***] | Болт М8-8gх20.46.20.019 ГОСТ7798-70 | |
| 71 | У***4 | Скоба | |
| 72 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 73 | [***] | Гайка М8-6Н.5.019 ГОСТ5915-70 | |
| 74 | К***2 | Пробка | |
| 75 | К***1 | Шайба | |
| 76 | К***4 | Штуцер | |
| 77 | К***8 | Гайка | |
| 78 | К***1 | Ось | |
| 79 | К***2 | Пряжка | |
| 80 | К***2 | Лента | |
| 81 | К***5 | Штуцер | |
| 82 | К***3 | Шайба | |
| 83 | [***] | Кольцо 047-055-46-2-2 ГОСТ9833-73 | |
| 84 | [***] | Болт М12-8gх35.46.20.019 ГОСТ7798-70 | |
| 85 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 86 | К***2 | Фланец | |
| 87 | [***] | Винт В.М6-8gх10.46.019 ГОСТ17473-80 | |
| 88 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 89 | К***7 | Скоба | |
| 90 | К***6 | Штуцер | |
| 91 | [***] | Кольцо 063-068-30-2-2 ГОСТ9833-73 | |
| 92 | К***0 | Фланец | |
| 93 | К***4 | Штуцер | |
| 94 | [***] | Болт М8-8gх16.46.20.019 ГОСТ7798-70 | |
| 95 | К***6 | Скоба | |
| 96 | К***1 | Штуцер | |
| 97 | [***] | Кольцо 011-015-25-2-2 ГОСТ9833-73 | |
| 98 | [***] | Винт В.М6-8gх16.46.019 ГОСТ17473-80 | |
| 99 | К***6 | Планка | |
| 100 | К***1 | Планка | |
| 101 | [***] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 102 | [***] | Болт М20-8gх80.46.20.019 ГОСТ7798-70 | |
| 103 | [***] | Шайба 20.65Г.019 ГОСТ6402-70 | |
| 104 | [***] | Гайка М20-6Н.5.019 ГОСТ5915-70 | |
| 105 | К***1 | Лента | |
| 106 | [***] | Болт М12-8gх40.46.20.019 ГОСТ7798-70 | |
| 107 | [***] | Шайба 12.01.019 ГОСТ11371-78 | |
| 108 | К***1 | Гайка | |
| 109 | К***2 | Шайба | |
| 110 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 111 | К***1 | Штуцер | |
| 112 | К***9 | Тройник | |
| 113 | К***8 | Гайка | |
| 114 | К***9 | Шайба | |
| 115 | [***] | Кольцо 036-044-46-2-2 ГОСТ9833-73 | |
| 116 | К***1 | Болт | |
| 117 | К***0 | Угольник | |
| 118 | К***2 | Лента | |
| 119 | К***3 | Спираль | |
| 120 | К***4 | Шайба | |
| 121 | К***2 | Штуцер | |
| 122 | К***5 | Табличка | |
| 123 | [***] | Винт В.М5-8gх8.46.019 ГОСТ17473-80 | |
| 124 | К***1 | Шайба | |
| 125 | [***] | Болт М12-8gх55.46.20.019 ГОСТ7798-70 | |
| 127 | К***8 | Шайба | |
| 128 | К***7 | Штуцер | |
| 129 | К***5 | Игла | |
| 130 | К***1 | Корпус | |
| 131 | К***4 | Штуцер | |
| 132 | К***6 | Заглушка |
