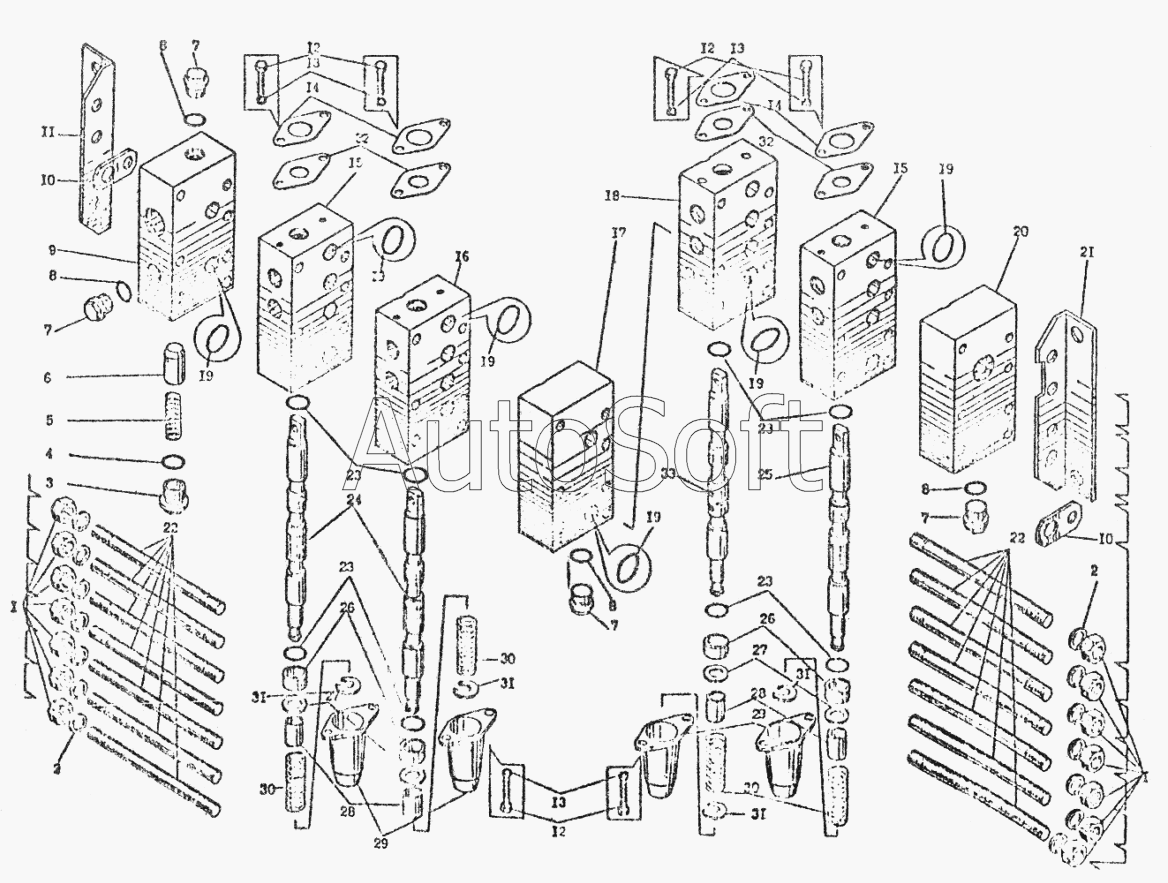

Каталог запасных частей к технике: Автокран КС-3574 (2002). Гидрораспределитель У.063.00.000-3
1
1
2
2
3
4
5
6
7
7
7
7
8
8
8
8
9
10
10
11
12
12
12
13
13
13
14
14
15
15
16
17
18
19
19
19
19
19
19
20
20
21
22
22
23
23
23
23
24
25
26
26
27
27
28
28
29
29
30
30
30
31
31
31
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М12-7Н.5.019 ГОСТ5915-70 | |
| 2 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 3 | У***1 | Пробка | |
| 4 | [***] | Кольцо 023-028-30-2-2 ГОСТ9833-73 | |
| 5 | У***4 | Пружина | |
| 6 | У***3 | Клапан | |
| 7 | У***1 | Пробка | |
| 8 | [***] | Кольцо 021-025-25-2-2 ГОСТ9833-73 | |
| 9 | У***1 | Корпус напорной секции | |
| 10 | У***1 | Ушко | |
| 11 | У***1 | Кронштейн левый | |
| 12 | [***] | Болт М8-8gх16.46.20.019 ГОСТ7798-70 | |
| 13 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 14 | У***5 | Крышка | |
| 15 | У***1 | Корпус рабочей секции | |
| 16 | У***1 | Корпус рабочей секции | |
| 17 | У***2 | Корпус промежуточной секции | |
| 18 | У***1 | Корпус рабочей секции | |
| 19 | [***] | Кольцо 030-035-30-2-2 ГОСТ9833-73 | |
| 20 | У***1 | Крышка сливная | |
| 20 | У***4 | Крышка | |
| 21 | У***1 | Кронштейн правый | |
| 22 | У***1 | Шпилька | |
| 23 | [***] | Кольцо 025-030-30-2-2 ГОСТ9833-73 | |
| 24 | У***5 | Золотник | |
| 25 | У***4 | Золотник | |
| 26 | У***9 | Втулка | |
| 27 | У***1 | Шайба | |
| 28 | У***1 | Втулка | |
| 29 | У***4 | Крышка | |
| 30 | У***3 | Пружина | |
| 31 | У***6 | Шайба | |
| 32 | У***5 | Грязесъемник | |
| 33 | У***3 | Золотник |
