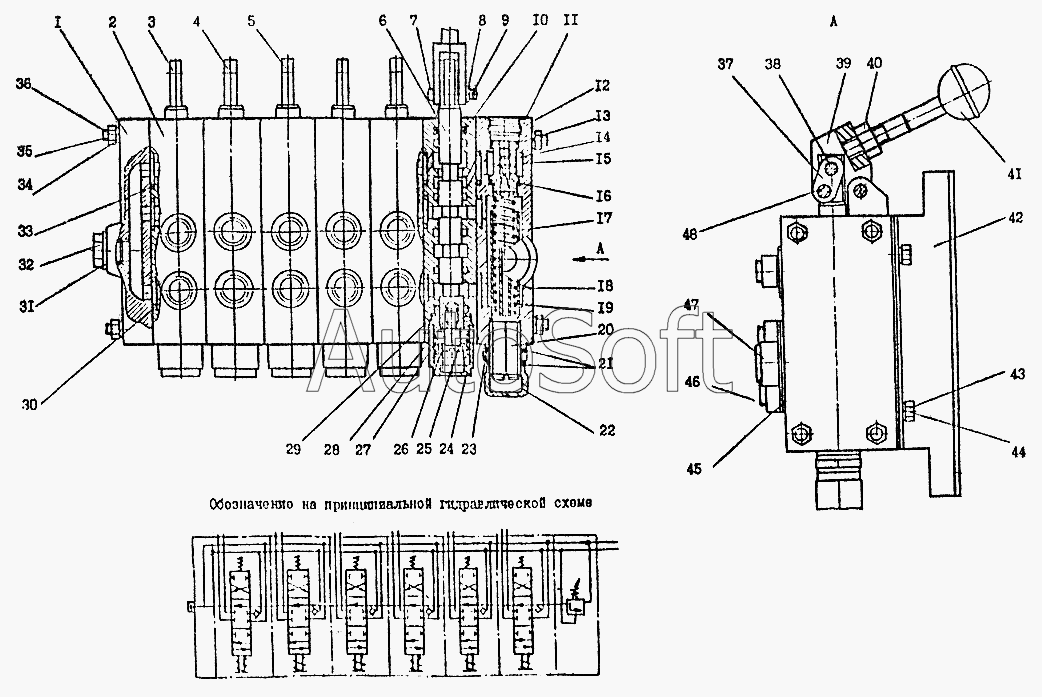

Каталог запасных частей к технике: Автокран КС-3574 (2002). Гидрораспределитель КС-3574.83.600-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Секция сливная | |
| 2 | 1***0 | Секция рабочая | |
| 3 | К***2 | Рукоятка | |
| 4 | К***1 | Рукоятка | |
| 5 | К***1 | Рукоятка | |
| 6 | 1***2 | Плунжер | |
| 7 | К***3 | Ось | |
| 8 | [***] | Шайба 8.01.ВСт3пс.019 ГОСТ11371-78 | |
| 9 | [***] | Шплинт 1,6х20.016 ГОСТ397-79 | |
| 10 | К***1 | Манжета | |
| 11 | 1***0 | Секция напорная | |
| 12 | 1***2 | Пробка | |
| 13 | 1***0 | Кольцо уплотнительное | |
| 14 | 1***9 | Корпус клапана | |
| 15 | 1***2 | Клапан | |
| 16 | [***] | Прокладка | |
| 17 | 1***8 | Втулка | |
| 18 | 1***4 | Втулка | |
| 19 | 1***3 | Пружина | |
| 20 | 1***5 | Винт регулировочный | |
| 21 | [***] | Прокладка | |
| 22 | 1***7 | Гайка специальная | |
| 23 | 1***6 | Гайка специальная | |
| 24 | 1***5 | Чалка упорная | |
| 25 | 1***5 | Винт | |
| 26 | 1***6 | Втулка | |
| 27 | 1***2 | Пружина | |
| 28 | 1***5 | Чалка упорная | |
| 29 | 1***4 | Шайба | |
| 30 | [***] | Кольцо 017-022-030-2-2 ГОСТ9833-73 | |
| 31 | К***3 | Шайба | |
| 32 | К***2 | Пробка | |
| 33 | [***] | Кольцо 023-028-030-2-2 ГОСТ9833-73 | |
| 34 | [***] | Шайба 2-8Н БДС-833-82 | |
| 35 | К***2 | Шпилька | |
| 36 | [***] | Гайка М8БДС-744-72/6 | |
| 37 | К***6 | Тяга | |
| 38 | К***8 | Ось | |
| 39 | К***9 | Вилка | |
| 40 | [***] | Гайка М12-6Н.5.019 ГОСТ5915-70 | |
| 41 | У***1 | Ручка шаровая | |
| 42 | К***4 | Кронштейн | |
| 43 | [***] | Болт М8-8gх16.46.20.019 ГОСТ7798-70 | |
| 44 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 45 | К***3 | Шайба | |
| 46 | К***6 | Штуцер | |
| 47 | К***1 | Штуцер | |
| 48 | К***3 | Ось |
