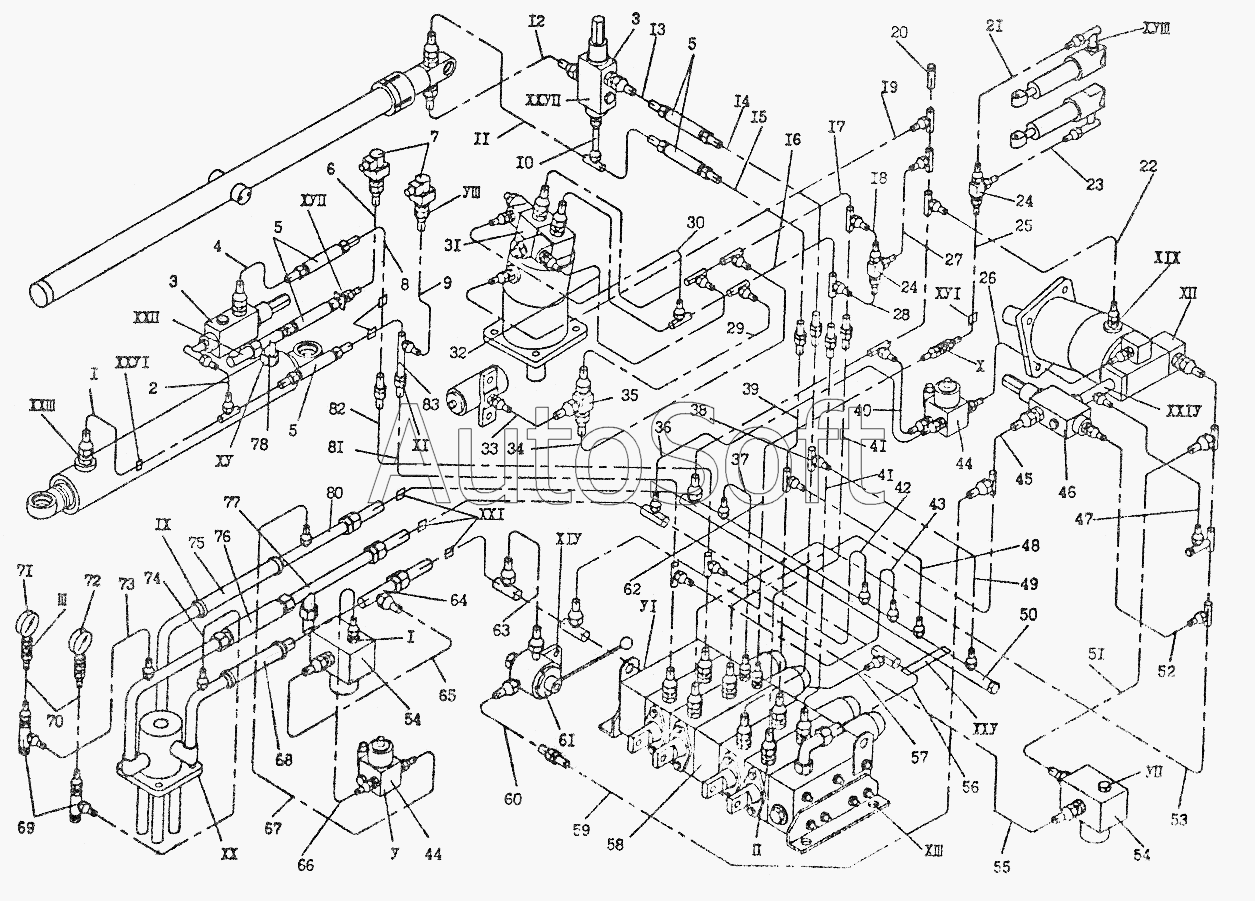

Каталог запасных частей к технике: Автокран КС-3574 (2002). Гидрооборудование поворотной части КС-3577-3.84.000-02
52
62
61
60
59
58
57
56
55
54
54
53
63
51
50
49
48
47
46
45
44
44
43
73
83
82
81
80
77
76
76
75
74
42
72
71
70
69
68
67
66
65
64
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
6
5
5
5
4
3
3
2
32
41
41
40
39
38
37
36
35
34
33
1
31
30
29
28
27
26
25
24
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Труба в сборе | |
| 2 | К***4 | Труба в сборе | |
| 3 | К***1 | Клапан обратный управляемый | |
| 4 | К***0 | Труба в сборе | |
| 5 | Р***У | Рукав высокого давления | |
| 6 | К***5 | Труба в сборе | |
| 7 | [***] | Датчик давления малогабаритный МД-250-Т | |
| 8 | К***1 | Труба в сборе | |
| 9 | К***0 | Труба в сборе | |
| 10 | К***8 | Труба в сборе | |
| 11 | К***0 | Труба в сборе | |
| 12 | К***0 | Труба в сборе | |
| 13 | К***0 | Труба в сборе | |
| 14 | К***0 | Труба в сборе | |
| 15 | К***1 | Труба в сборе | |
| 16 | К***0 | Труба в сборе | |
| 17 | К***0 | Труба в сборе | |
| 18 | К***2 | Труба в сборе | |
| 19 | К***7 | Труба в сборе | |
| 20 | К***0 | Труба в сборе | |
| 21 | К***0 | Труба в сборе | |
| 22 | К***3 | Труба в сборе | |
| 23 | К***3 | Труба в сборе | |
| 24 | К***9 | Тройник | |
| 25 | К***6 | Труба в сборе | |
| 26 | К***0 | Труба в сборе | |
| 27 | К***5 | Труба в сборе | |
| 28 | К***3 | Труба в сборе | |
| 29 | К***1 | Труба в сборе | |
| 30 | К***3 | Труба в сборе | |
| 31 | К***0 | Клапан предохранительный | |
| 32 | К***4 | Труба в сборе | |
| 33 | К***0 | Труба в сборе | |
| 34 | К***7 | Труба в сборе | |
| 35 | К***1 | Клапан "ИЛИ" | |
| 36 | К***9 | Труба в сборе | |
| 37 | К***9 | Труба в сборе | |
| 38 | К***0 | Труба в сборе | |
| 39 | К***1 | Труба в сборе | |
| 40 | К***8 | Труба в сборе | |
| 41 | К***2 | Труба в сборе | |
| 42 | К***2 | Труба в сборе | |
| 43 | К***4 | Труба в сборе | |
| 44 | У***1 | Комплект ЗИП с гидрораспределителем | |
| 45 | К***0 | Труба в сборе | |
| 46 | К***0 | Клапан обратный управляемый | |
| 47 | К***8 | Труба в сборе | |
| 48 | К***7 | Труба в сборе | |
| 49 | К***5 | Труба в сборе | |
| 50 | К***0 | Труба в сборе | |
| 51 | К***1 | Труба в сборе | |
| 52 | К***2 | Труба в сборе | |
| 53 | К***0 | Труба в сборе | |
| 54 | [***] | Гидроклапан регулятор 94030 | |
| 55 | К***0 | Труба в сборе | |
| 56 | К***0 | Труба в сборе | |
| 57 | К***2 | Труба в сборе | |
| 58 | У***3 | Гидрораспределитель секционный | |
| 59 | К***1 | Труба в сборе | |
| 60 | К***0 | Труба в сборе | |
| 61 | К***0 | Кран-дроссель | |
| 62 | К***0 | Труба в сборе | |
| 63 | К***2 | Труба в сборе | |
| 64 | К***0 | Труба в сборе | |
| 65 | К***2 | Труба в сборе | |
| 66 | К***1 | Труба в сборе | |
| 67 | К***0 | Труба в сборе | |
| 68 | К***5 | Рукав | |
| 69 | К***0 | Вентиль | |
| 70 | К***1 | Труба в сборе | |
| 71 | [***] | Манометр МТП-1М-25МПа (250кгс/см2) | |
| 72 | [***] | Манометр МТП-1М-1,6МПа (16кгс/см2) | |
| 73 | К***9 | Труба в сборе | |
| 74 | К***0 | Труба в сборе | |
| 75 | К***6 | Рукав | |
| 76 | К***0 | Клапан аварийный | |
| 76 | Р***У | Рукав | |
| 77 | К***0 | Труба в сборе | |
| 80 | К***0 | Труба в сборе | |
| 81 | К***2 | Труба в сборе | |
| 82 | К***3 | Труба в сборе | |
| 83 | К***1 | Труба в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
