Каталог запасных частей к технике: Автокран КС-3574 (2002). Щиток приборов КС-3574К.81.100
10
11
11
11
12
12
12
12
13
13
13
13
13
14
14
15
15
15
16
17
17
18
18
18
19
19
20
21
22
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36

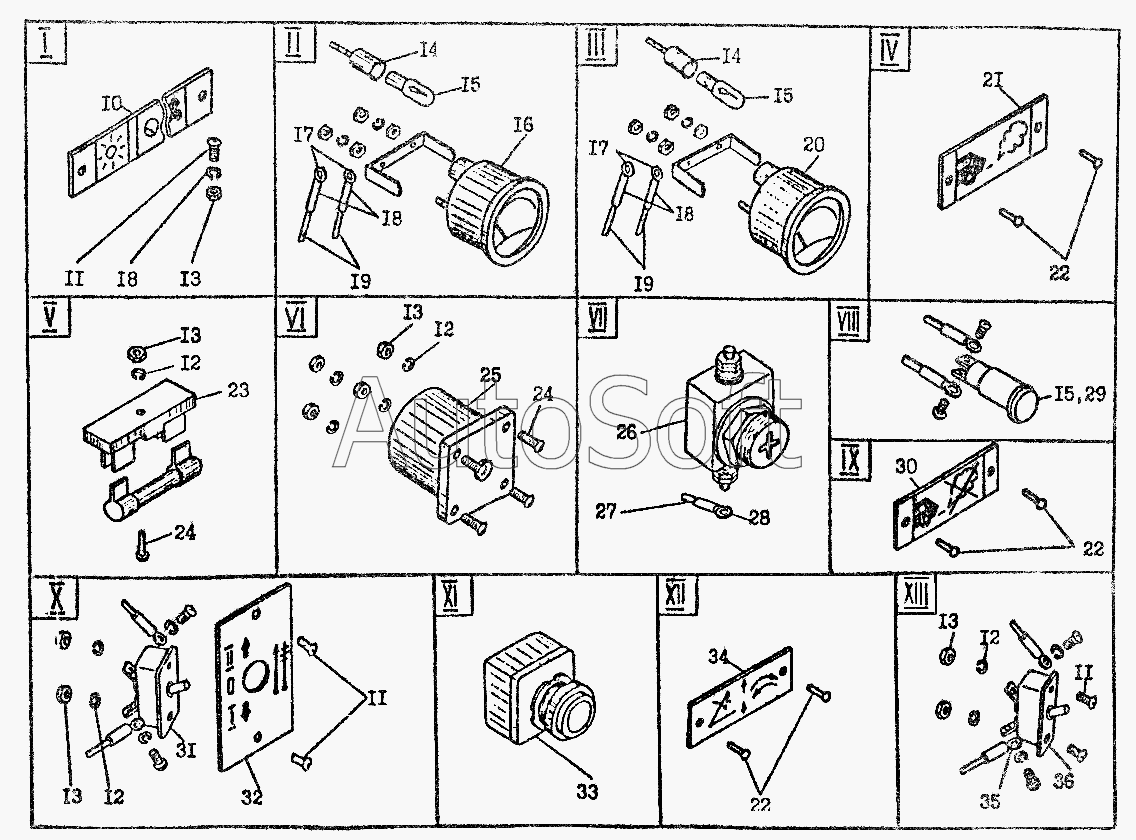

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | К***5 | Табличка | |
| 11 | [***] | Винт ВМ4-8gх8.46.019 ГОСТ17473-80 | |
| 12 | [***] | Шайба 4.65Г.016 ГОСТ6402-70 | |
| 13 | [***] | Гайка М4-7Н.04.20.019 ГОСТ5916-70 | |
| 14 | П***Т | Патроны ламп освещения приборов | |
| 15 | [***] | Лампа накаливания А24-1(А24-2) ГОСТ2023.1-88 | |
| 16 | У***А | Указатель давления масла | |
| 17 | [***] | Наконечник 5ВГ-1-1,5 | |
| 18 | [***] | Трубка 3,31ТВ-40-4 (белая) (L=1,6м) ГОСТ19034-82 | |
| 19 | [***] | Провод ПГВА-1,5 (L=20м) | |
| 20 | У***А | Указатель температуры | |
| 21 | К***4 | Табличка | |
| 22 | [***] | Заклепка 3х12,37 ГОСТ10299-80 | |
| 23 | Б***0 | Блок защиты | |
| 24 | [***] | Винт ВМ4-85х16.46.019 ГОСТ17473-80 | |
| 25 | Р***4 | Реле | |
| 26 | [***] | Контрольная спираль 0В65-2000 | |
| 27 | [***] | Провод ПГВА-2,5 (L=6м) | |
| 28 | [***] | Наконечник 6ВП-1,5 | |
| 29 | П***Л | Контрольная лампа | |
| 30 | К***3 | Табличка | |
| 31 | 2***5 | Переключатель | |
| 32 | К***1 | Табличка | |
| 33 | [***] | Выключатель кнопочный КЕ-011УЗ исп.2 | |
| 34 | К***8 | Табличка | |
| 35 | [***] | Наконечник 4ВГ1-1,5 | |
| 36 | [***] | Выключатель В45М (4В-45М) |
