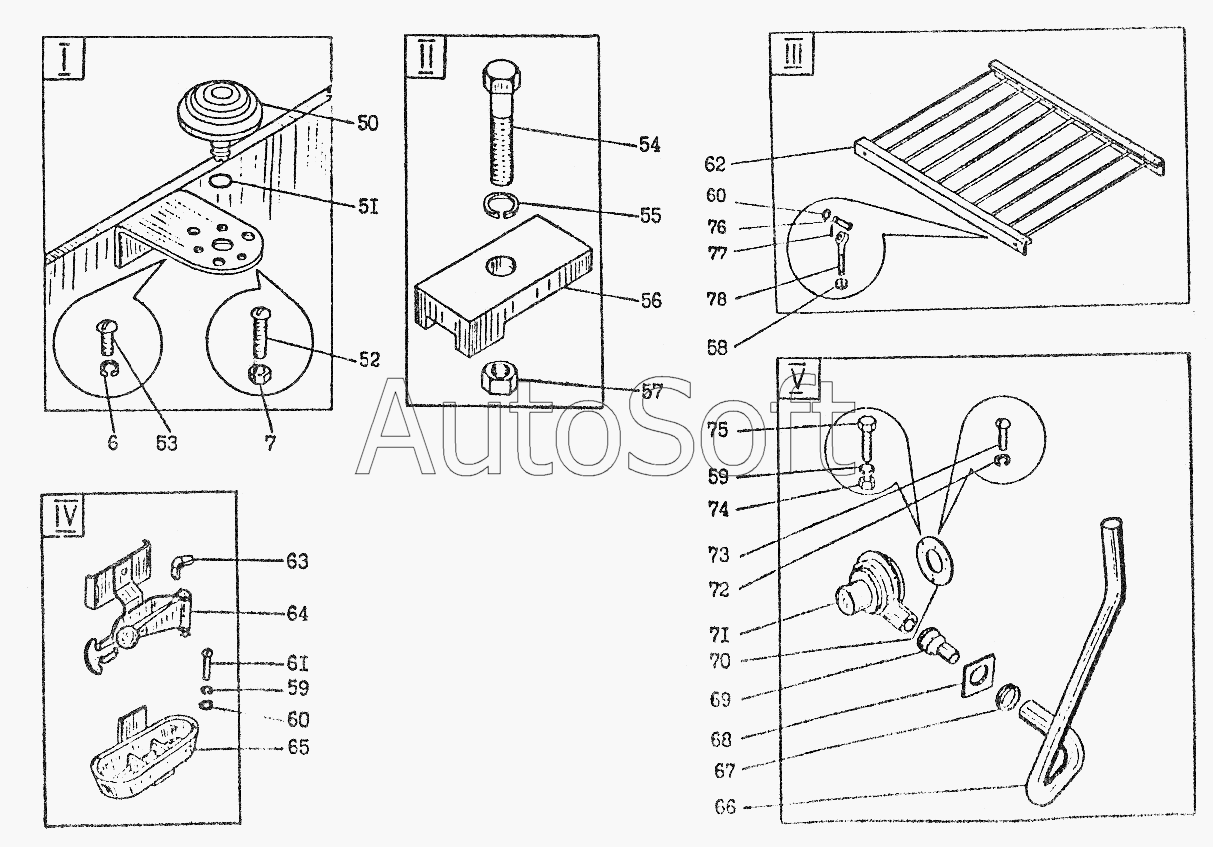

Каталог запасных частей к технике: Автокран КС-3574 (2002). Установка кабины КС-3574.52.000
6
7
50
50
51
52
53
54
55
56
57
58
59
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6 | [***] | Шайба 5.65Г.019 ГОСТ6402-70 | |
| 7 | [***] | Гайка 1.5-63.04.15.019 ГОСТ5916-70 | |
| 50 | К***0 | Креномер | |
| 50 | У***1 | Креномер | |
| 51 | К***7 | Кольцо | |
| 52 | [***] | Винт ВМ15х20.46.016 ГОСТ17472-80 | |
| 53 | [***] | Винт ВМ15х12.46.016 ГОСТ17473-80 | |
| 54 | [***] | Болт М12-8gх45.46.20.019 ГОСТ7798-70 | |
| 55 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 56 | К***7 | Прижим | |
| 57 | [***] | Гайка М12-6Н.5.019 Г0СТ5915-70 | |
| 58 | У***0 | Гайка | |
| 59 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 60 | [***] | Шайба 6.01.08кп.019 ГОСТ11371-78 | |
| 61 | [***] | Винт ВМ6.46.019 ГОСТ17473-80 | |
| 62 | К***1 | Ограждение | |
| 63 | [***] | Гайка М8-6Н.5.019 ГОСТ3032-76 | |
| 64 | К***0 | Держатель | |
| 65 | К***9 | Опора | |
| 66 | К***1 | Рукав 25x35-16 (L=0,8м) | |
| 67 | У***4 | Втулка | |
| 68 | К***2 | Уплотнение | |
| 69 | К***9 | Патрубок | |
| 70 | К***8 | Фланец | |
| 71 | 5***0 | Вентилятор | |
| 72 | [***] | Шайба 4.65Г.019 ГОСТ6402-70 | |
| 73 | [***] | Винт ВМ4х10.46.019 ГОСТ17473-80 | |
| 74 | [***] | Гайка М6.6Н.04.15.019 ГОСТ5915-70 | |
| 75 | [***] | Болт М6-8gх16.46.20.019 ГОСТ7798-70 | |
| 76 | [***] | Ось 6-6b12х20.20.Ц9хр ГОСТ9650-80 | |
| 77 | [***] | Шплинт 1,6х10.016 ГОСТ397-79 | |
| 78 | У***5 | Болт откидной |
