Каталог запасных частей к технике: Автокран КС-3574 (2002). Облицовка КС-3574.38.000
28
19
20
20
21
22
23
23
23
23
24
24
25
26
26
27
19
29
29
30
30
31
31
32
32
33
34
35
36
11
11
2
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
8
9
9
10
10
1
1
12
13
13
14
14
15
16
16
16
16
16
17
18
18

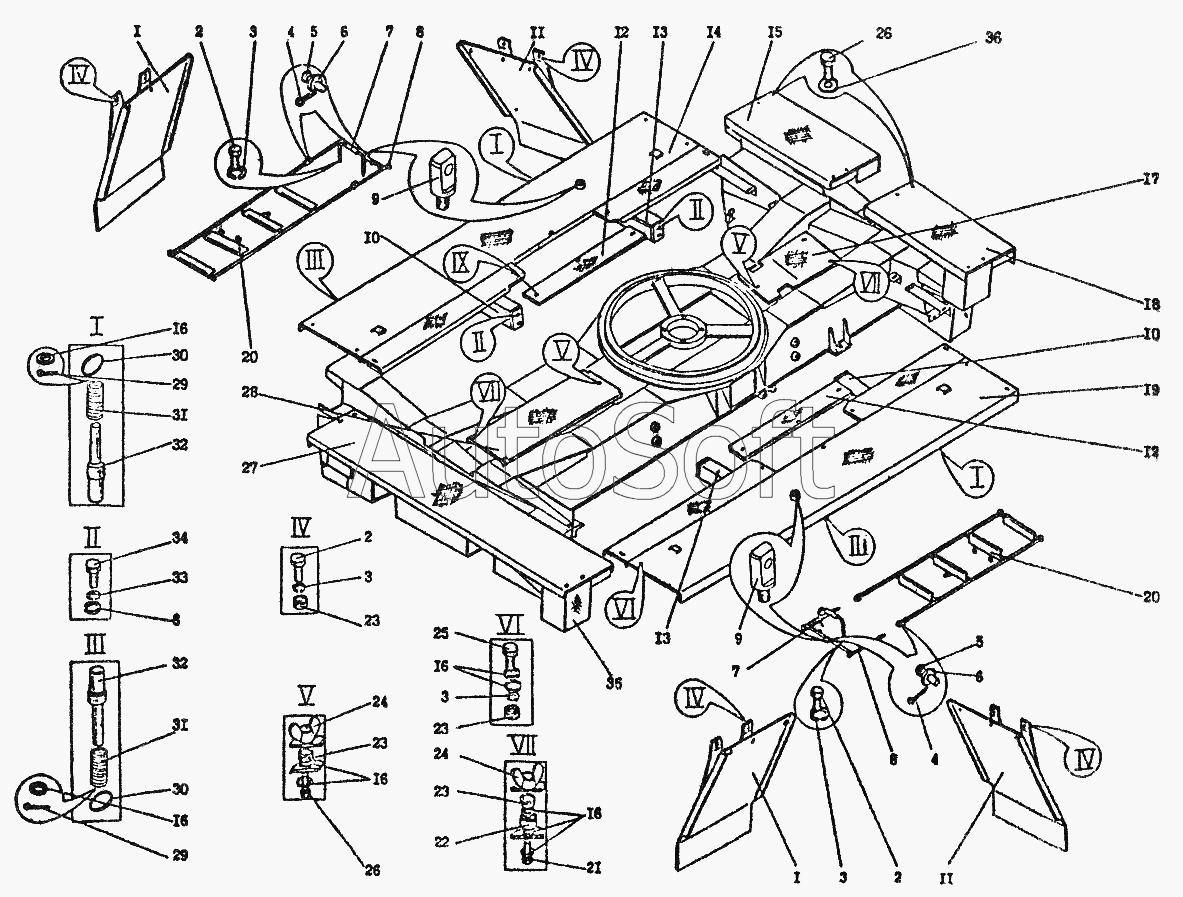

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Брызговик | |
| 2 | [***] | Болт М10-8gх20.46.019 ГОСТ7798-70 | |
| 3 | [***] | Шайба 10.65Г.019 ГОСТ6402-70 | |
| 4 | [***] | Шплинт 4х32.016 ГОСТ397-79 | |
| 5 | [***] | Ось 6-16 b12х40.20.Ц9хр ГОСТ9650-80 | |
| 6 | [***] | Шайба 16.02.ВСт3пс.019 ГОСТ11371-78 | |
| 7 | У***0 | Поручень | |
| 8 | К***0 | Скоба | |
| 9 | К***1 | Шарнир | |
| 10 | К***0 | Кронштейн | |
| 11 | К***1 | Брызговик | |
| 12 | К***3 | Настил | |
| 13 | К***0 | Кронштейн | |
| 14 | К***0 | Настил правый | |
| 14 | К***1 | Настил правый | |
| 15 | К***2 | Настил | |
| 16 | [***] | Шайба 10.01.08кп.026 ГОСТ11371-78 | |
| 17 | К***2 | Настил | |
| 18 | К***2 | Настил | |
| 19 | К***0 | Настил левый | |
| 19 | К***1 | Настил левый | |
| 20 | К***0 | Лестница | |
| 21 | [***] | Болт М10-8gх45.46.20.019 ГОСТ7798-70 | |
| 22 | К***4 | Втулка | |
| 23 | [***] | Гайка М10-6Н.5.019 ГОСТ5915-70 | |
| 24 | [***] | Гайка М10.7Н.5 ГОСТ3032-76 | |
| 25 | [***] | Болт М10-8gх25.46.20.019 ГОСТ7798-70 | |
| 26 | [***] | Болт М10-8gх35.46.20.019 ГОСТ7798-70 | |
| 27 | К***0 | Настил | |
| 28 | К***0 | Кожух | |
| 29 | [***] | Шплинт 3,2х25.016 ГОСТ397-79 | |
| 30 | К***4 | Кольцо | |
| 31 | К***3 | Пружина | |
| 32 | К***1 | Стержень | |
| 33 | [***] | Шайба 16.65Г.019 ГОСТ6402-70 | |
| 34 | [***] | Болт М16-8gх30.46.20.019 ГОСТ7798-70 | |
| 35 | К***0 | Кожух | |
| 36 | К***6 | Шайба |
