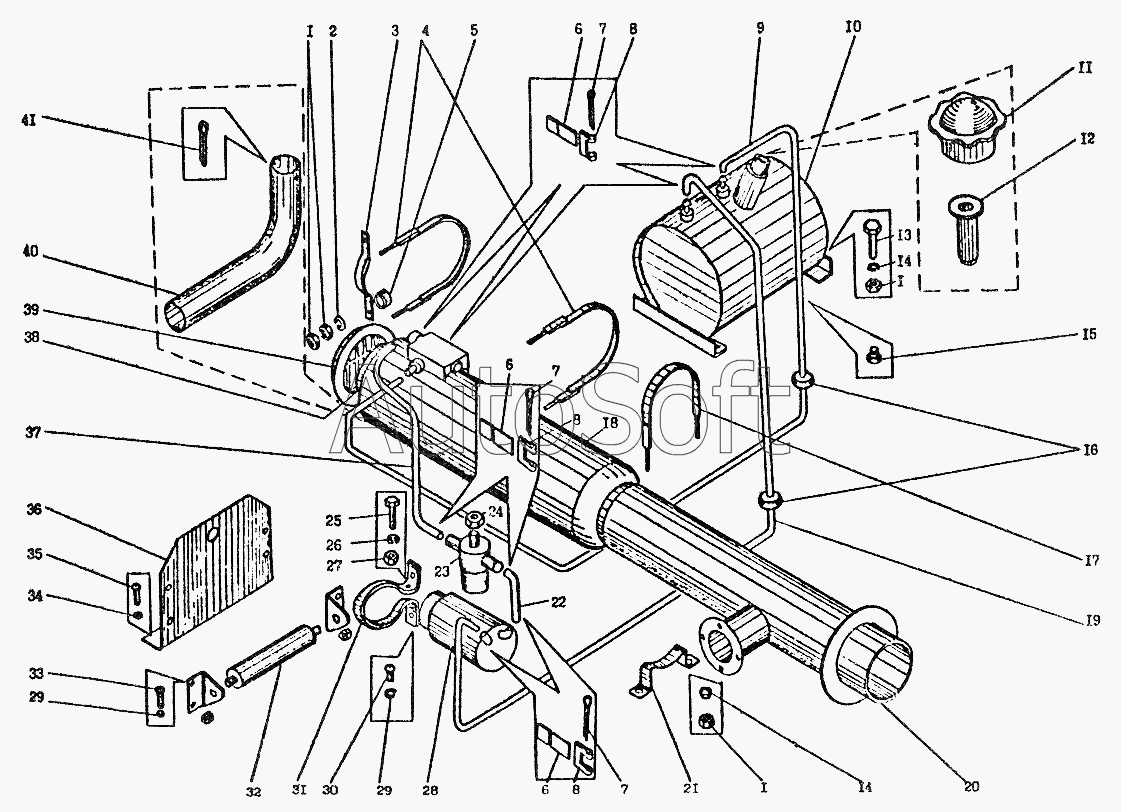

Каталог запасных частей к технике: Автокран КС-3574 (2002). Установка отопителя КС-3577.55.000-01
32
22
23
24
25
26
27
28
29
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
3
4
5
6
6
6
7
7
7
8
8
8
9
10
1
1
1
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Гайка М8.5.019 ГОСТ5915-70 | |
| 2 | [***] | Шайба 8.02.019 ГОСТ11371-78 | |
| 3 | К***7 | Скоба | |
| 4 | К***0 | Хомут | |
| 5 | К***8 | Втулка | |
| 6 | К***5 | Лента 5-1x160-3 | |
| 7 | [***] | Шплинт 4х18.016 ГОСТ397-79 | |
| 8 | К***6 | Пряжка | |
| 9 | К***4 | Рукав 6x14-10 | |
| 10 | К***0 | Бензобак | |
| 11 | К***0 | Крышка горловины в сборе | |
| 12 | К***0 | Фильтр в сборе | |
| 13 | [***] | Болт М8х20.46.019 ГОСТ7798-70 | |
| 14 | [***] | Шайба 8.65Г.019 ГОСТ6402-70 | |
| 15 | [***] | Пробка 2-2МК.12.20ц9хр ГОСТ12717-78 | |
| 16 | [***] | Втулка изолирующая 16х10 | |
| 17 | К***0 | Хомут | |
| 18 | 0***В | Отопительная установка в сборе | |
| 19 | К***1 | Рукав 6x14-10 | |
| 20 | К***1 | Воздуховод | |
| 21 | К***2 | Скоба | |
| 22 | К***2 | Рукав 6x14-10 | |
| 23 | 9***0 | Бензоотстойник | |
| 24 | [***] | Гайка М8х1,5.019 ГОСТ5915-70 | |
| 25 | 2***9 | Болт М6х18 | |
| 26 | [***] | Шайба 6.65Г.019 ГОСТ6402-70 | |
| 27 | [***] | Гайка М6.5.019 ГОСТ5916-70 | |
| 28 | 0***Б | Бензонасос электромагнитный | |
| 29 | [***] | Шайба 4.65Г.016 ГОСТ6402-70 | |
| 30 | [***] | Винт М14х16.46.016 ГОСТ17473-80 | |
| 31 | 0***0 | Кронштейн бензонасоса | |
| 32 | 0***0 | Электросопротивление 0,65 Ом | |
| 33 | 8***9 | Винт М4х5 | |
| 34 | [***] | Шайба 6.65Г.013 ГОСТ6402-70 | |
| 35 | [***] | Винт М6х12.46.019 ГОСТ17473-80 | |
| 36 | К***1 | Кронштейн | |
| 37 | К***3 | Рукав 6x14-10 | |
| 38 | К***1 | Труба | |
| 39 | К***6 | Крышка | |
| 40 | К***9 | Труба | |
| 41 | [***] | Шплинт 5х60.016 ГОСТ397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
